D-ATV 関連  de JA3CVF  森本 清 Apr/24/2010

先週のミーティングでの実験でJA0DAE小林さんがケーブルを取り付けたり外したりしないで実験出来る方が良いとの話で私も以前から同じ思いでした。

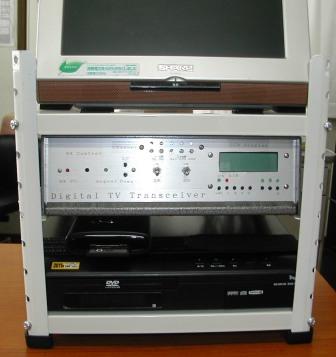

今回、トランシーバー、DVDレコーダー、カードプレーヤー、モニターテレビ、DVD用DC−ACコンバーターを纏める工夫をしました。
最初はツールボックス、コンテナ等で探しましたが、正方形の物が無く、木枠で作ろうかと思っていましたが、ホームセンターで在庫処分と展示して有った小型のラックを見つけました。
これは幅30cm、高さ30cm、奥行15cm二段の物です。
これを2台使って、天板を繋げると、丁度30cmの立方形になる。在庫は一台で展示品を半額にして貰って2台ゲット。
DVDレコーダーの幅が30cmでびったり。
奥行きもケーブルの収納で少しはみ出るが何とか使えそう。
支柱が4本余るので2本をトランシーバーの固定用に利用しました。

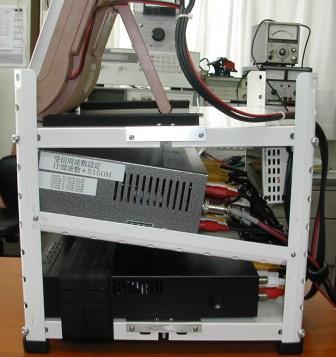

DVDの操作ボタンが上面に有り、上面が使いやすく、トランシーバーの設定もしやすい様にトランシーバーの取り付けを少し、傾けて取り付けました。トレーの開閉部分も1mm位の隙間でOK、前面の入力端子は使えませんが背面の物を使えばOK。

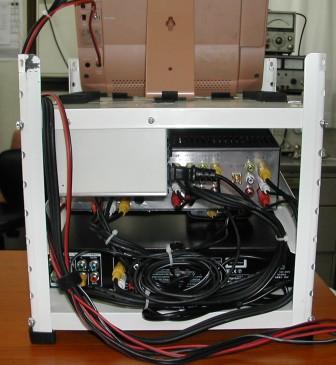

DC−ACコンバーターも背面に固定、これで現場ではDC電源のみ配線するだけで済みそうです。
ビデオカメラのみ必要に応じて配線する事に成ります。
DVDの固定で背後はL型金具で固定出来たが、前面は固定出来ず考えていましたが、一年前に宮崎のミーティングで固定用のバンドを貰ったのを思い出しました。
幅が広く今回の固定にぴったり。

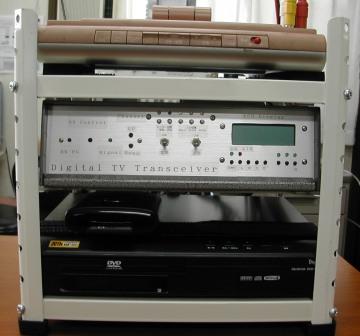

二本出て来たので収納したモニターの固定にもぴったりでした。
貰いものが上手く利用出来ると良い気分です。
写真4枚添付

堺市 JA3CVF 森本 清
