ローカル局のトランスバーターに切替器を取り付けました。
最初のトランスバーターは２４Ｇから上げていて、その後増田さんが発表した逓倍式で作った１号機でした。
温度により不安定に成る持病が有ったのでこの際整備する事にしました。
２３．５Ｇ帯のアンプが時々発振する。
２４Ｇの２石ＡＭＰで１１．７Ｇから２逓倍、後３石ＡＭＰ二枚と余りスマートな構成とは言えないものでした。
原因
１ １／４分周した信号とＬＯをＭＩＸしてＢＰＦに入れていますが、このコネクターの締め付け具合で出力が５ｄｂ程変動する。少し緩めて取り付けていた。
ＢＰＦとのマッチィングが悪そうなので１０Ｇ帯アイソレーターを介して取り付け、これで締め付け具合でのレベル変動は無くなった。
アイソレーターの威力実感。
２ １１．７Ｇからの２逓倍出力が弱そう。出力がケーブル直結だったので躊躇していたが、ケーブルを外して測定。

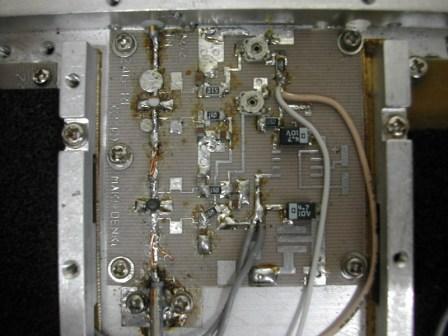

回路構成に余裕が有ったので、２逓倍に使っていた基板を１１．７ＧのＡＭＰに改造する。
スリッドにホルマル線をはんだ付けしてスリッド部分を調整したが、１０ｄｂ位しか増幅しない。
１１Ｇ帯２石だと２０ｄｂ近くは上がらないといけない。
元々２４Ｇ基板に１１Ｇ帯の信号を入れるのに入力のスリッドをパスする目的で０．５Ｐのコンデンサーを入れていた。
前段の出力側にもコンデンサーが付いているのでこの０．５Ｐを取ってスリッドをショートした所１０ｄｂアップして、出力が５０ｍＷ位になった。
次の基板の入力もスリッドを長くして２逓倍回路にした所、発振もなくなり安定して動作するようになった。
この改造が功を奏したのか、０．５Ｐのショートが良かったのか元に戻して実験していないので不明。
３ また、４７Ｇ出力を多く出すため限界まで２３．５Ｇを絞り出していたが、
４７Ｇの出力が０．２ｍＷも有れば十分なのでこの出力も２０〜３０ｍＷで良く供給電圧を下げる事が出来安定動作に貢献している。
ＡＭＰ取り付け後の調整。
アンテナへ取り付け、放射器との結合、ＭＩＸと切替器の結合を調整しました。

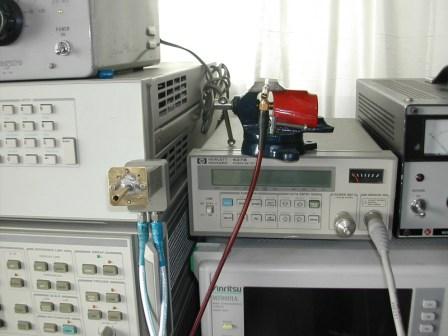

ＳＧから２０４８Ｍを出してダイオードで逓倍してパイロット信号として、この逓倍器の近くにスペアナの外部ＭＩＸを配置して、受信、送信が最適に成る様に合わせた。
前回同様結合具合でレベルが変わる。
前回余り気が付かなかったが、結合具合で受信レベルが上がるが、ノイズレベルも付いて来るように上がるので、ノイズレベルと入力時のレベル差は殆ど変わらない。
思い返せば受信の改善は余りなく、送信レベルが結構変わっていた。
今回は送信信号が最大になる位置に合わせた。
堺市 ＪＡ３ＣＶＦ 森本 清
|
|
|
|
