今年に入り有名某社のSSPAがたて続けに故障・・・・
調べてみますと双方ともRF出力Pow-FETではなく、電源回路のデバイス故障でした。
大きな消費電力を小さな筐体に詰め込む事には発熱による弊害もありそうです。

修理にあたり電源（レギュレート・SW回路）部分を外付とし熱発散を分割化する
事で修理対応。久しぶりにFET用電源回路を考えてみました。

1）小型で効率が良いもの
2）RF POW-FET保護のゲートバイアスシーケンス回路は必須
3）30A以上でもON-OFFスイッチ可能なFET電源スイッチ
4）ついでに低インピーダンスのバイアス回路も調整用に付ける

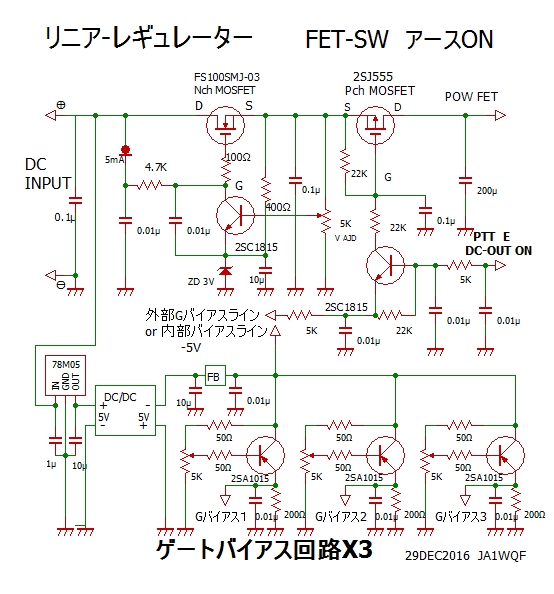

で、添付の回路に致しました(あまり見慣れない記号5mAは定電流ダイオード）
リニアレギュレータ、FETスイッチ、ゲートバイアス夫々の組み合わせで
POW MOSFETはそれぞれ3個千円で購入できます。

あると便利で電源MOSFETの放熱を十分に考慮してあげればマイクロウェーブ100W
クラスのSSPAにも使用できます。
今回使用は13V入力をFETドレイン電圧の10Vに安定化させていますが、
回路定数を少し変更で高い電圧を要求するPOW FETにも対応可能です。

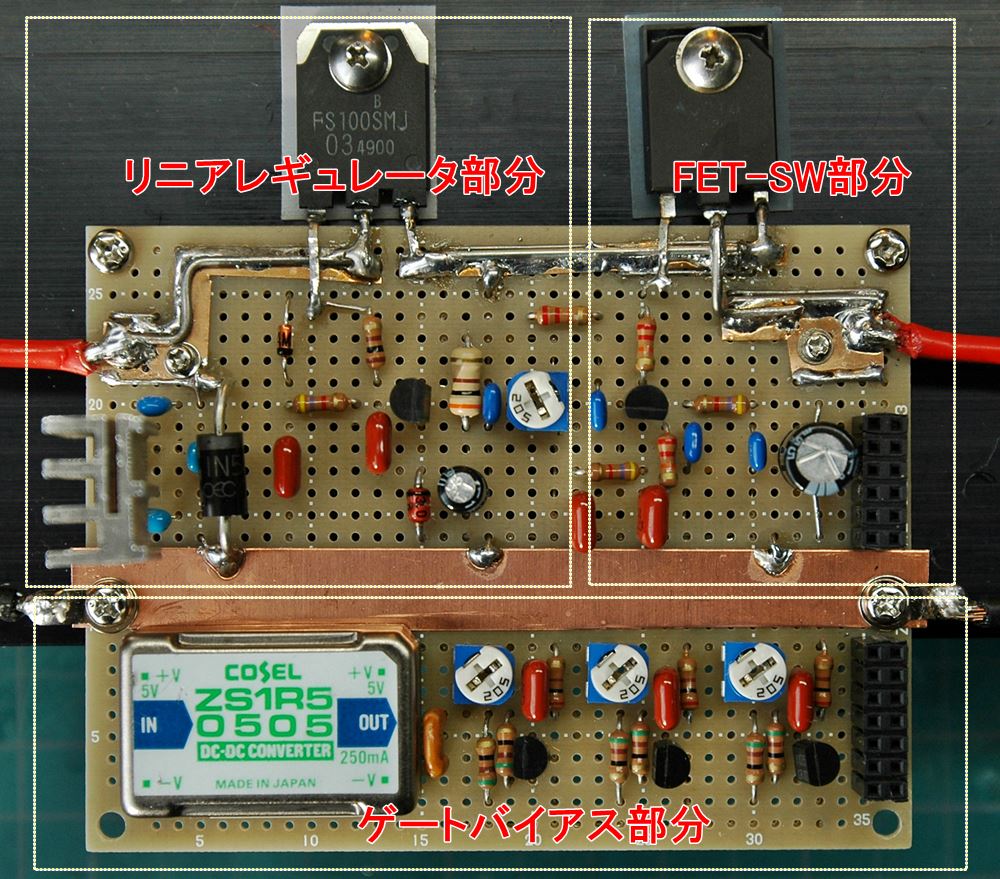

穴あき基板で作りましたが間延びするので抵抗を横倒し配列、中学生以来かな？

De　JA1WQF　笠井
