＜コネクターにご注意＞
ある必要から10GHz WR120のNコネトラジューが必要になり「よし作ろう」

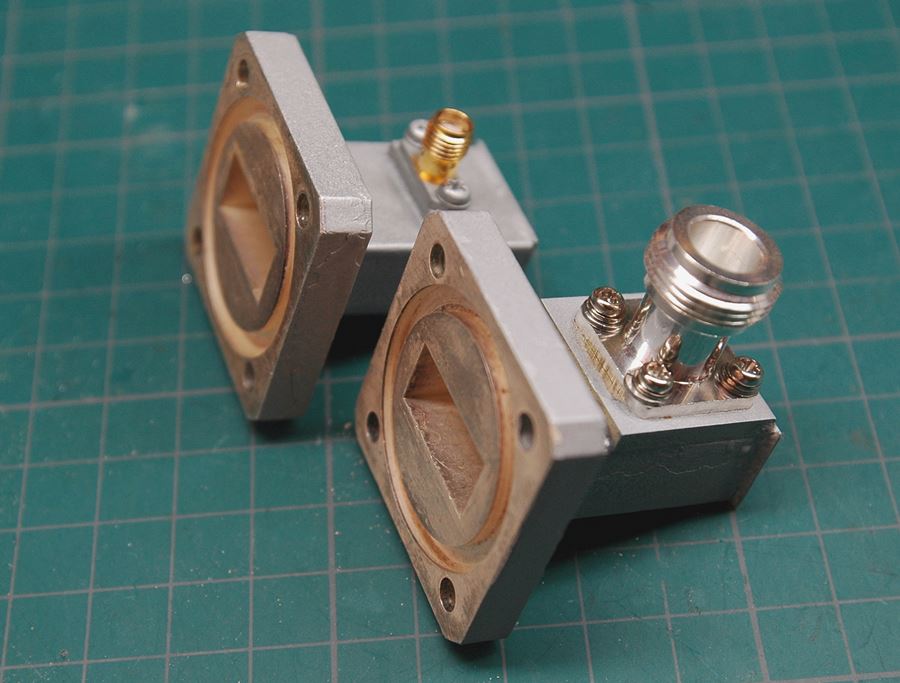

ジャンクからフランジ付の物を取り出し「エイや」でSMAとN各1個作成

SMAの方は問題なく出来上がり、しかしNコネの方がメチャクチャ。
プローブ長さ調整やタップを立てスクリュー調整しましたが何とも・・・

今回使いやすさからN型レセプタクルのNRDというフランジが小さい物を使用していますので
　これかな？と

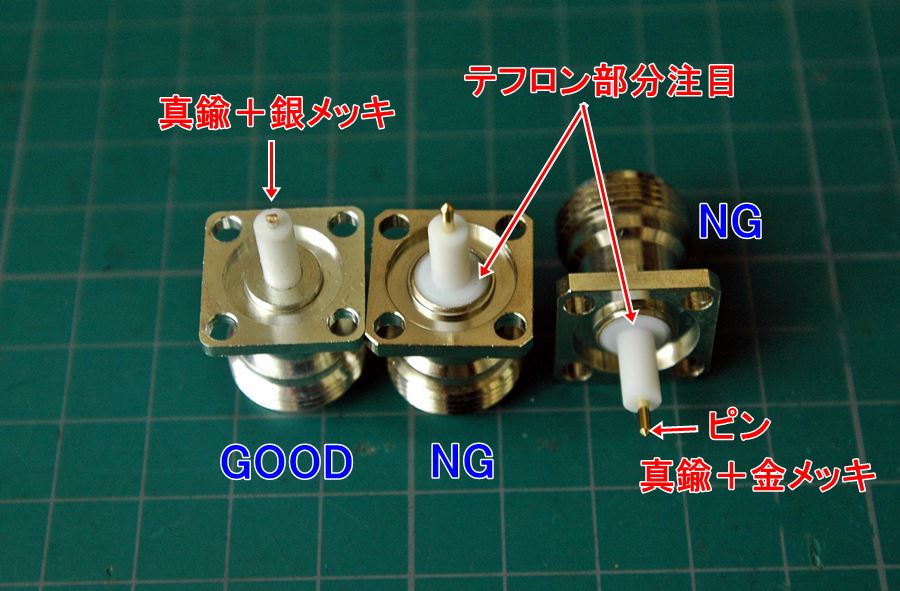

　手持ちを調べましたら添付１の様に2種類あり特性が極端に違います
右の「一見高級なもの（中華臭はしない）」は何と5dB以上ロスりました
ネットで調べましたら左側は東コネ製の模様で10GHzまでOKと表示あり。

＊上の周波数で使用の場合は選定に気を付けましょう！

＜おまけにトラジューの作り方＞　添付２
１）トラジューの長さ
　1／2管内波長の整数倍が好ましい
２）管壁からラジエーター（モノポール中心）迄
　1／2管内波長
３）ラジエーター（モノポール）長さ
　導波管に出た部分であり総長ではない
　自由空間の1/4波長×短縮率・・・大体85-90％程度でOK
　24GHz用も同じ考えでOKです。
管内波長　http://www.jarl.org/Japanese/7_Technical/lib1/douha.htm

De　JA1WQF　笠井
