DSTV Expressの5745MHzのDATVを受像 de JA1SYK  Dec/31/2017

DSTV Expressが5745MHzのDATVを送信

DSTV Expressが送信する1915MHzの基本波の3倍、5745MHzを受像できました。
帯域拡張なし(SR不変)、変調は基本波と同じです。
やはり、逓倍波ではなく、不思議な高調波(ハーモニック)です。

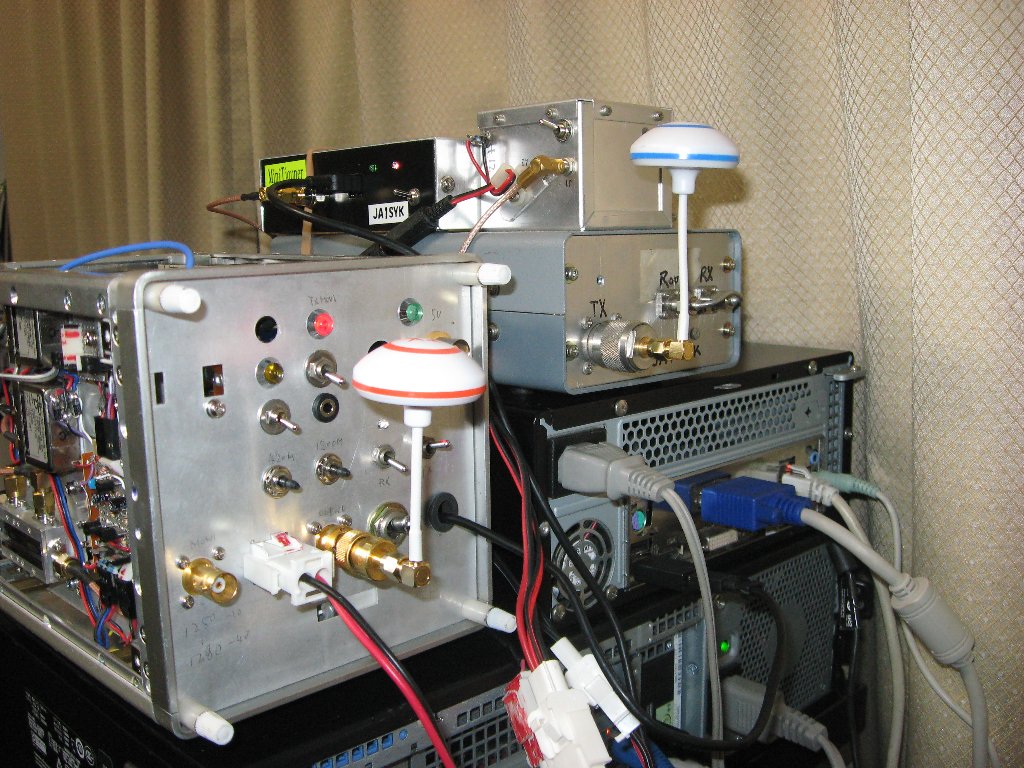

添付1 5.8GHz キノコアンテナで送受信
赤いキノコが送信ANT、DSTV Express組み込み送受信機)
青いキノコが受信ANT(マキ電気製改5G,TRV)

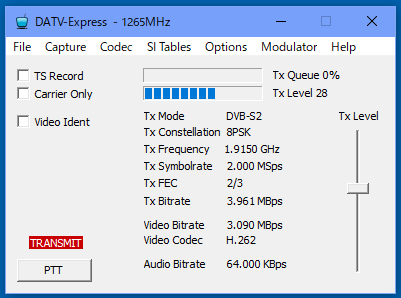

添付2 DSTV Express 送信 1915MHz SR2000, DVB-S2, 8PSK

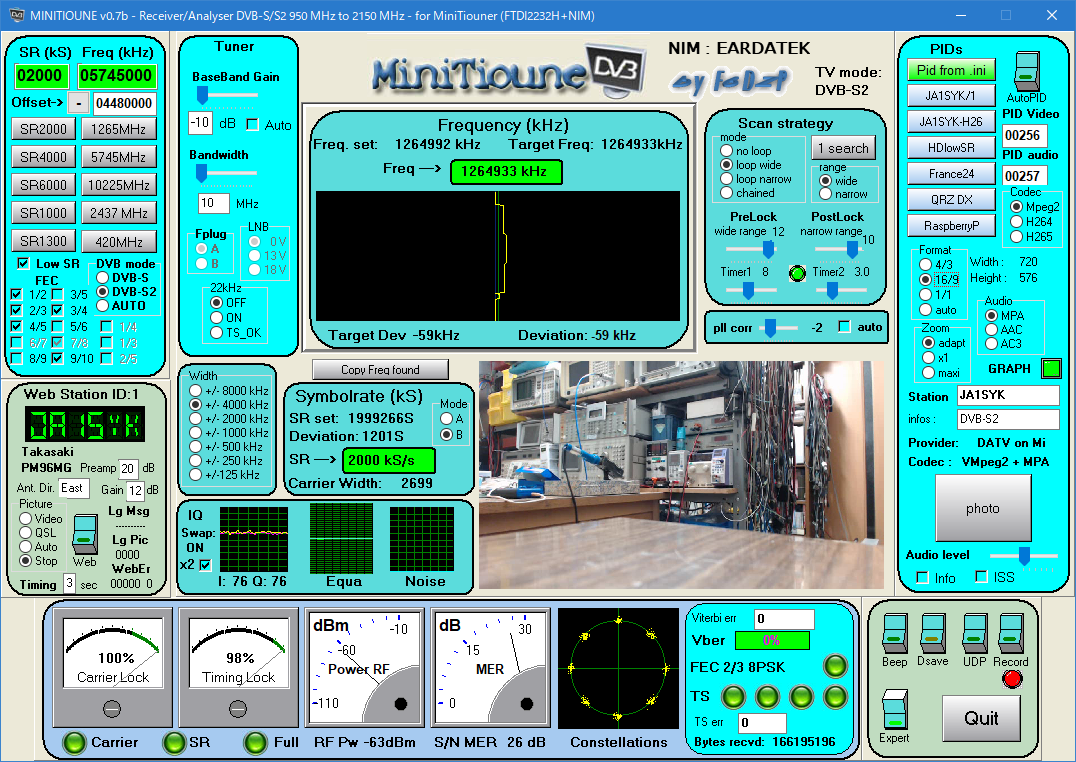

添付3 MiniTiounerV1+MiniTiouneV0.7b
    受信 TRVで5GHz⇒1200MHz帯ダウン
    5745MHzを受像 MER 25dB以上

DSTV Expressは5745MHzのDATVを送信することを確認しました。
PlutoSDRの基本波での5745MHzの送信と同程度の出力のようです。
もしかして、PlutoSDRの6GHzまでの対応は、同様な方法だったりして・・・

今年の不思議発見、来年には不思議を解明したいです。
今年は、ありがとうございました。

de ja1syk/松本 高崎市
