みなさま
当局の47GHzTRVのIFは435MHzの4分周4逓倍式です。
このためDATVの運用は半ばあきらめていましたが、先駆的な森本さんの報告や町田さんや
斉藤さんのQSOに刺激を受け、当局も可能なのではないかと期待をこめて、波形観測と
受像画像の実験をしてみました。
実験周波数は、メインチャン(47.080GHz)の15MHz下(47.065GHz)としました。
47Gの送信状態を確認するため、f通のDRO-PLLの発振子を削って、
47.065GHz -> 1265MHz コンバーターを作りました。
実験
DATVの送信 Exp.TX 420MHz -> 分周逓倍式47GHz TRV
-> 47.065GHz
DATVの受信 47.065GHz -> 1265MHz
コンバーター -> MiniTuner
としました。

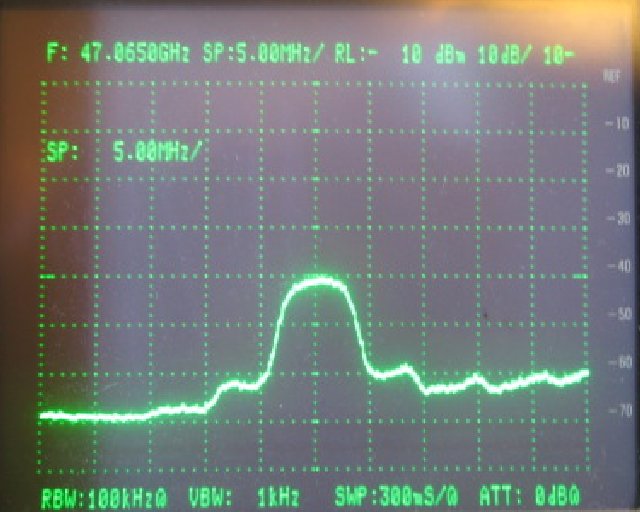

添付１は、IF420MHzの分周逓倍式の47GHzTRVのDATV送信波形です。
スカート丈は-20dB程度です。IF入力のExp.TXの信号はスカート丈-60以上ありますので、
分周・逓倍によりスカート丈は-40dBほど短く劣化しています。

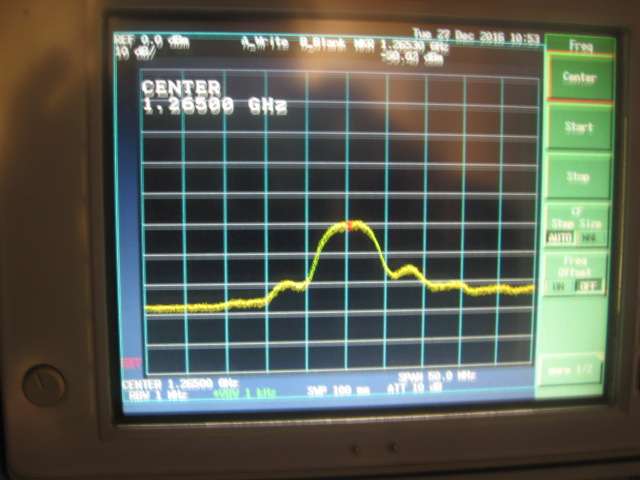

添付２は、47.065GHz -> 1265MHz
ダウンコンバーターの受信波形です。
当然のことながら、47GHzと同様スカート丈は-20dB程度です。

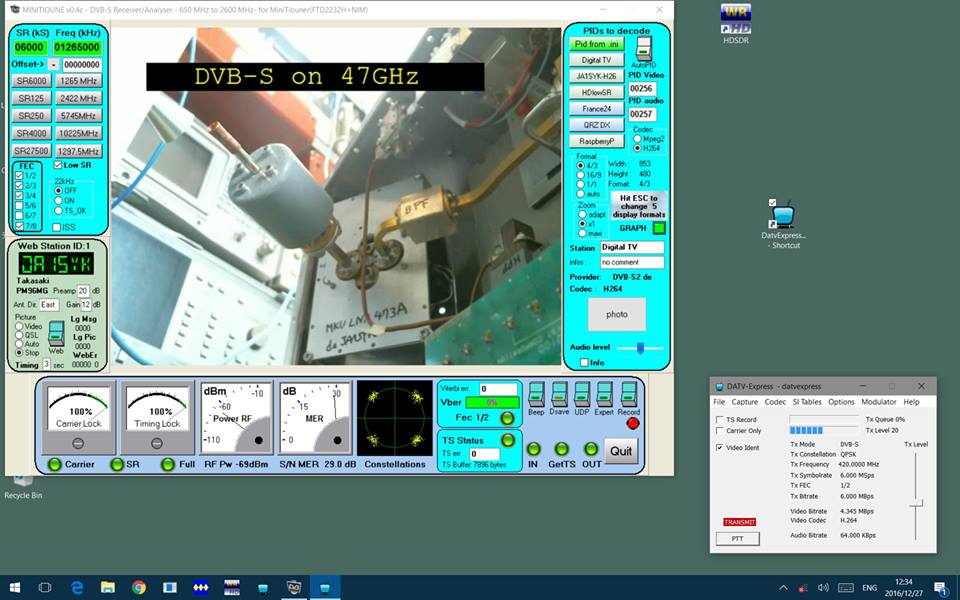

添付３は 上記コンバーターの出力1265MHzをMiniTunerによるDATVの受信状況です。
コンステレーション29dB、しっかり写っています。
＃PiPOで送信同時受信画面です。Exp.TXの送信窓の420MHzもご確認ください。

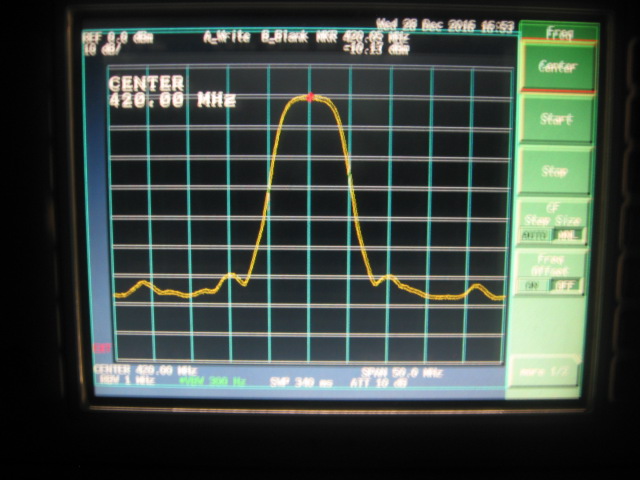

添付４ 参考に、Exp.TXの送信波形です。スカート丈は-60dBあります。
結果
分周逓倍式によるTRVのDATV送信であっても、大きな画像の劣化がなく問題なく画が
写ることを確認しました。
これはJA1ODAさん＆JA1OGZさん方式の77GHzTRVでも可能と思われます。
来年は、ミリ波DATVのQSOにチャレンジしたいです。よろしくお願いいたします。
cf.
分周逓倍式ですが、波形に入力レベルの最良点があるようです。
なお、分周や逓倍をしないミキサー式のTRVではこのような波形の劣化はありません。
TNX
今回の実験で、金子さん、新井さんに貴重なご指摘をいただきました。
斎藤さんには、同様の47GHzのDATV送信波形の提供を受けました。
de ja1syk/松本／高崎市
|
