皆さん
先日77G Anti Parallel Mixerの測定結果を報告しました。
これをTRVに実装し45cm offset dishにてSun Noiseを受けてみました。
結果：Sun Noise/Cold Sky
比 2.3dB(DSB)でした。
設備概要：45cm offset dish,
角錐Horn(手で曲げたもの）
WR12約15cm (1dB Loss) ,MKU761B 回転Amp
IF 430MHz
, BW 約20MHzを40dB Amp ,
ナノワットメーターにて検出、DSBです。
過日のシングルダイオードMixerではLocal Noiseにマスクされて全く解らなかったです。
JA3CVF 森本さんがSun Noiseが感じられると書いておられたので我が機ではどうかと
本日１０時頃測定しました。太陽高度 ５２°でした。

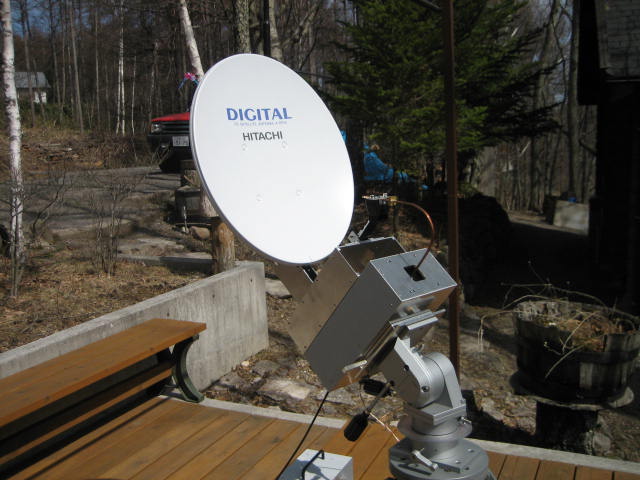

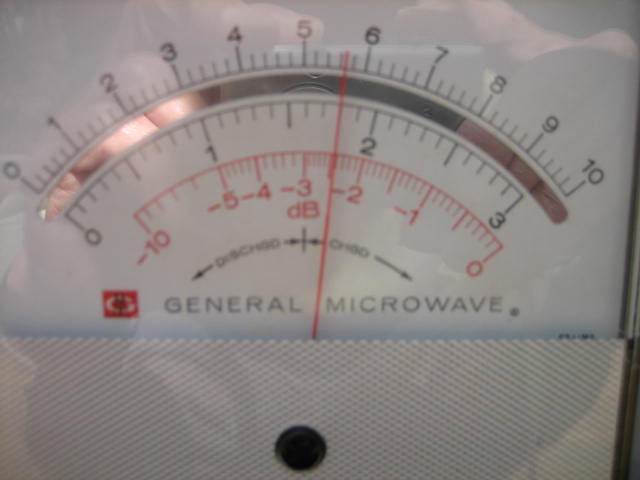

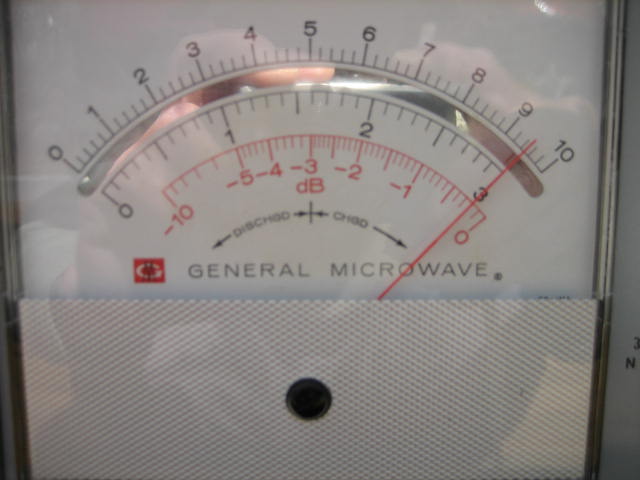

写真はSun
Noise/ Cold Skyのメーター、Dish全景です。
de JA1ODA 横山 公一
|
|
|
|
