プログラマブル・ステップアッテネーター 切り替え基板 2009年9月1日
HP-33321K ATT/0-70dB 10dBステップ DC〜26.5GHzタイプ用

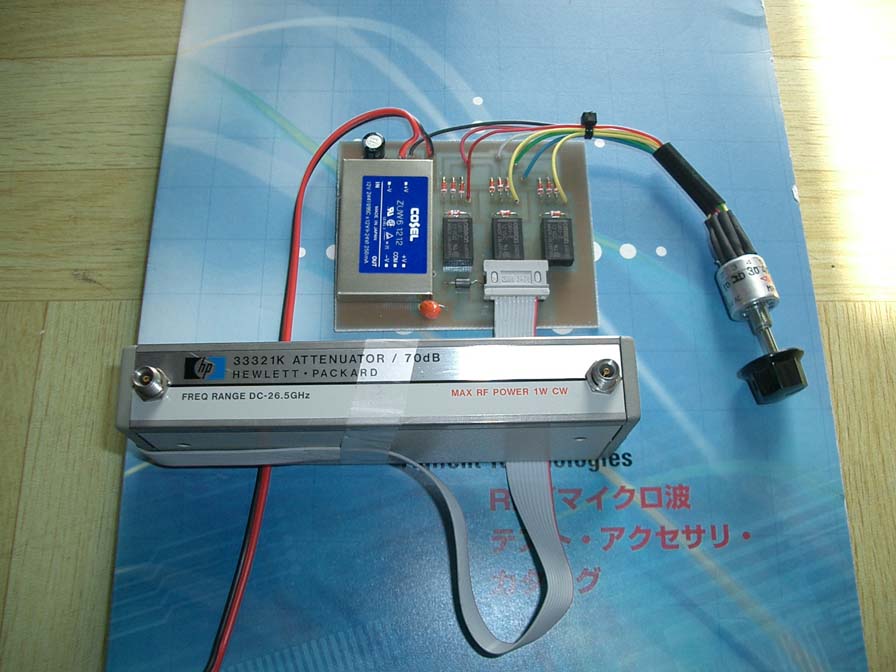

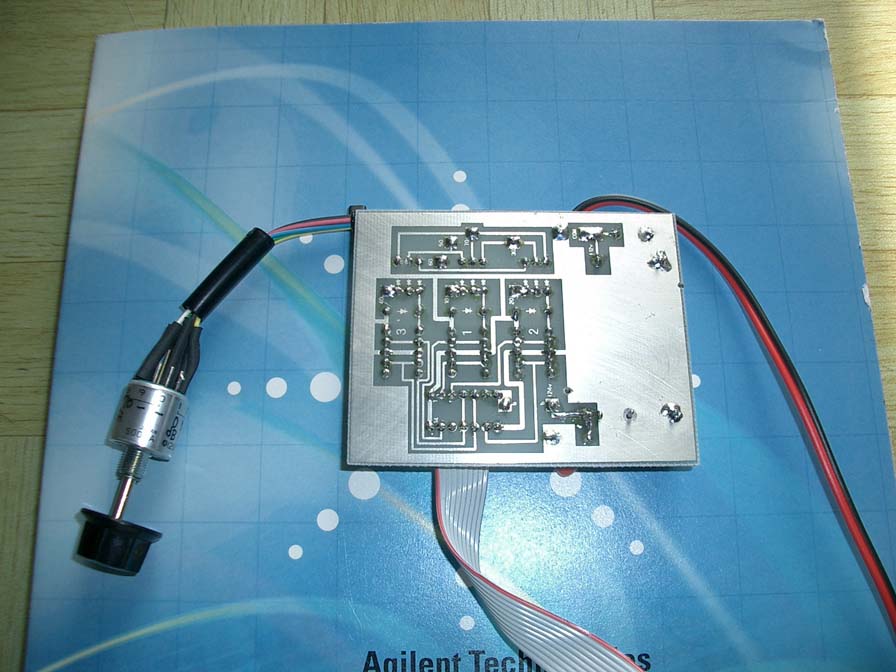

ステップアッテネーター切替器の基板を製作。(+24vタイプ)

コーセルのスイッチング電源絶縁型ZUW612-12コンバーターでDC+24vを出し、
ロータリー切り替えスイッチ 0 〜 70 dB(減衰値)の範囲で10 dBステップ切り替え用です。

JA0HJC局に、ATT・回路入手でお世話になり、感謝しております。

 浅妻 久和  ja0dfr

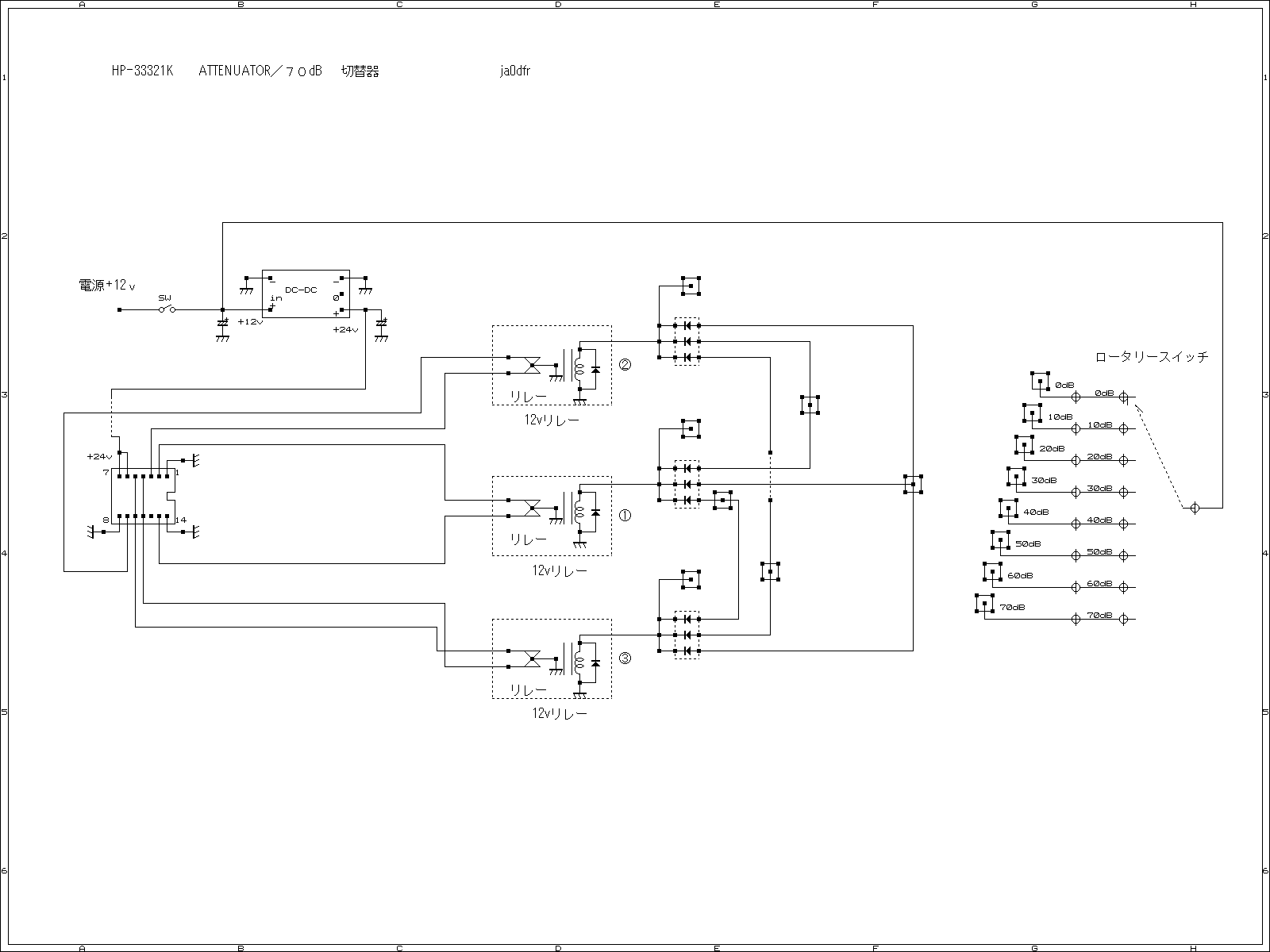

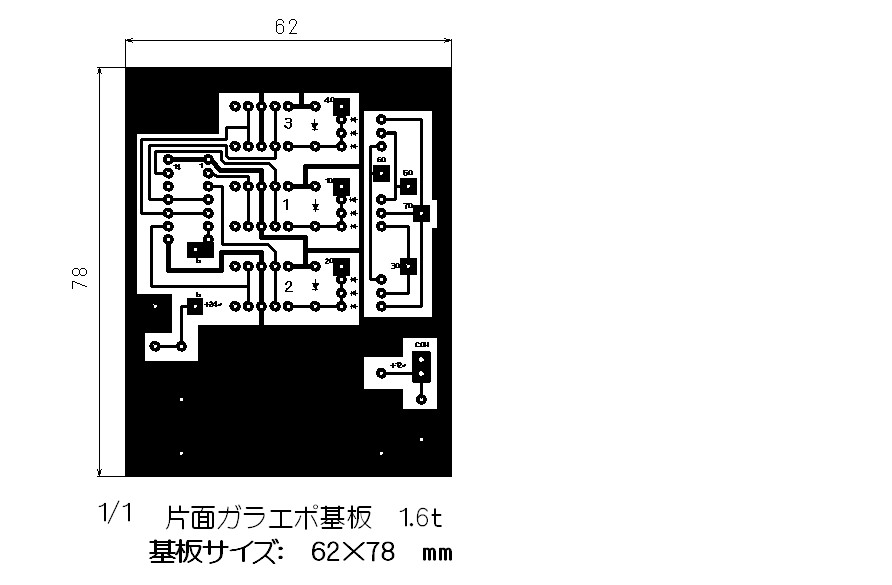

基板 結線図
