K-BAND　Power（21.2〜26.5GHz）MMIC　1wアンプ 　de JA0DFR 　Jan/11/2010

　５GHz帯、10GHz帯　MMICを使ったHPAの製作に続き、

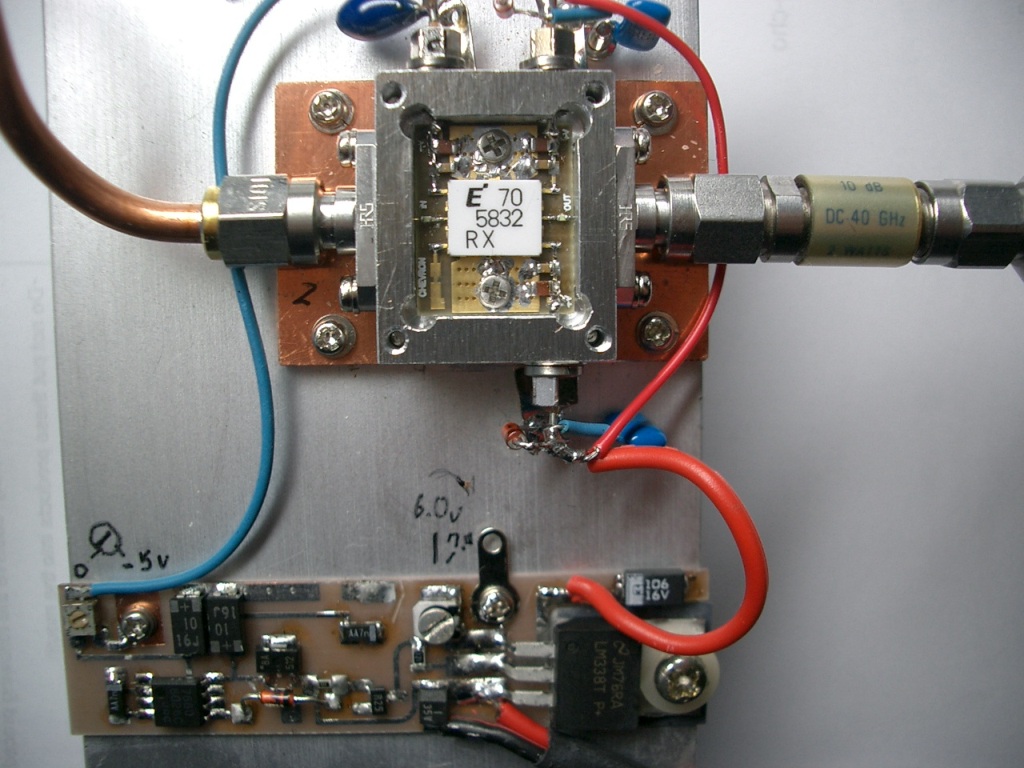

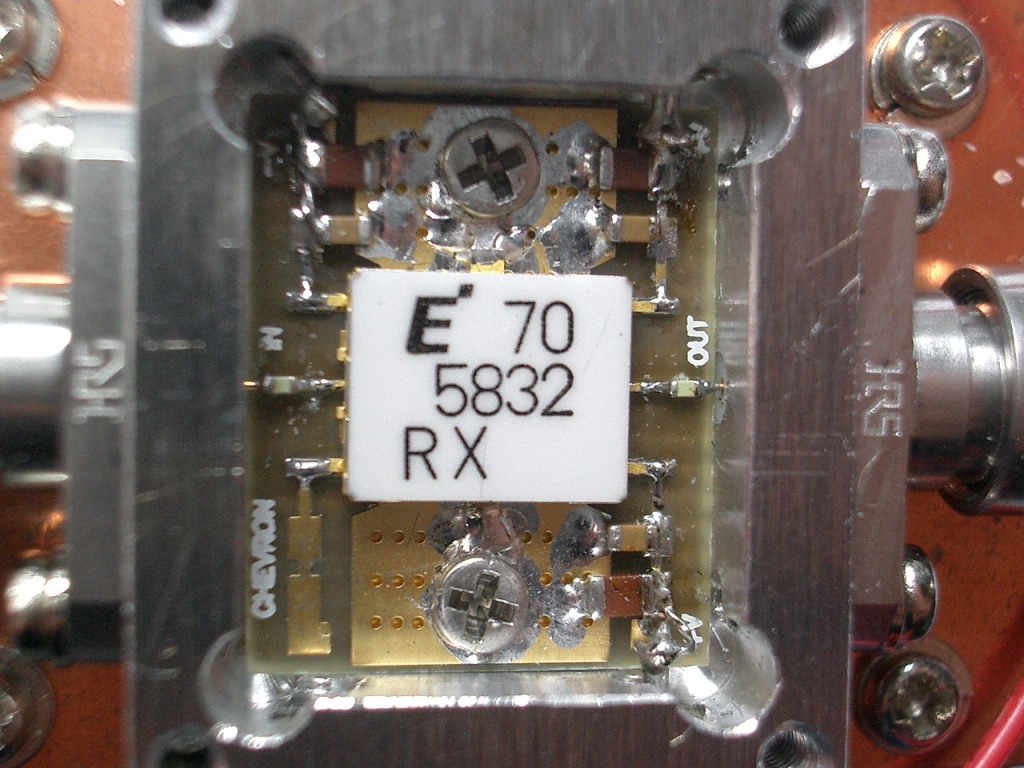

昨年　EMM5832VUを入手し基板、アルミケースが出来上がって来ましたので正月休みを利用して1台試作しました。

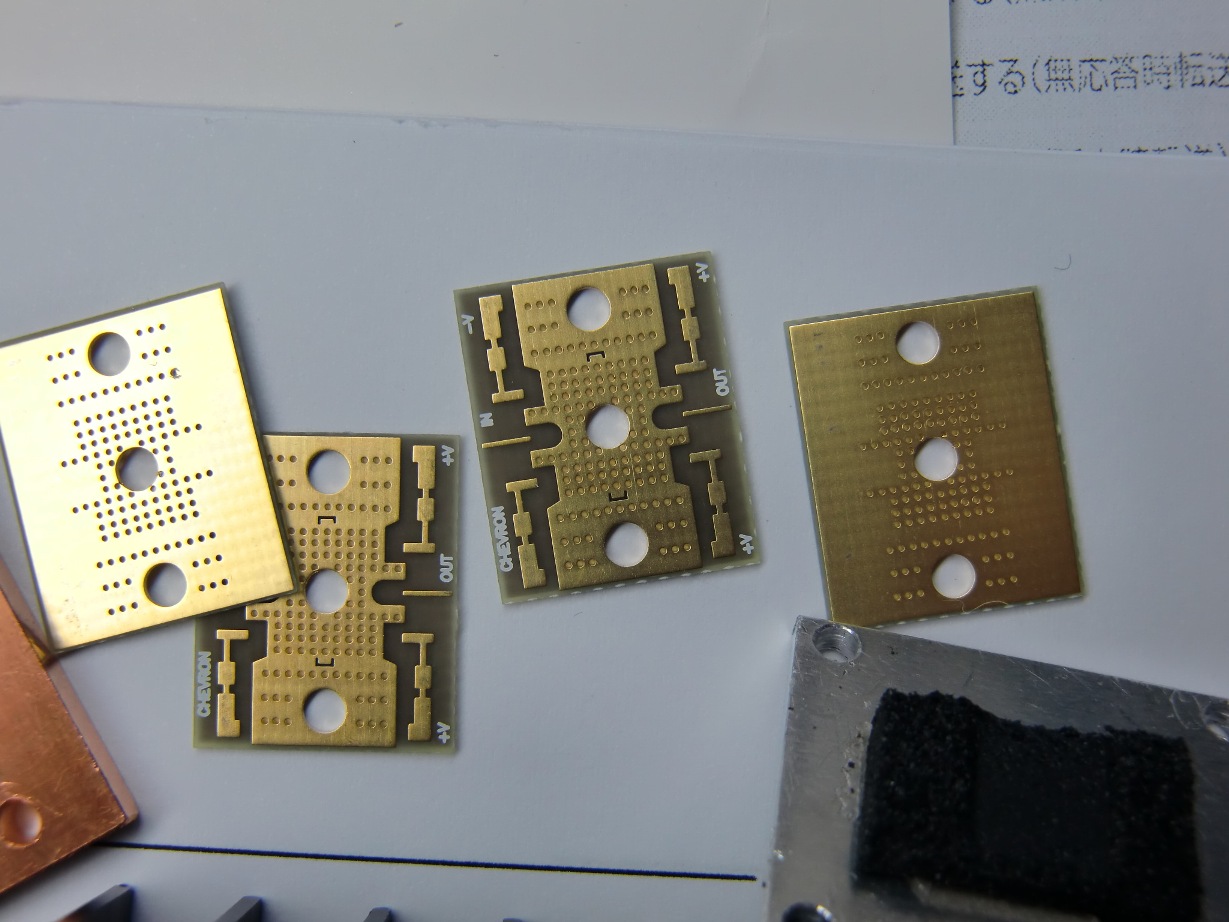

両面ガラエポ基板0.6t　17.0×14.0×0.6t　mm
アルミケースA5052P：25.0×20.4×7.0ｔ　mm
入力：+10.60dBm
出力：+30.11dBm
利得：19.5dB
VDD：+7.0v（1.16A）

　JA0DFR
浅妻　久和
