24GHz帯T/R  de JA0DFR  Jun/18/2010
24GHz帯T/R                    2010年6月18日

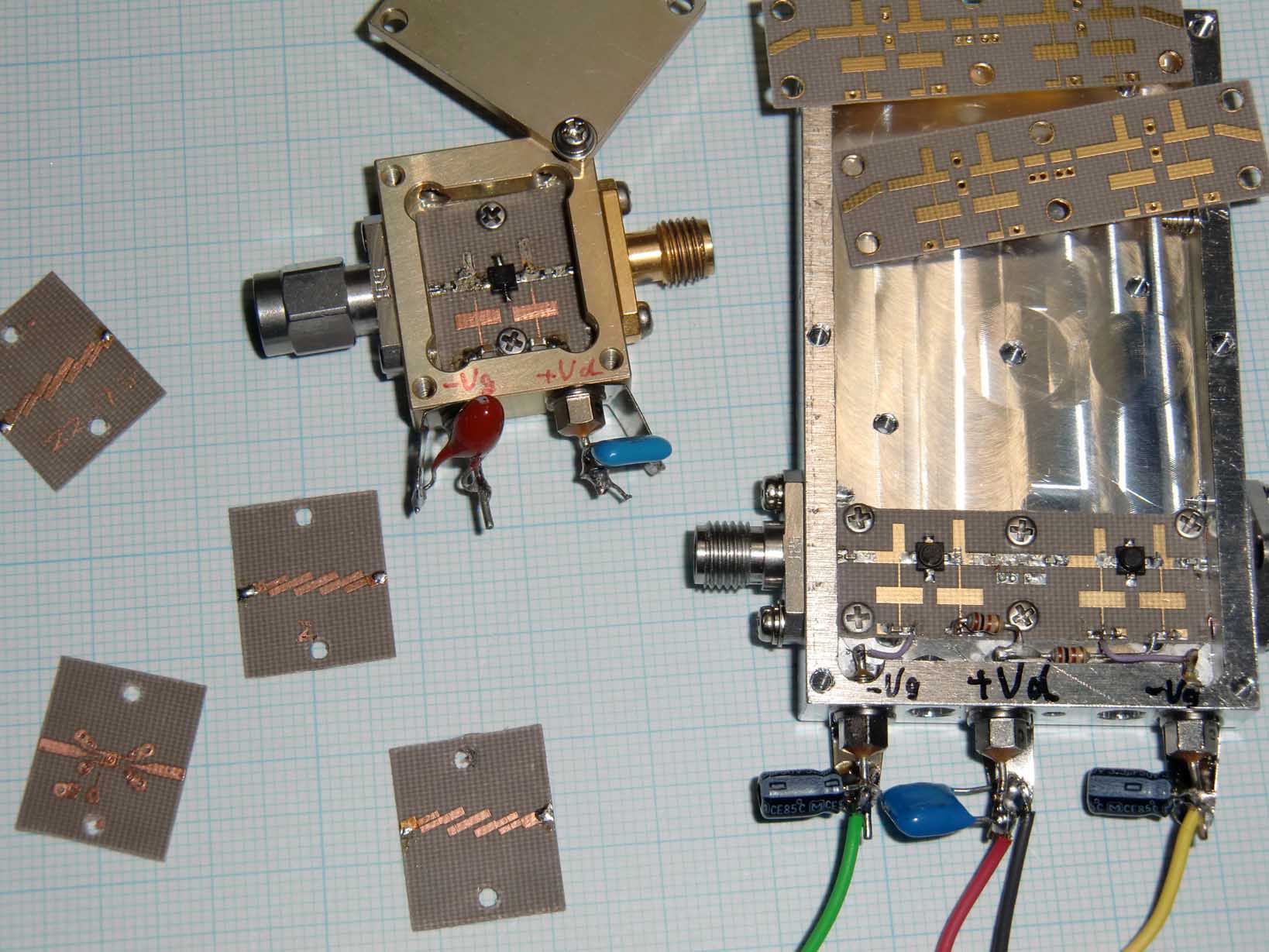

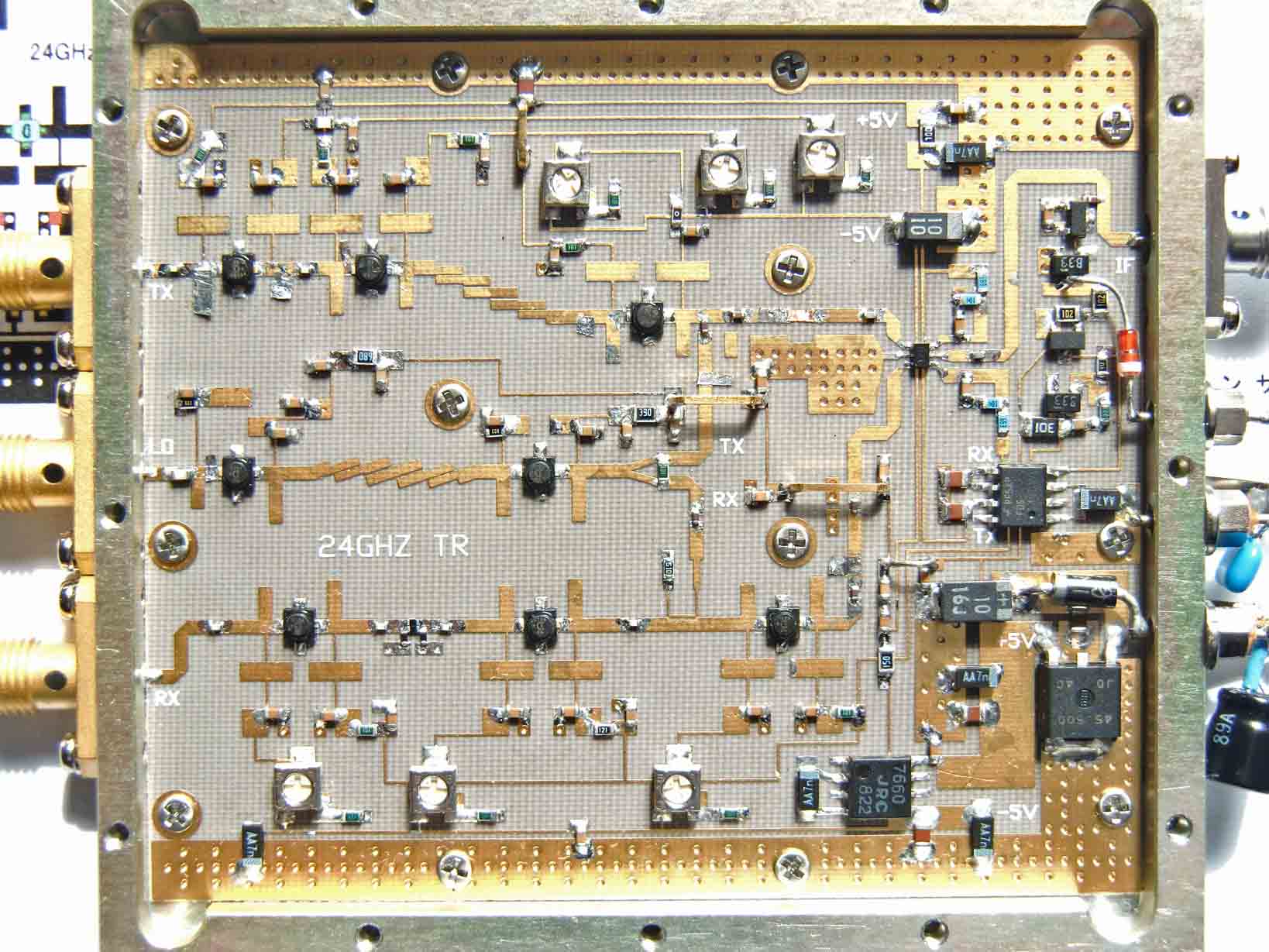

 新たに24GHz帯TRU基板の製作に、懲りずに再トライしました。

 前回と同じアルミケースを使用し、前回より部品数を少なくした無理やり理論無視の構成です。
特に今回は、BPF等を変更しました。
概観サイズ(86×76×10H m/m)    消費電流:約150mA(+13.5v)

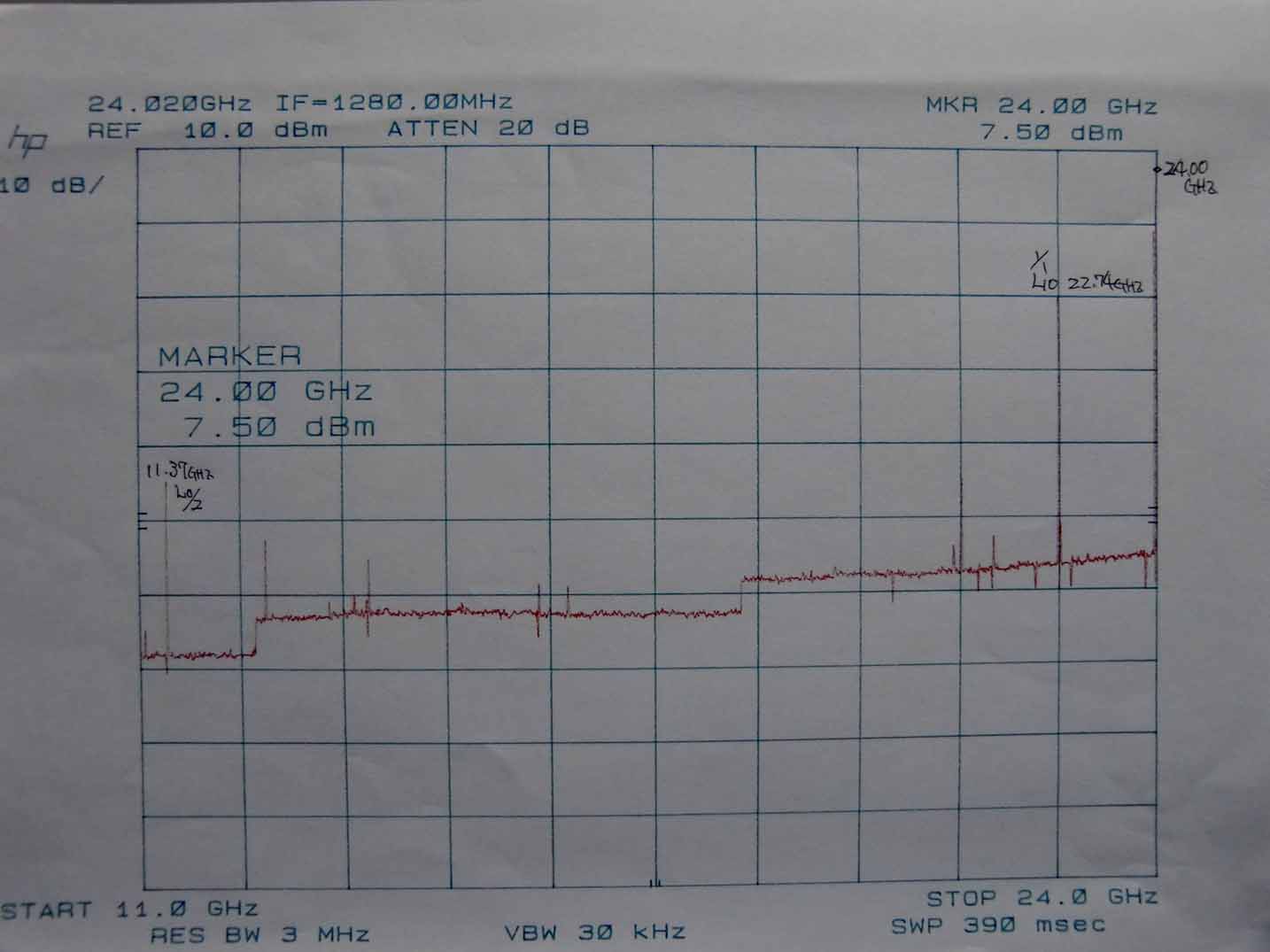

送信系デバイス:NE3514S02×3個 24.02GHz:Power:+10dBm
局発系デバイス:NE3514S02×2個 11.37GHz:INPUT:8.0dBm
受信系デバイス:NE3514S02×3個 24.02GHz:Ga+15dB

パーツがどんどん小さくなり 、手作業のハンダ付けが難しくなりました。
簡単で、楽に、綺麗に、何か方法が無いものでしょうか?

 JA0DFR 浅妻 久和
