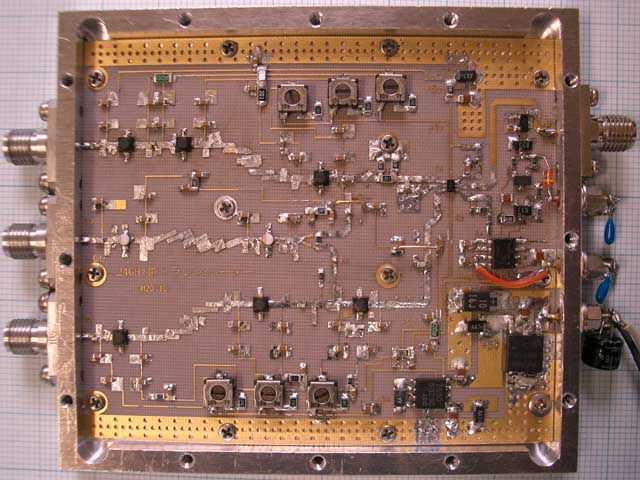

試作24GHz帯トランスバーター基板　  200811.16
試作24GHz帯トランスバーター基板　  200811.16

　20GHz帯デバイス（NE3514S02）を入手し、24GHz帯TRにトライしました。
製作には、ルーペ等拡大鏡を使ってはんだ付けし　休日の半日でパーツ
取り付けは終わりました。しかし調整には時間がかかり、5GHz、10GHz帯
と違った苦労しました。でも何とか形になりそうです。
ただ受信時、過大入力になると異常発振し、電源リセットしなければ
止まらない。(24.0200GHz：入力+5dBm以上）
初段最大利得調整(ドレイン2.0v弱）、2段目少なめドライブ（ドレイン1.0ｖ弱）
3段目Mix少なめドライブ（ドレイン1.0ｖ弱）で何とかクリアしたが、トータル利得
が少なめでした。
基板、ケース、パーツ等入手して頂いたセブロン電子さんに感謝します。

送信出力レベル（24.0200GHz）：+10.8dBm・・・・・・・再調整中
局発(11.37GHz）*基本波(24.020GHz）：-30dBc弱
受信：-95dBmF3E　小ノイズ　　(2段プリアンプ増設でトータル利得+25ｄB予定)

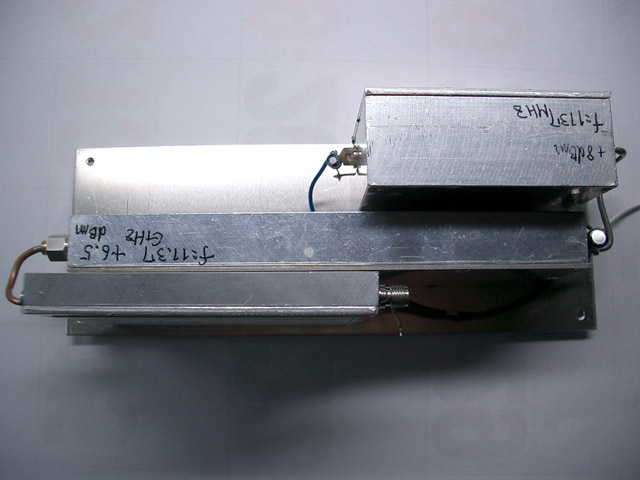

局発：11.37GHz：＋6dBm　（最終的に-3ｄBm〜0ｄBm〜+6ｄBmまで同じ）
IF：1.2GHz帯TX：100ｍW入力。

　JA0DFR
浅妻　久和
