******* 5760MHz(5745MHz) LNA (MMIC:GRF2501) *******
Oct/29/2023
JA0DFR

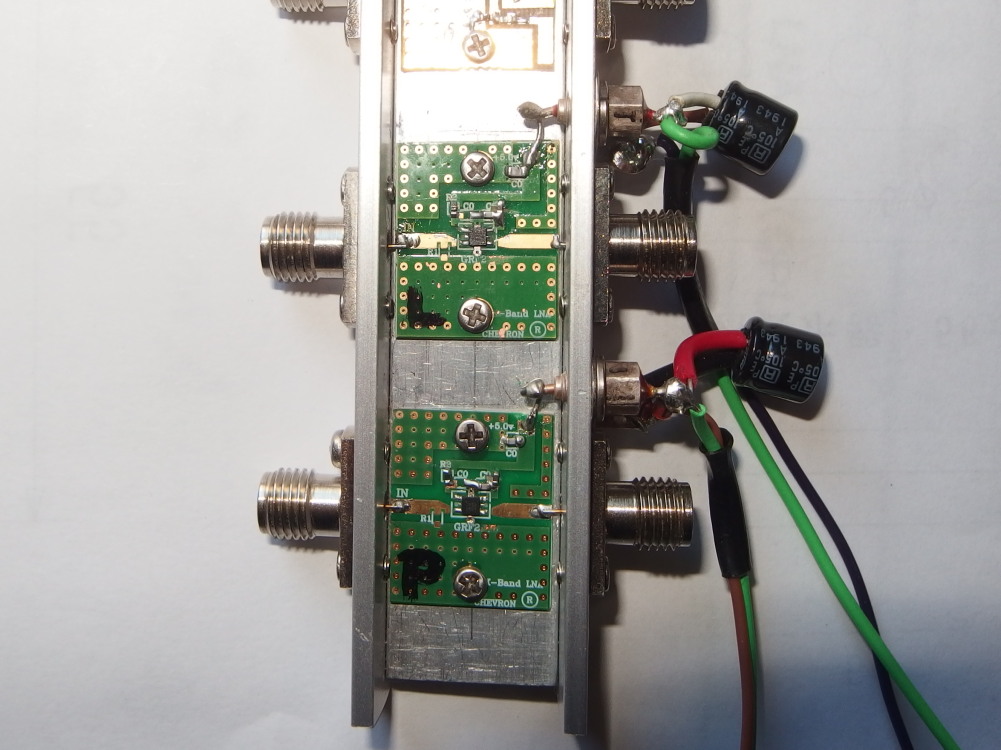

ローカル局からの依頼で、5GH帯、LNA（MMIC：GRF2501）3台製作し、
特性等の測定を行いました。測定用治具を使って測定しましたが、
SMAコネクターの取り付け等でバラツキが出た為、動作確認だけ行ない、
最終的にアルミケースに入れて測定を行いました。
プリアンプとして使うにはちょうど良いサイズで、
電圧：+3.3ｖ、消費電流：+20mA±で、NFも1dB以下でした。
アルミケースの蓋をしても、異常発振や測定数値の変化もなく安定に動作しました。
型番：GRF2501（Guerrilla-RF ）
周波数：5760MHｚ
利得：+17dB±
NF：1dB以下
電圧：+3.3ｖ
消費電流：+17mA～～+22mA
R2：1kΩ(Rbias)
新潟市 ja0dfr 浅妻 |
