SGの故障Ⅱ （HP-8663A） Sep/26/2023
ja0dfr
SGが正常に戻って良かったのですが、エージングのつもりで
電源ユニットのふたを閉めずに動作確認をしていました。

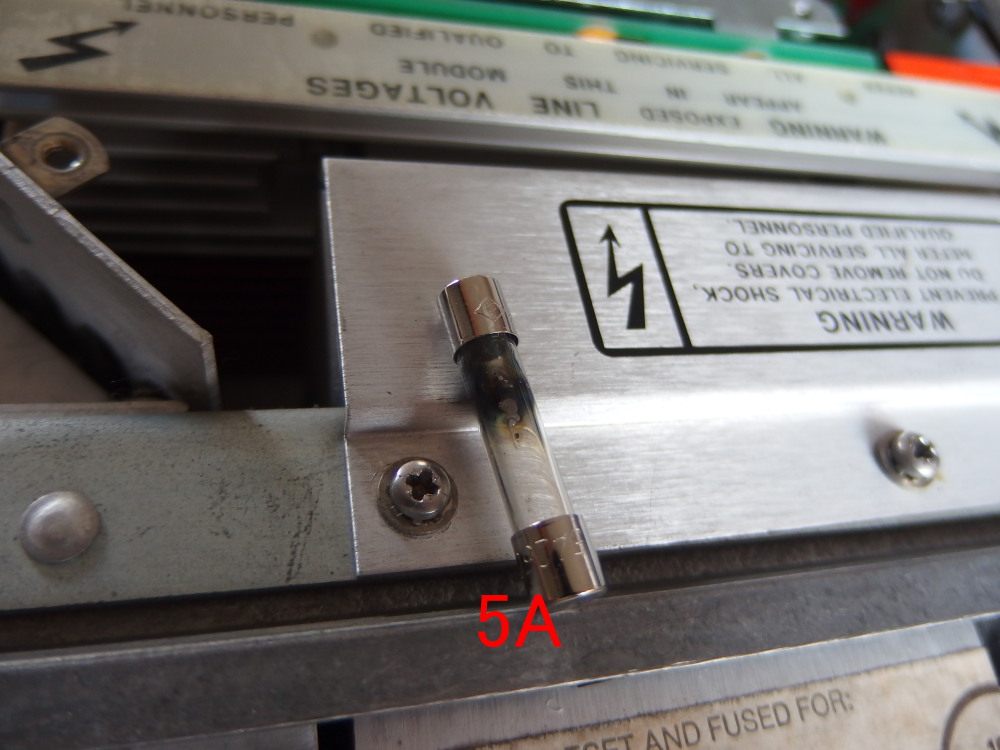

しばらくして、電源蓋をしたと同時に、ラインヒューズ（5A）がパチーンと切れた。
ふたを閉める時に、どこかにショートさせたかも知らない。
メイン電源SWをOFFにしてふたを閉めればかったが、、、、。
その後、ふたを閉め直しても SW ONで、5Aヒューズが飛んだ。ショック。
確認した所、電源ユニットA7A3ユニットの±160vかかる円盤型の
トランジスター（TO-3）2個、コレクター・ベース・エミッター間、全て
導通あり。（1854-0657） Webで探し、若松Tuさんから購入。（2N6547ｘ2）
TR取り換え後、ラインヒューズは切れず、エラー表示LEDも点灯せず
正常に動作した。
しかし各電圧調整VRの中の-40ｖインバーター電源の電圧調整ならず。
-37.5ｖのまま。そのうちに、A7A1ボード内抵抗(1.2Ω/2Ｗ）からすごい煙。
（破損抵抗画像）
急いで電源SWを切る。
ネットで抵抗（1.2Ω/2ｗ）を購入。
取り替える事によって電圧調整(-40.0v)VRも正常にコントロールが出来ました。
今回は電源系の形ある症状ですが、信号系（IC)ですとお手上げです。
抵抗、特にコンデンサーの劣化は諦めなければなりませんが、又同じ様な症状が
いつでも出て来そうです。
新潟市 ja0dfr 浅妻 |
