****** 10.24GHｚ 1ｗ MMIC (QPA0812) ******
Aug/17/2023 JA0DFR
10GHz帯 MMIC amp （8.5G～～10.5GHz）を入手しましたので
既成の基板を少し改造（-Vg部）し取り付けました。
入力：0dBmから、出力：+30dBmぐらい得ました。その後の
入力：+5dBmでも
出力：+30.2dBmで
飽和状態でした。
消費電流が少ないのですが、未入力信号時、+Vdと-Vｇの電流の流れ方に
少し不安が有りましたので、もう少し調整しながら確認をしたいと思います。

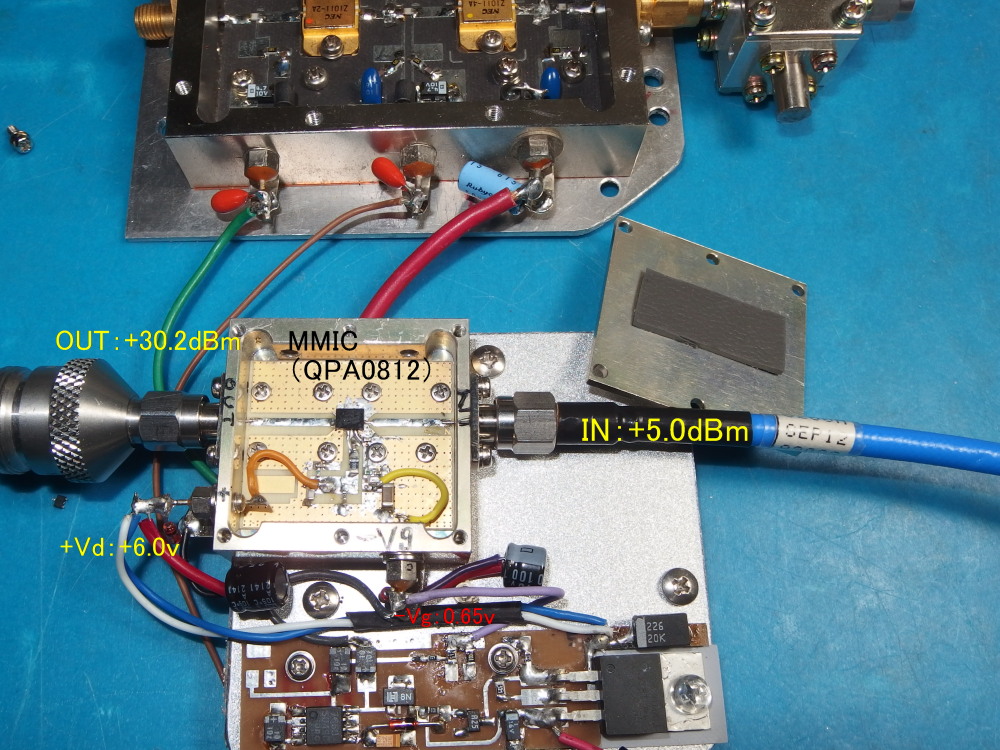

測定した+Vd、-Vg値
・ +Vd：+6.0v （390mA：INPUT：+5.0dBm）
・
-Vg：-0.656v（Idq：157.6mA）
・Package Size: 4.0 mm x 3.0 mm x 0.85
mm
・表面実装タイプ
新潟市 ja0dfr 浅妻
|

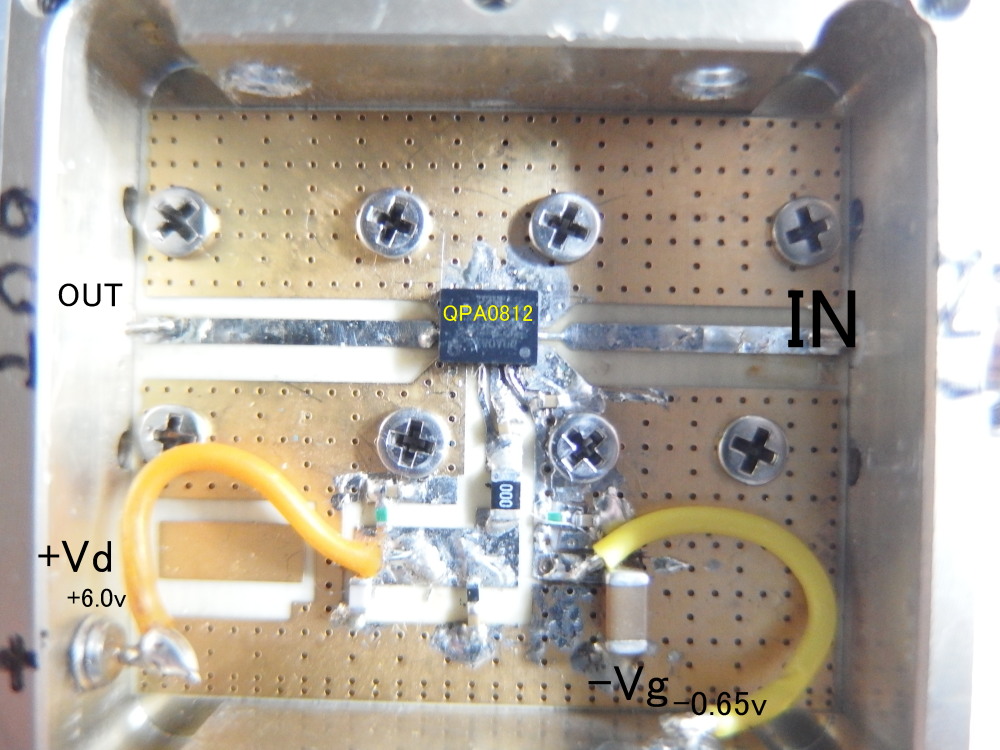

10G amp |
