***** 5GHz帯 T/R ユニット ***** Aug/31/2020
JA0DFR
T/R+2逓倍器+受信用2段アンプをユニットごと分け、
それぞれ特性を取りながら5GHz帯TRを試作しました。
*

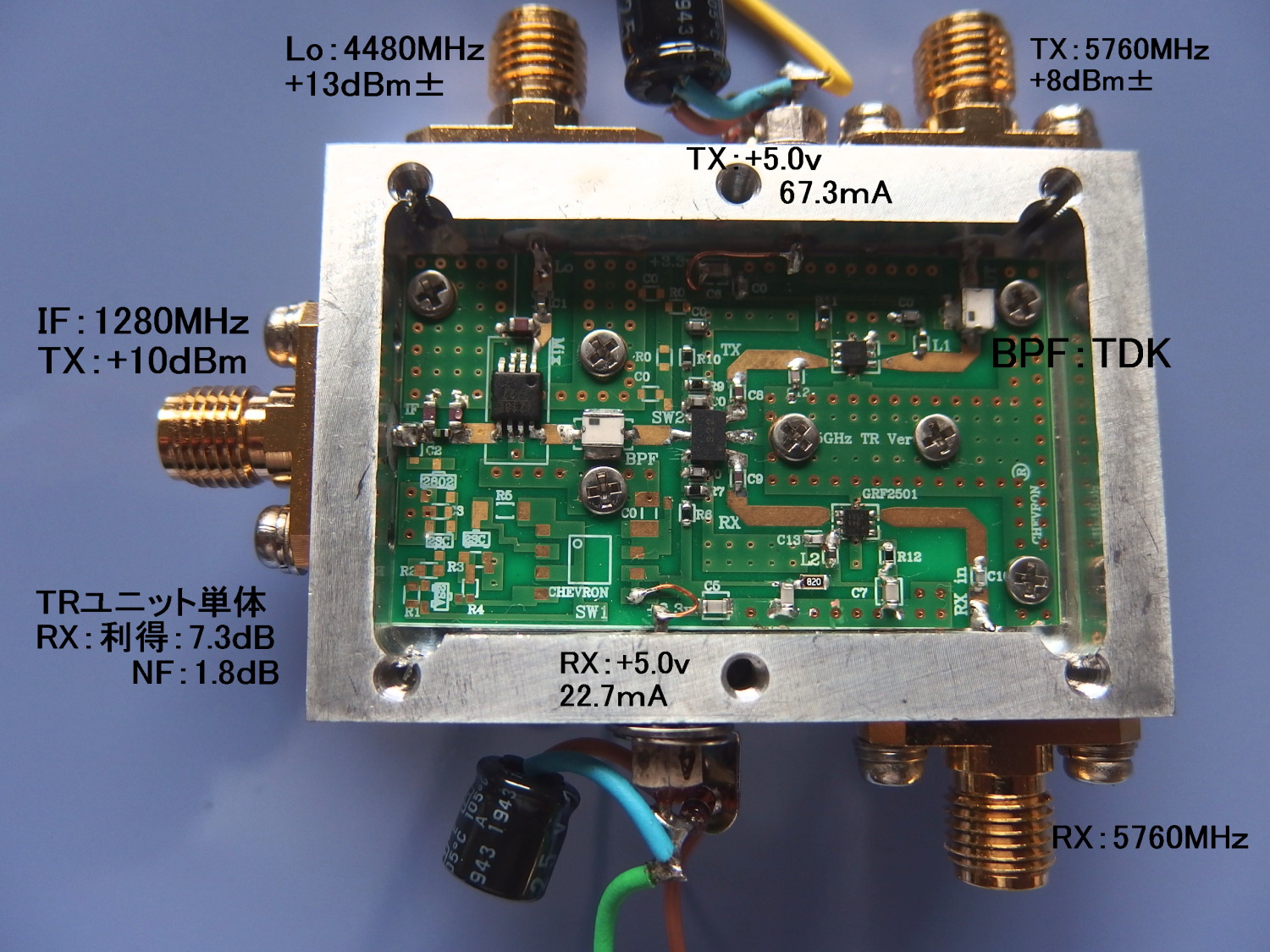

外部局発入力レベル：4480MHｚ（+13～14dBm）
*
送信部：1段（GRF2004)

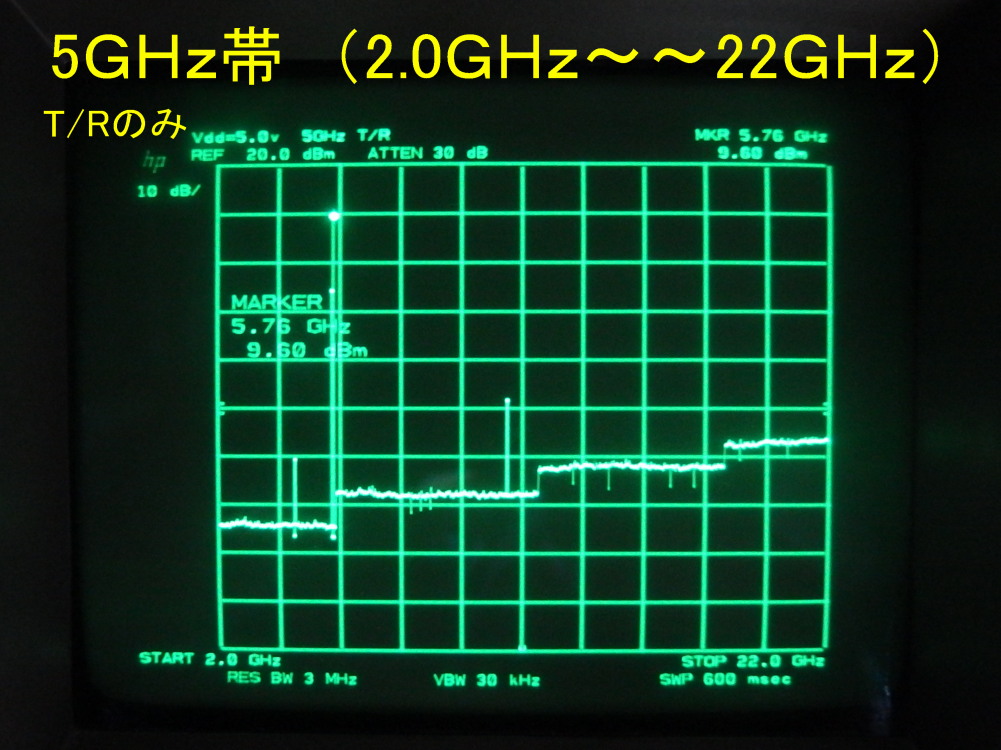

出力：+8ｄBm±（5760MHｚ）
IF親機送信入力レベル（1280MHｚ）：+10ｄBm（±2ｄBm）
消費電流：67ｍA±（+5ｖ）
*
受信部：1段（GRF2501)
利得：+7ｄBm±（IF:1280MHｚ・トータル）
NF：2.0ｄB以下（IF:1280MHｚ）
消費電流：22ｍA±（+5ｖ）

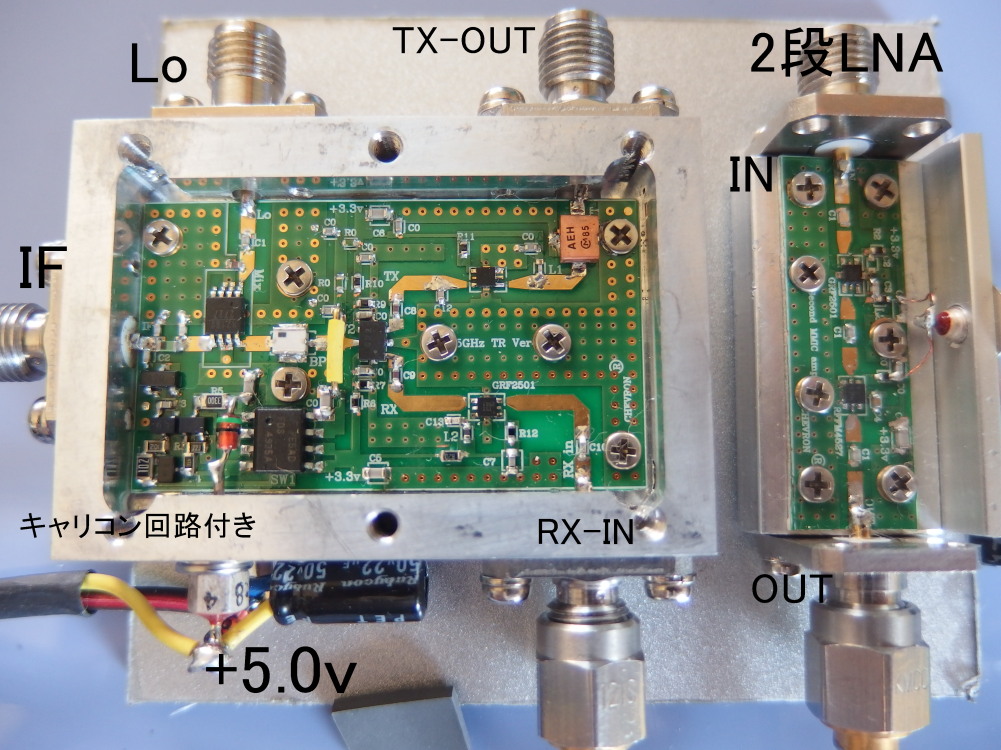

その後
外付け2段LNAで、IF：1280MHｚ
利得：38dBm±/ NF：+1.5dB以下/
*2段LNA、（GRF2501+RFFM4523)
*2逓倍器（2G--->4G)、（GRF2501+GRF2004)
JA0DFR/ 浅妻 新潟市
|
