** 5ＧＨｚ帯用 2段小型増幅器・逓倍器 ** Aug/16/2020
（MMIC：GRF2501/RFFM4527/GRF2004) JA0DFR
5ＧＨｚ帯用のMMICを使った2段小型アンプ 及び2逓倍器を試作しました。
ケースに入れず、基板サイズにカットしたアルミ板（5ｔ）を使い、
入出力にSMAコネクターを取り付けて測定しました。
（データー添付
PDF）
調整個所は無く、MMIC,C,Rを取り付け、電源（+3.3ｖ）を供給し
トータルIdd値を確認してから測定しました。
主要パーツ

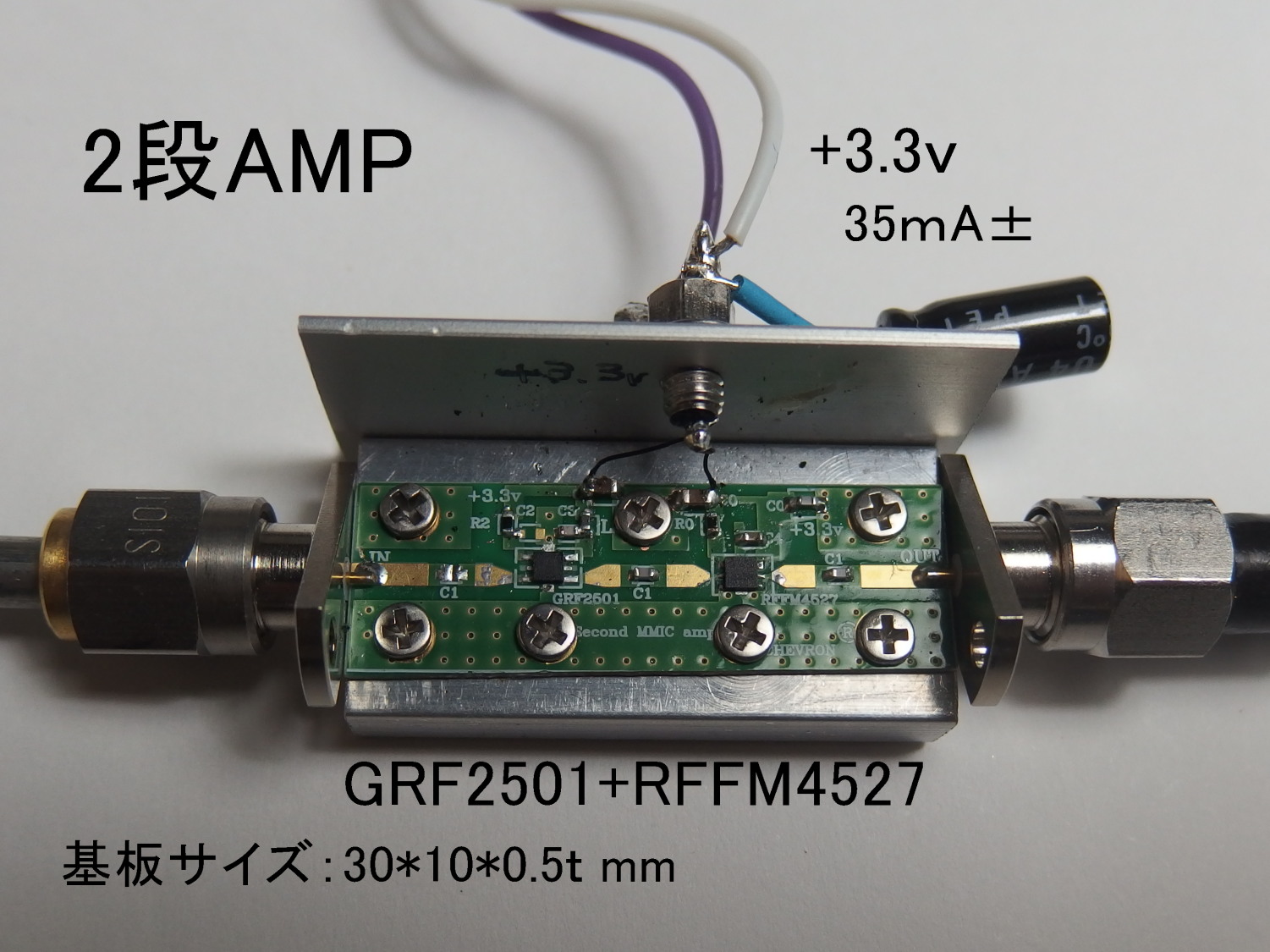

2段アンプ用基板（30×10×0.5ｔ）(+3.3v:NJM12888)
初段：GRF2501：(規格：4.9～～6GHｚ
NF1.0ｄB
ゲイン17ｄB）
C3（C9):1ｐ ---＞ 0.2ｐ～0.3P (5760MHz)
次段：RFFM4527：(規格：4.9～5.925GHｚ
NF1.6dB
ゲイン16ｄB)
他、SMAコネクター、チップC/R、貫通コン等

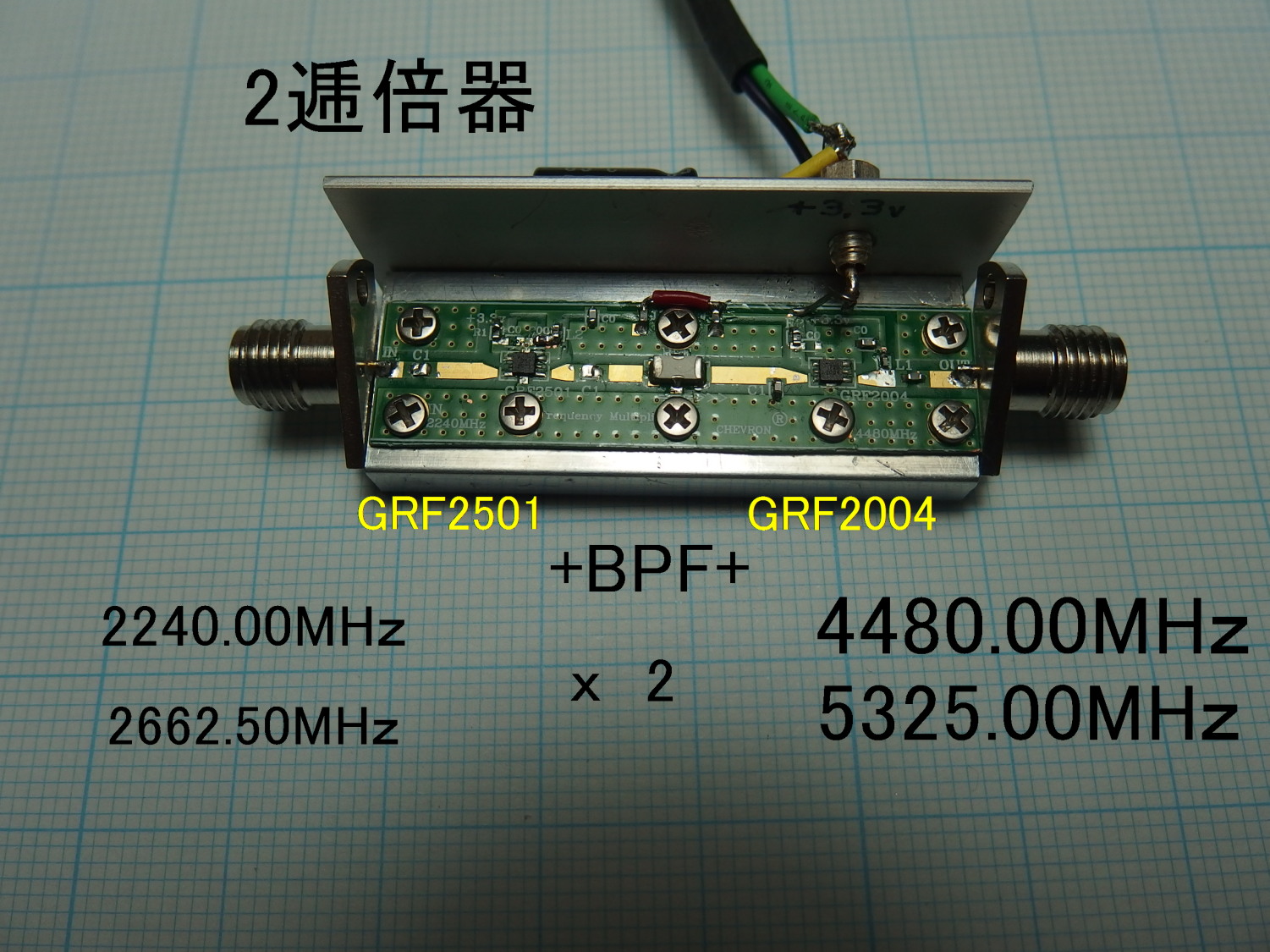

2逓倍器基板（40×10×0.5ｔ）(+3.3v:NJM12888)
初段：GRF2501：(規格：4.9～～6GHｚ
NF1.0ｄB
ゲイン17ｄB）
C3（C9):1ｐ（4480MHｚ）
BPF：BFCN-4440+（Mini-circuits）：
（規格：4200
MHz〜4700 MHz ロス0.91ｄB)
次段GRF2004：（規格：0.05～10GHｚ NF1.9dB
ゲイン14ｄB)
他、SMAコネクター、チップC/R、貫通コン等
JA0DFR/ 浅妻 新潟市
|
