24GHz帯 トランスバーター Ver、3 試作
平成27年8月16日 JA0DFR
手持ちの両面ガラエポ基板で、24GHｚ帯T/Rを試作しました。
基板：両面ガラエポ基板・ｻｲｽﾞ：
68mm×79mm ×0.5ｔ
IF送信レベル ： 1280MHｚ （ +17dBm 〜 +20dBm / 100mWまで ）
局発 ： （
入力レベル： 11.37GHｚ ： +6dBm ） 2逓倍器 + 1段amp
送信 2 段amp + Mix / Powerレベル ：
+9dBm --＞ 自作BPF後 +7dBm。
受信 2 段amp + Mix + IF amp / 利得 ： +22dB±
NF ：
未測定
両面スルーホール 基板・ｹｰｽ等は セブロン電子さんより 入手。
送信時の2GHｚ〜15GHzぐらいまで
局発がらみのスプリアスが多数あり、
自作のBPFを取り付けて改善しました。BPFは、手持ちのｱﾙﾐｹｰｽ
（26×20×7mmｔ）にSMAコネクター（秋月製）を付けてBPFを作りました。

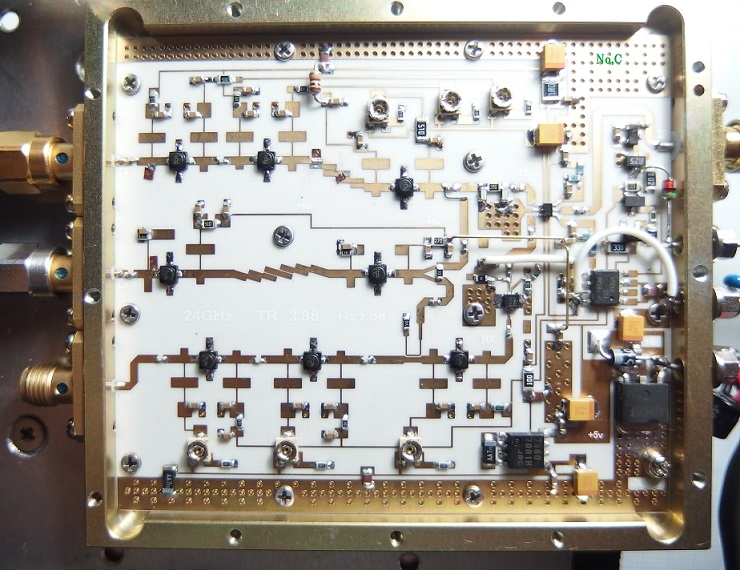

｛ 画 像 A ｝・・・・ 24GHz トランスバーター Ver,3

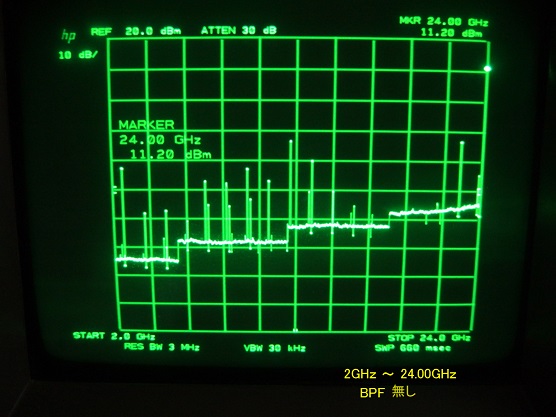

｛ 画 像 B ｝・・・・ 2.0GHｚ 〜〜 24.00GHｚ BPF なし特性

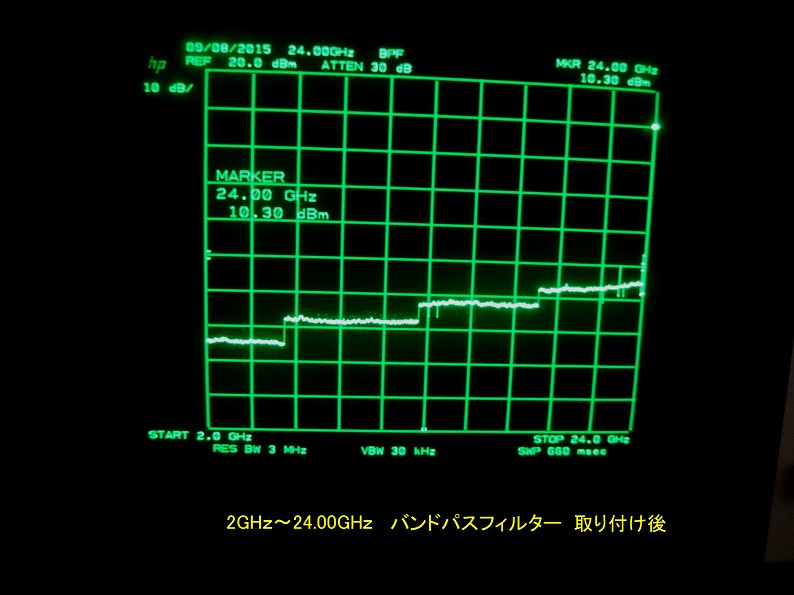

｛ 画 像 C ｝・・・・ 2.0GHｚ 〜〜 24.00GHｚ BPF 後の特性

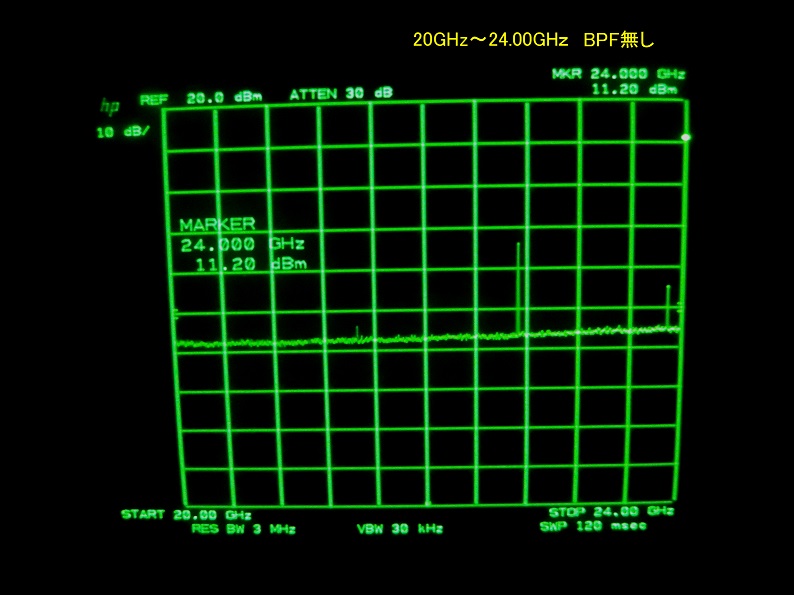

｛ 画 像 D ｝・・・・ 20.0GHｚ 〜〜 24.00GHｚ BPF なし特性

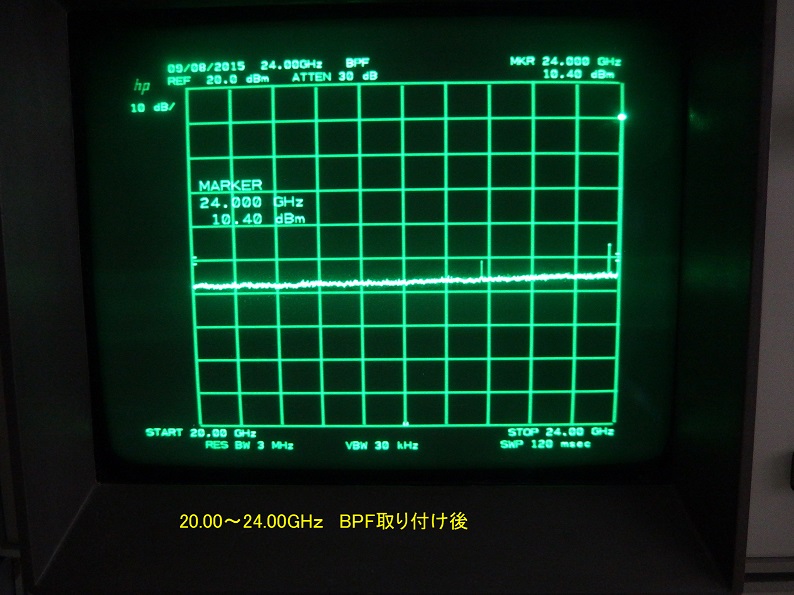

｛ 画 像 E ｝・・・・ 20.0GHｚ 〜〜 24.00GHｚ BPF 後の特性

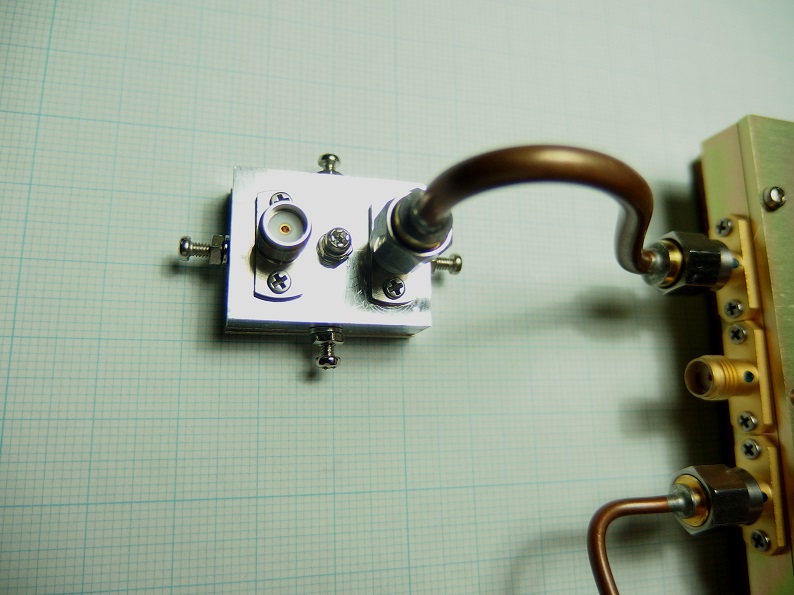

｛ 画 像
F ｝・・・・ BPF 外観

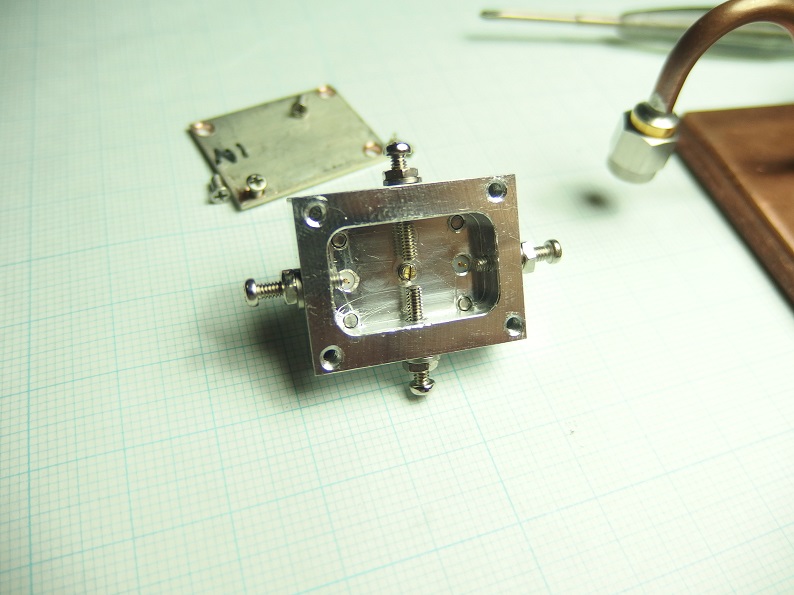

｛ 画 像 G ｝・・・・ BPF 内側
*********************
