24GHz プリアンプ実験   de JA0DFR Jul/28/2015

*********************************************************************
24GHz帯 ローノイズアンプ    *** JA0DFR *** 2015年7月26日

GaAs MMIC (20.0〜38.0 GHz)
Small Signal Gain : 17.0dB〜〜
NF : 3.0dB
MMIC 外寸サイズ : 3×3mm
単電源 : +3v〜+5v
スルーホール基板 : 25×30mm セブロン電子製
アルミケース外寸 : 34w×33D×12H セブロン電子製
1mm厚の電波吸収板 ・・ 1箇所必要。

このアンプで、24GHz帯トランスバーターの受信部に付け、感度確認
だけ行いました。SG信号源 -100dBmでFM IF親機信号(1280.00MHz)
のSメーター表示”S9”の状態にし、MMICアンプ1段プリアンプとして取
り付け、受信確認しました。(親機:IC-1275)

  SG信号源       Sメーター表示   (FM信号)
  -100dBm          S9    が    MMICアンプ付けて S9+60dBm
  -110dBm          S5    が    (ノイズ交じり) が MMICアンプ付けて・・・ノーノイズ S9+40dBm
  -120dBm          S1    が    MMICアンプ付けて ・・・ ノーノイズ S9
  -130dBm          S0    が    MMICアンプ付けて ・・・ S5
  -140dBm          S0    が    MMICアンプ付けて ・・・ S2

SSBサイドバンドの -140dBmで 耳Sでキャリア確認出来ました。

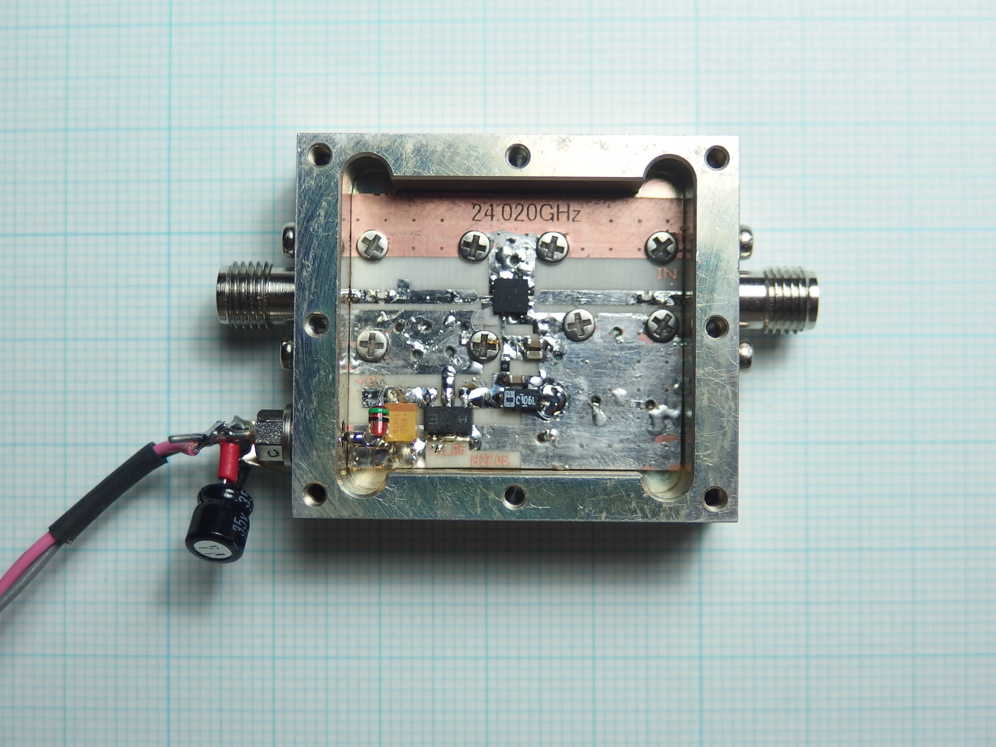

{画像}・・・・ 自 作 基板品 (JA0DFR) ・・・ 画 像 A

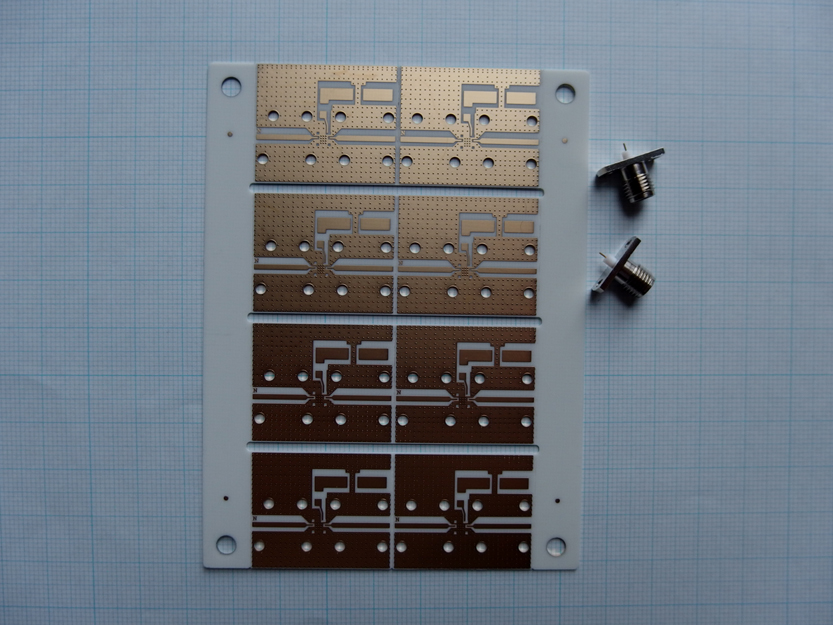

{画像}・・・・ セブロン電子製基板 (78L05付き基板)    ・・・ 画像 B

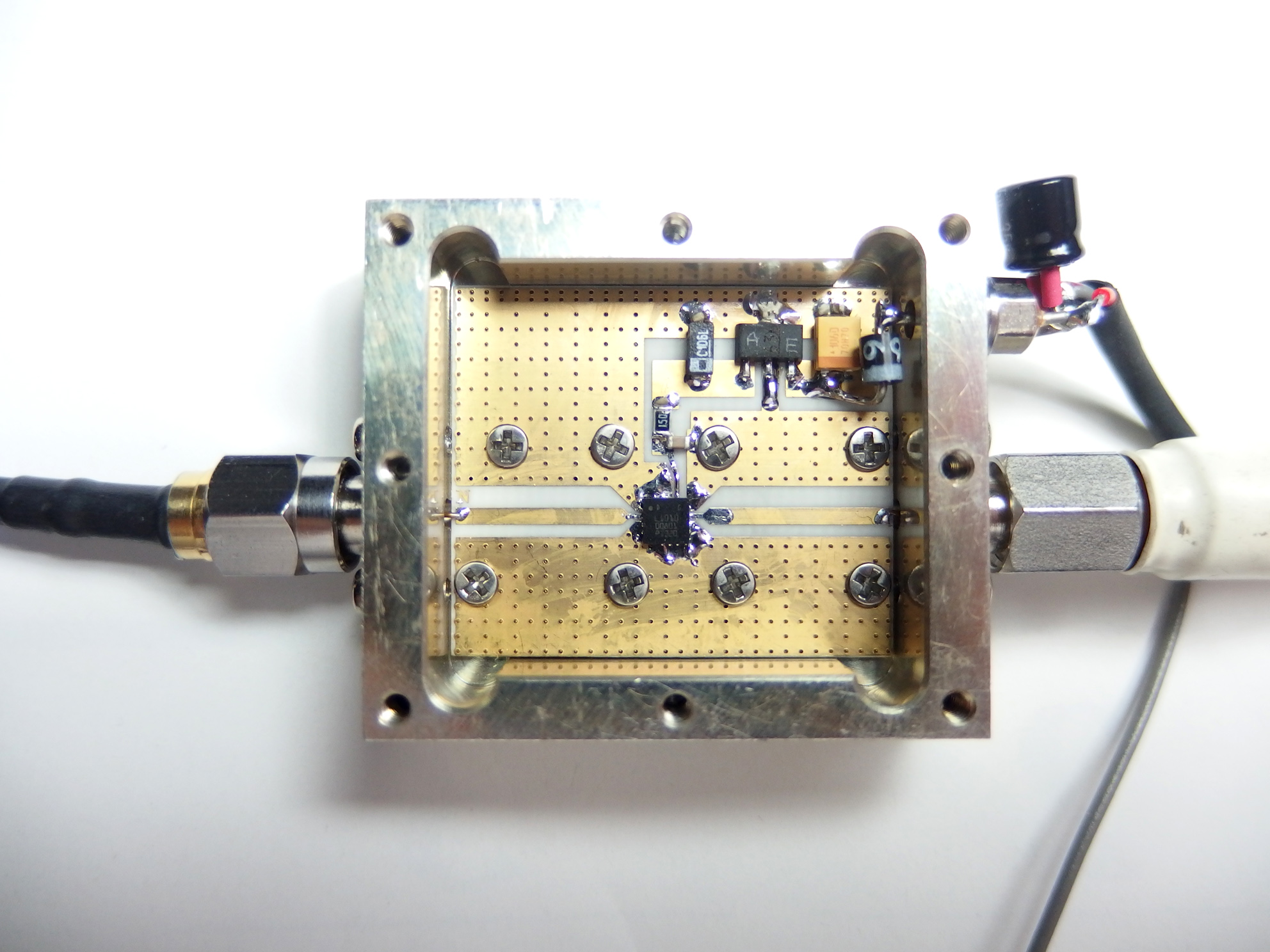

{画像}・・・・ 24GHz LNA 製作品    ・・・ 画像 C

*********************   dfr/hi-asatsuma    *********************

画像 A 自作基板品

画像 B セブロン電子製
 24GHz PCB

画像 C 24GHz LNA
