**24GHｚ帯
LAN用 HEMT//MMIC 手持ちの基板での、色々 予備実験 **
***07 Jul 2015
JA0DFR***
①HEMT・・・・NE3520S03の2段ﾀｲﾌﾟ。
②HEMT・・・・NE3514S02の1段ﾀｲﾌﾟ。
③MMIC（M/A-COM
Tech's ：ｆ：20.0～38GHｚ。NF：3.0dBG：17.0dB～～）。
”デバイス結合” ・・・・・・
｛チップコン0.3ｐﾀｲﾌﾟ｝：｛基板1/4ラムダスリット｝
”基板内” ・・・・・・・・・・・
｛負電源7660内蔵基板｝等

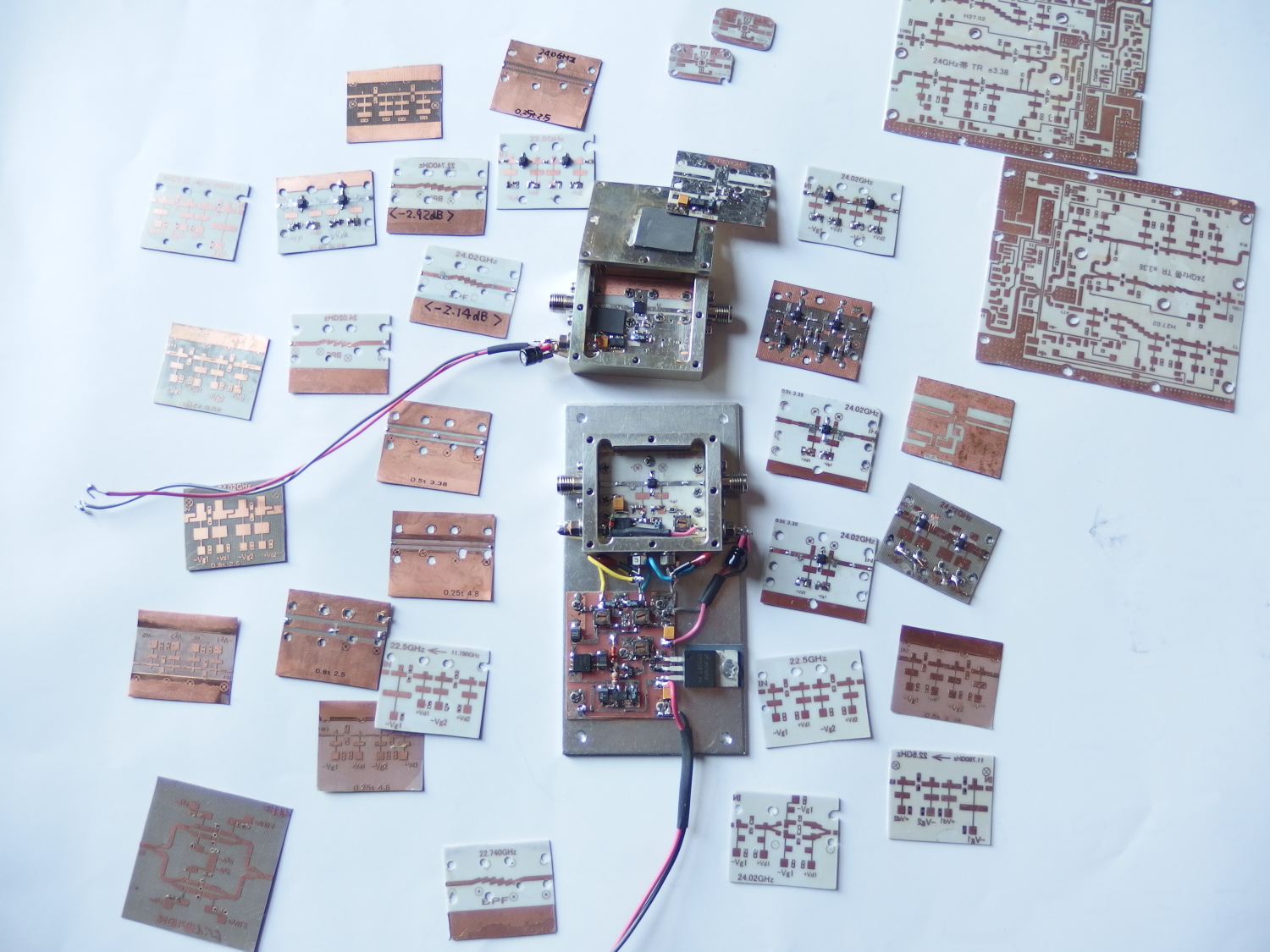

”手持ちの基板” ・・・・・・ ｛テフロン基板0.8ｔ｝：｛テフロン基板0.25ｔ｝
”手持ちの基板”
・・・・・・ ｛ガラエポ基板0.5ｔ｝
A：

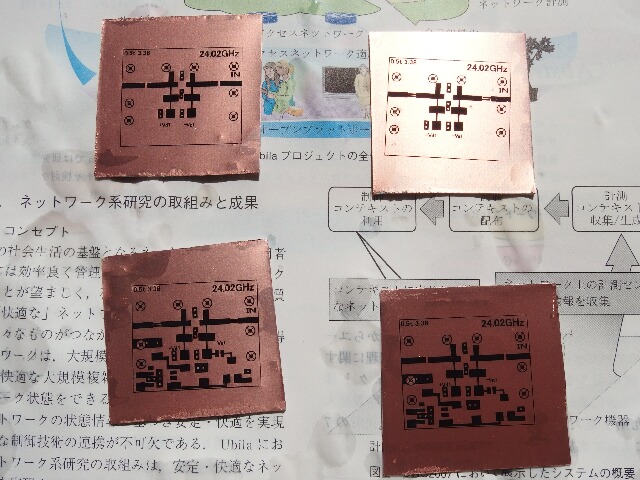

スリット結合ﾀｲﾌﾟ基板に取り付けたNE3514S02(1段・2段アンプ)
**調整スタブがクリチカル**
**2G～23.99GHz内の異常発振**
**
再現性には難しい**
B:
チップコン0.3p結合ﾀｲﾌﾟ各基板NE3514S02(1段・2段アンプ)
**利得+10～18dBm(2段アンプ)**
**2G～23.99GHzまでは異常発振なし**
**28GHｚ辺りで高い異常発振があり**
**再現性には調整で、ちょっと苦労しそう**
C：
NE3520S03の1段アンプ
**個々の基板のスタブ調整で異常発振**
**0.25厚のテフロン基板2段アンプもスタブ調整で異常発振**
この周波数帯は気難しいです。異常発振の原因は、自作のスルーホールの精度が
関係しているかも知れません。
**************************************************
D:
MMIC（ｆ：20.0～38GHｚ。NF：3.0dBG：17.0dB～～）
**3×3mmｻｲｽﾞの単電源（+5.0ｖ）**
**Ga：+17dB以上の規格品です。
基板に取り付ける時、ルーぺを必要としますが、
クリームハンダを利用して取り付けが出来ました。簡単に+15dBは取れるのですが、
ガラエポ基板を使っての入出力のストリップライン（50Ωライン）が少し長い為か、
少しロスがある様です。78L05三端子内蔵の手作り基板で、
MMIC取り付け・調整は意外と簡単に出来、レベルも安定に得ました。
別な小さなｱﾙﾐｹｰｽがありましたので、
ガラエポ基板0.5ｔ（50Ωライ1.18mm幅）上にMMICを付け調整しました。
これは+15dB利得があり、異常発振もせず、正常に動作しました。
今回いろいろ製作し、ガラエポ基板0.5ｔでも24GHz帯に使える事が分かりましたので
MMICﾀｲﾌﾟの、プロ仕上がりスルーホール付き基板で実験の予定です。
浅妻
久和
