簡易型信号源 135GHz用  de ja0dfr Dec/31/2011
**************************************************************************

  簡易型信号源 135GHz用     JA0DFR    2011年12月31日

簡易型の135GHz帯信号源が出来ました。

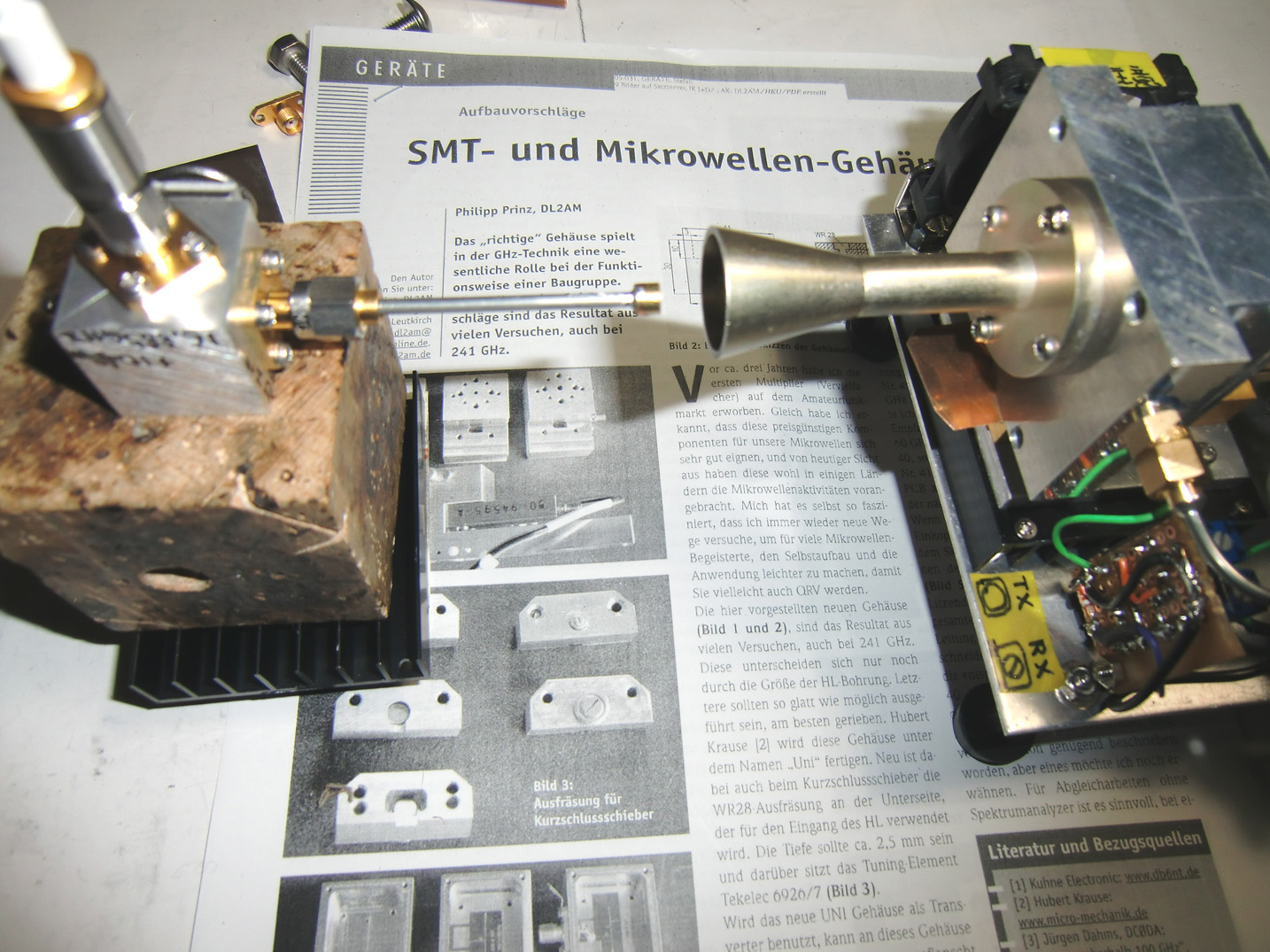

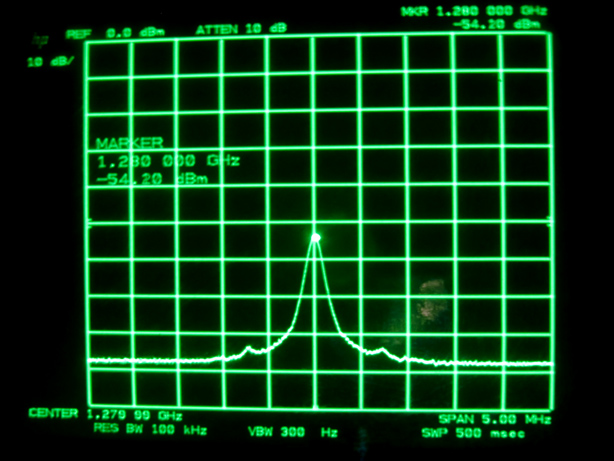

135GHz帯T/Rの受信IFで1280.00MHz ‐54dBmが見え、これで受信系のセット調整が
出来ました。又ANT調整が出来そうです。(信号源としては、十分なレベルです)
135GHz帯T/Rの受信系にセブロン電子製1.2GHzLNA 1段(NE3512S02)
G:23dBNF:0.8dBを使用しました。

とりあえず元信号源は、SGより16.885GHz:+10dBmを出し
SMAコネクター先にHMET”D”刻印のゲートを接続。
ドレインに2mm弱のひげを付けました。(ソースはカットの無接続)

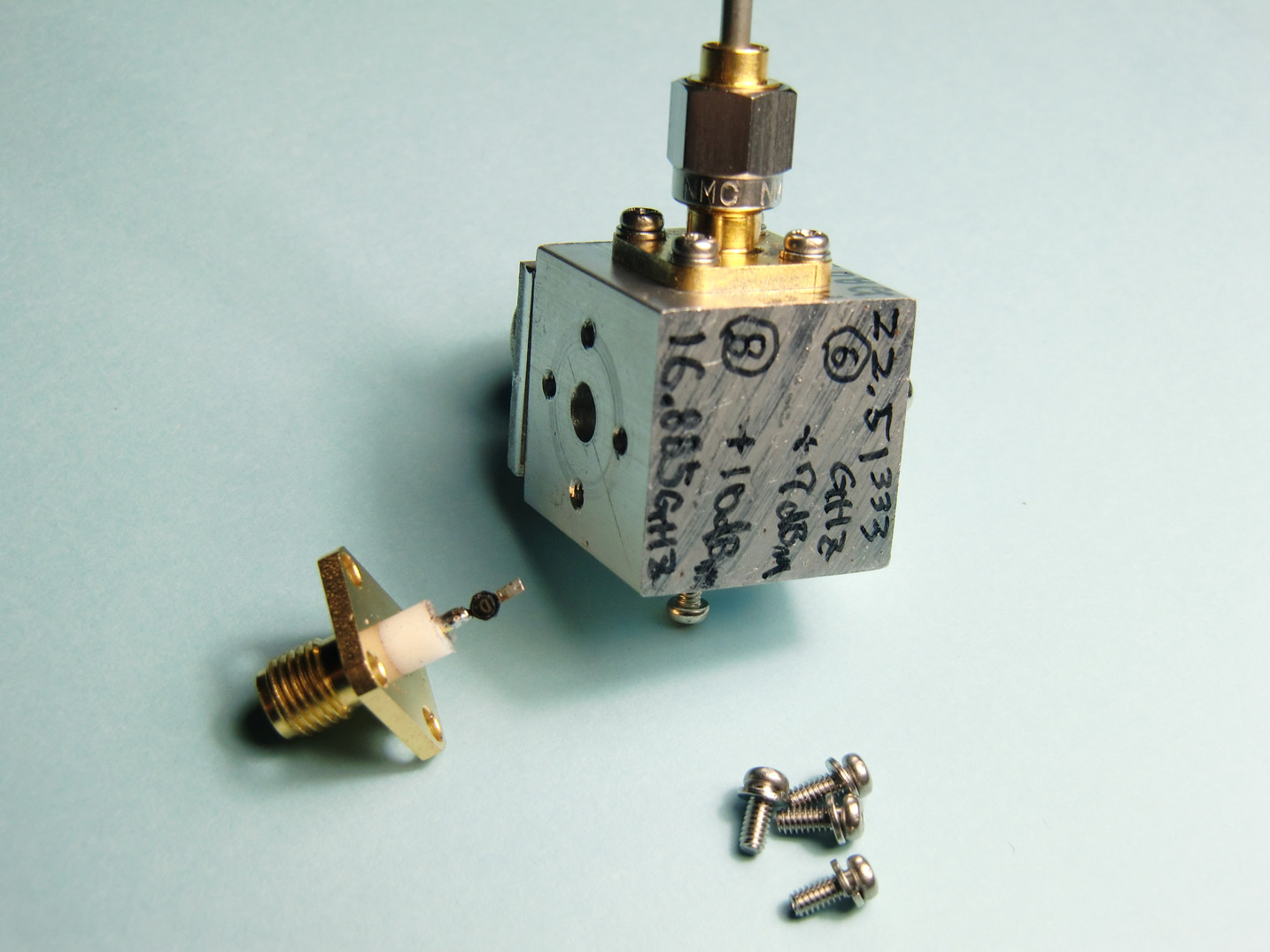

ケースは、アルミサイコロ2cmを使用。(ムサシで¥325でした)
デバイスは中心にくるように加工し、他面を2mmビスで目的の信号ピークを取りました。
6mmビスは、確認穴用です。

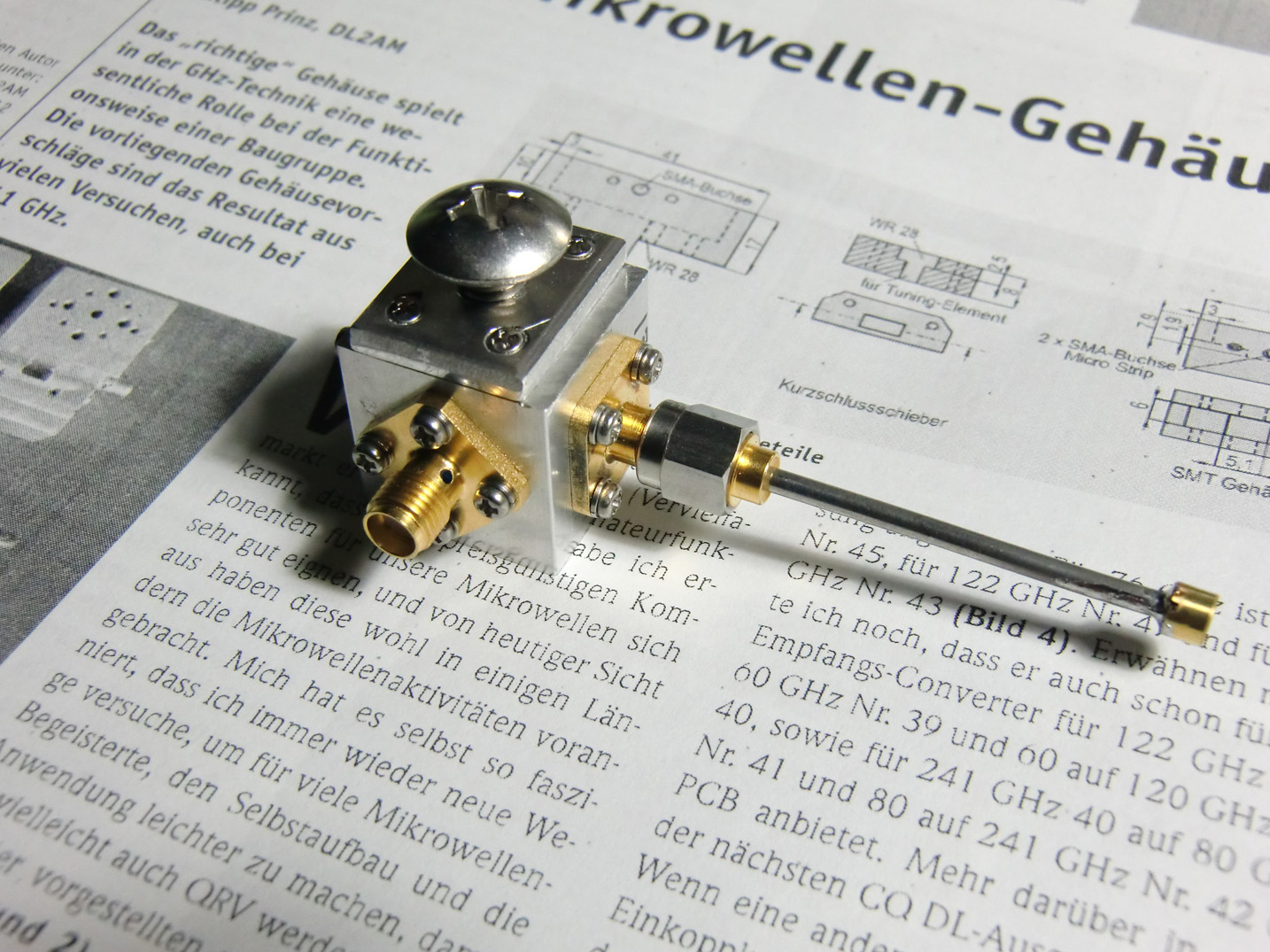

RGP局考案のSMAコネ+セミリジケーブル”管”(内寸約1.6mm)先から、その8逓倍波が確認でき、
試しにSGから22.5133GHz(+7dBm)の6逓倍波もみましたが、同じように信号が確認できました。

これから Solilock-10G Ver2 jf1wkx勝間さんのOSCで、6逓倍波用元信号源の製作です。

47GH帯、77GHz帯用も同じような構造で製作してみます。

                                    浅妻久和 JA0DFR

**************************************************************************
