8〜24GHz×2逓倍器（MMIC） 2011/09/17 JA0DFR
｛47GHz帯の局発逓倍器用｝

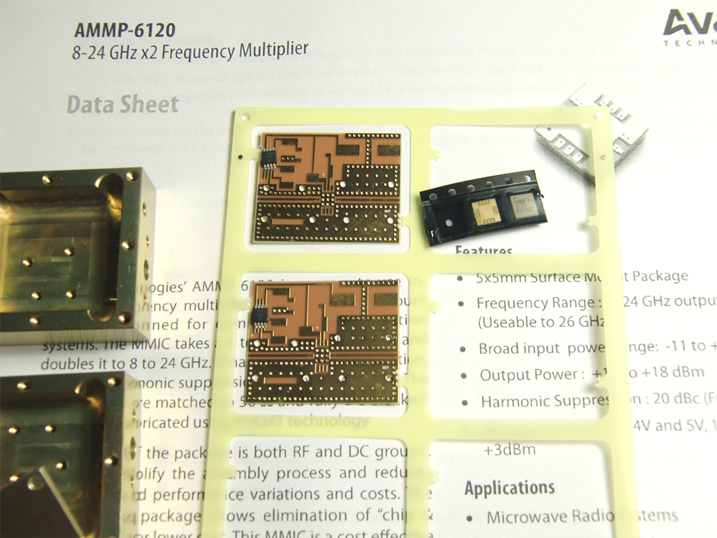

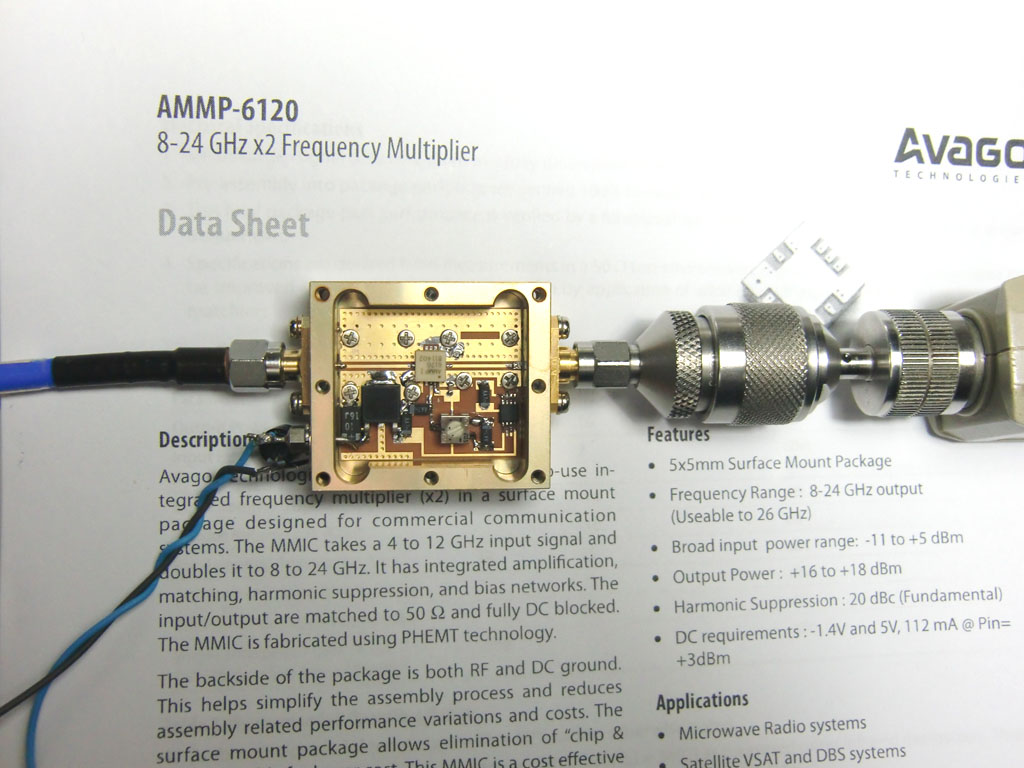

アバゴ・テクノロジー AMMP-6120（SMT5×5）
5×5ｍｍサイズの表面実装型 広帯域周波数逓倍器（MMIC）
IN
(+1.7dBm)： 4〜12GHｚ （6GHｚ 9.5GHｚ 11.45GHz 12.5GHｚ 13.0GHｚ）
OUTPUT
： 8〜24GHｚ （12GHz 19.0GHｚ 22.90GHｚ 25.0GHｚ 26.0GHｚ）
OUTPUT ：
Power +15.2ｄBm +14.2ｄBm +10.2ｄBm +12.1ｄBm +5.69ｄBm
Vd：+5.03ｖ Vg：-1.773ｖ
Id：114ｍA（入力+1.7ｄBm)
入手先 ：セブロン電子-OSAKA
Avaga社Data
Sheetパワー出力+16〜18ｄBmと記載がありましたが、

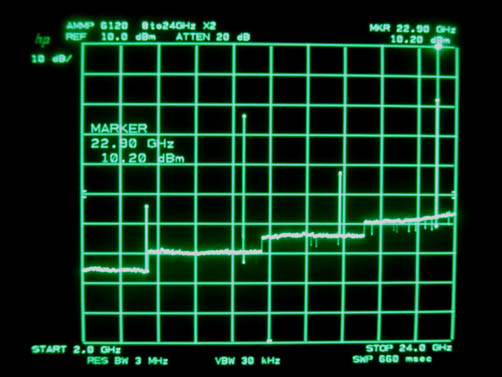

11.45GHz（+1.7ｄBm)入力でOUTPUT：22.90GHｚ +10.2ｄBm
数ｄBmのロスがありますが、基板及び、製作上のロスと思います。
47GHz帯の局発、22.90GHzに必要な レベル（+10ｄBm）が -Vg調整
（-1.4〜-1.7V範囲）で楽に出ますが、MMICのハンダ付け手作業で苦労しました。
浅妻 久和
|
|
|
|
|
