増田 です、

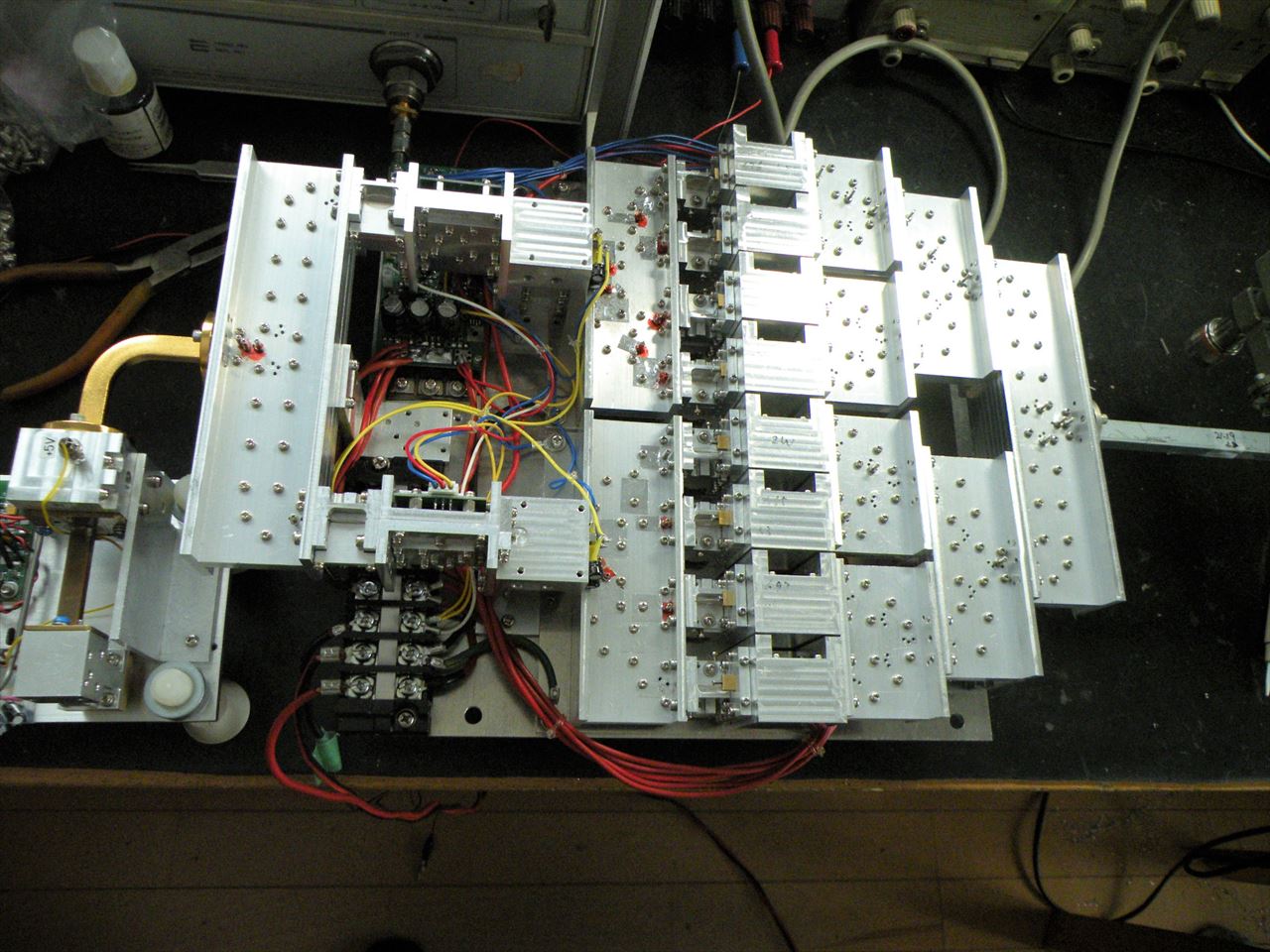

1年半ほど前から手掛けていた47GHzのSSPAがやっと完成して、本日笠井さん宛てに発送しました。
SSPAでの47GHzEMEを笠井さんに成功してほしいところです。
SSPAの出力は目標の10W出力に何とか到達しました、
単体のアンプでは8個共に2W近くのPOWERが出ていますが、合成するとPOWERの損失が大きく、
最終的に何とか10Wの出力でした。
2合成の出力では 3.1W、3.5W、3.6W、3.7Wで4合成の出力では 6.1W、5.8Wに落ち

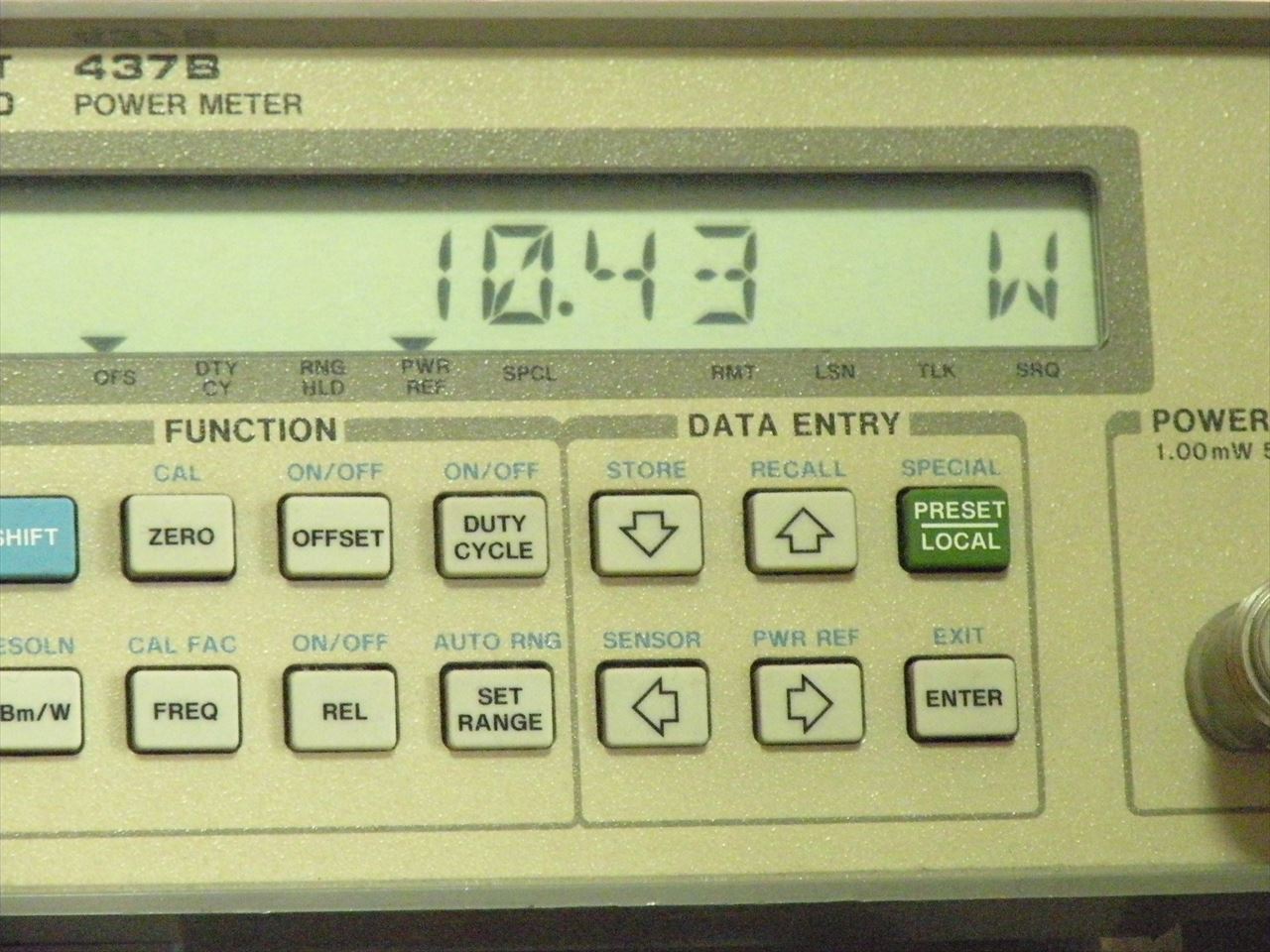

8合成ではさらに落ちて10.4Wです。
このY分岐合成はアイソレーションが取れないためか、損失が大きいです。
合成損失の原因として各増幅系統の位相差があると考えて導波管型の可変位相器を
10個制作して挿入したことで8W⇒10Wに POWERアップしました。
ドレン電圧を規格の最大値6.5Vまで上げていて入力が大きくなるとドレン電流が定格の3Aを
超えるので推奨値の2A設定を1.5Aまで下げて使っています。
ゲート電流の増加によるバイアス点の偏移を抑制するためゲートバイアス回路はOPアンプを
使った回路にしましたが、内部に挿入した、安定化用の抵抗10Ωがあるのでバイアスの偏移は
完全には防止できませんでした。
一応5分間の連続運転でも10Wは維持できる事を確認しました。
de JA8CMY 増田 札幌市厚別区
|
