47GHz_BPF de JA8CMY Aug/26/2019


増田です

47GHzのBPFを制作しました、

クーネのTRVはIFが144MHzですが、LOとイメージを減衰させるにはかなり切れの良いBPFが

必要です、

OE9PMJが設計した、TE01モードのBPFを制作しました、
良好な特性で、再現性が良いです。
DUBUSの4/2017に掲載されていたものです。

通過損失 1.26dB
-144MHzの減衰量 39.9dB
-288MHzの減衰量 50.3dB
(POWERメータでの測定でノイズレベルの影響を受けているので不正確)

24GHz用、77GHz用も掲載されています、
135GHz用はかなり小さくなりますが、
制作可能かもしれませ

de JA8CMY 増田幸雄  札幌市厚別区

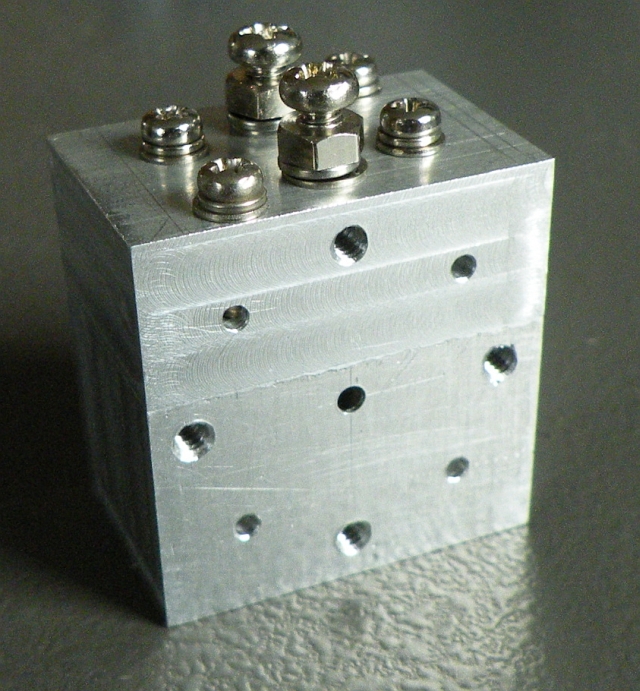

47G_BPF2

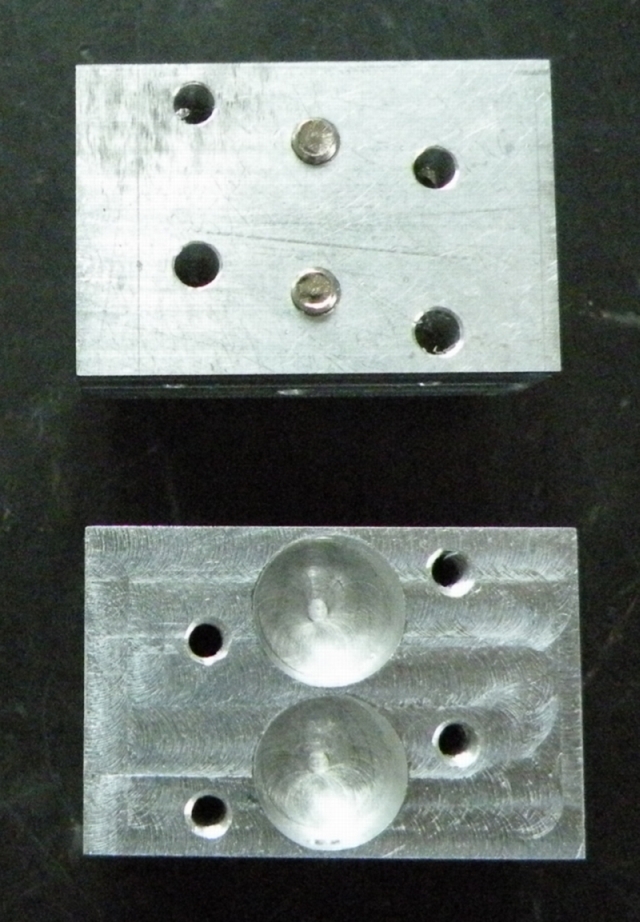

47GBPF1
