増田です

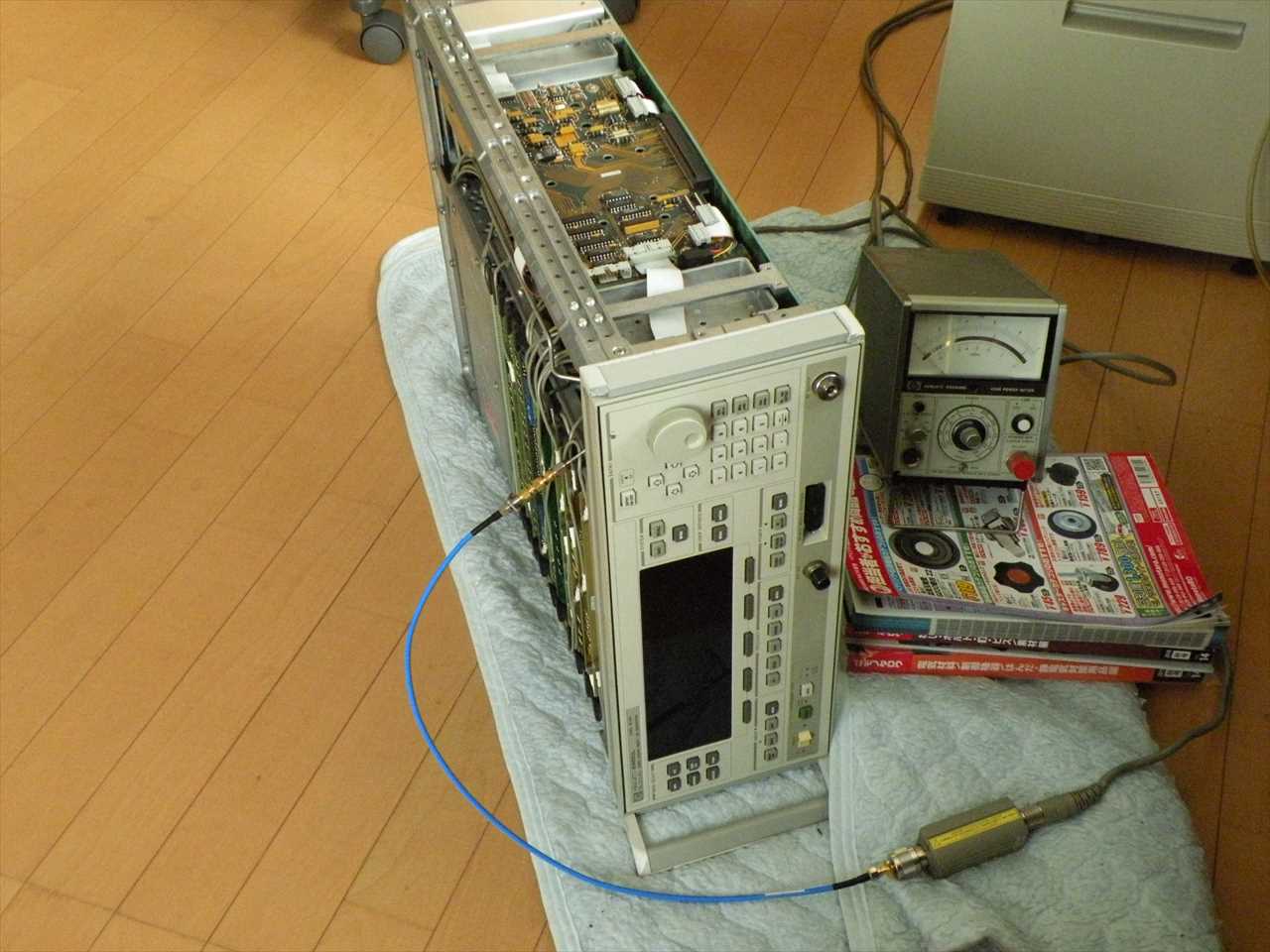

2ケ月程前にｵｰｼｮﾝで入手した50GHｚまでのSG 83650Ｌがやっと使えるレベルにまで復旧しました。
2ＧＨｚ以上はほとんど出力が出ず、エラーも出ていました、

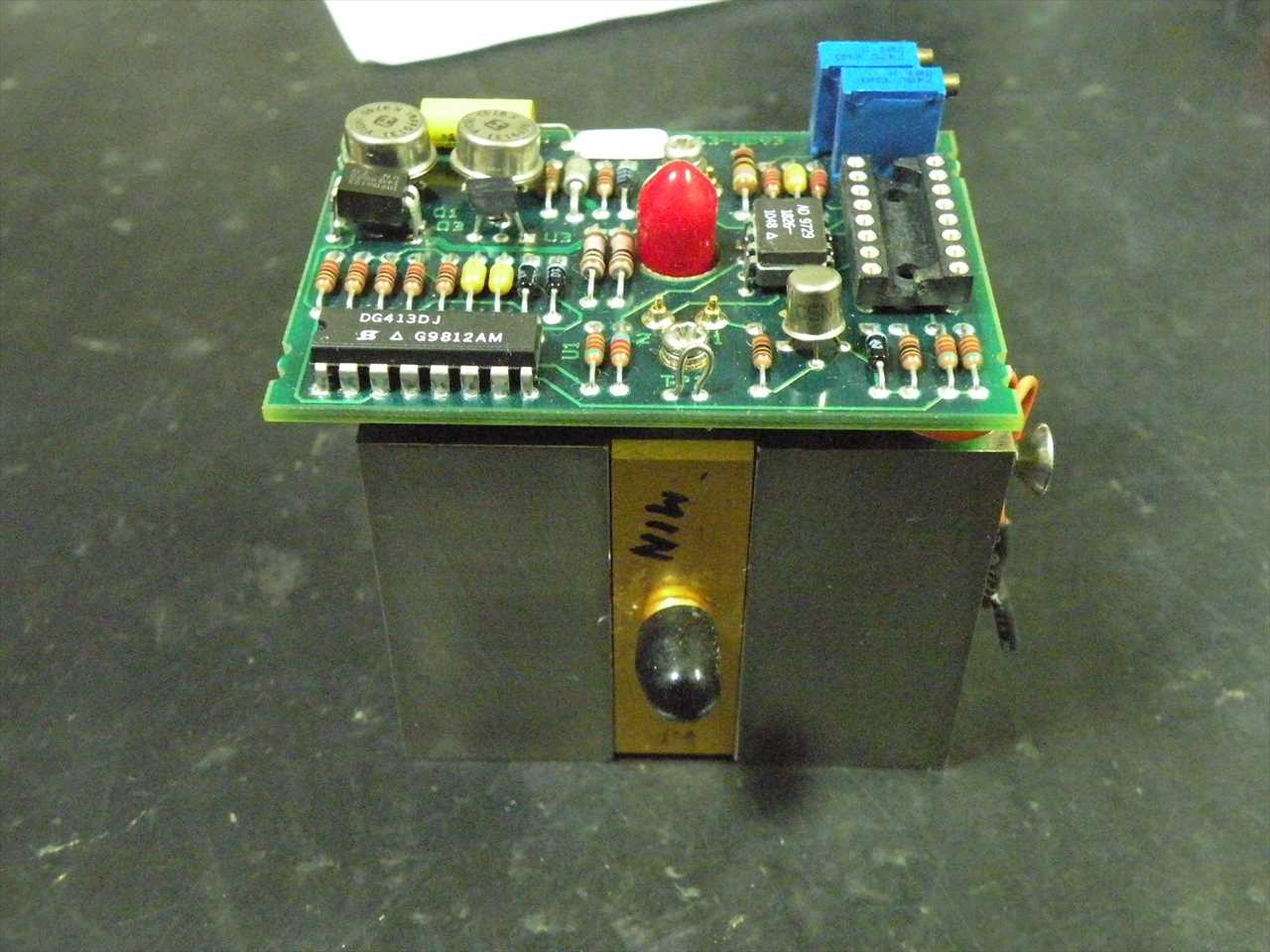

調べた結果、amp
mult ユニットが不良で、

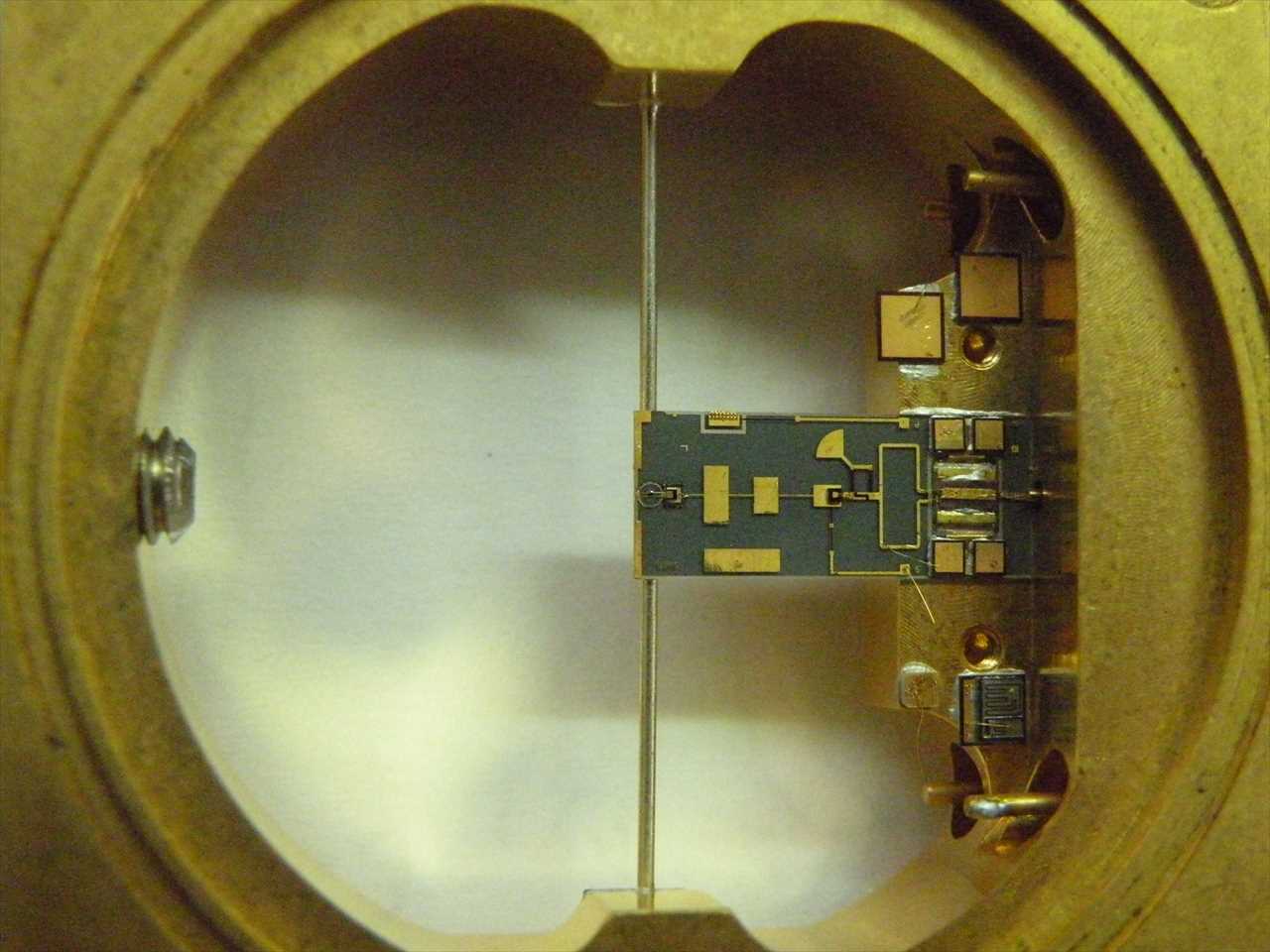

内部を調べたところＭＭＩＣアンプのドレンのボンディングワイヤーが溶断していました。
ボンディングをやり直しても又溶断することからＭＭＩＣが不良のようです。
さらに詳しく調べると、ＭＭＩＣの初段のゲートパット付近にボンディングの金線屑がありＧＮＤと
接触していました。
以前にこのユニットをメーカで修理した形跡があることから、この修理時のミスと思われます。
ＭＭＩＣを取り除き、50Ωラインで直結する改造を行い、
2ＧＨｚ〜7ＧＨｚの広帯域アンプを外付けする事にしました。
修理に先立ってバックアップ電池を交換したことから設定データはすべて消えていましたので、
ＥＥＰＲＯＭからデータを読み込んでみましたが、復旧しませんでした。
メンテナンスマニユアルを見ながらAmp Mult と、Aｍｐ Fil ユニットを繰り返し調整したところ
まだ完全ではないのですが、ほぼ使えるレベルに復旧しました。
47GHｚでも+15ｄBm程度の出力があり調整がかなり楽になります
de JA8CMY 増田 幸雄 札幌市厚別区
|
