水晶BPFの実験 de JA8CMY Feb/02/2018


増田です

森本さんの水晶BPFの特性が良かったので、
広帯域にできないか実験しました。
分周逓倍でFMモードも共用で6KHz以上が必要なので、
20MHzの基本波を使った12段構成で実験して、
3dB帯域幅は6.1KHzでした。
リプルは1.5dB程度におさまっています。
水晶は秋月から25個購入したものを選別せずに使いました。

リプルが少し大きくなりますが、10段でも6KHzは確保できました。

基本波で周波数は高いほうが広帯域化できるようです、
50.6MHzの3倍オーバートンでは6段で2.4KHzが限度で、低域側の減衰量も甘かったです

現状のTRVでは30KHzと少し広過ぎなので、2号機ではこのBPFに変更です。

de JA8CMY 増田幸雄  札幌市厚別区

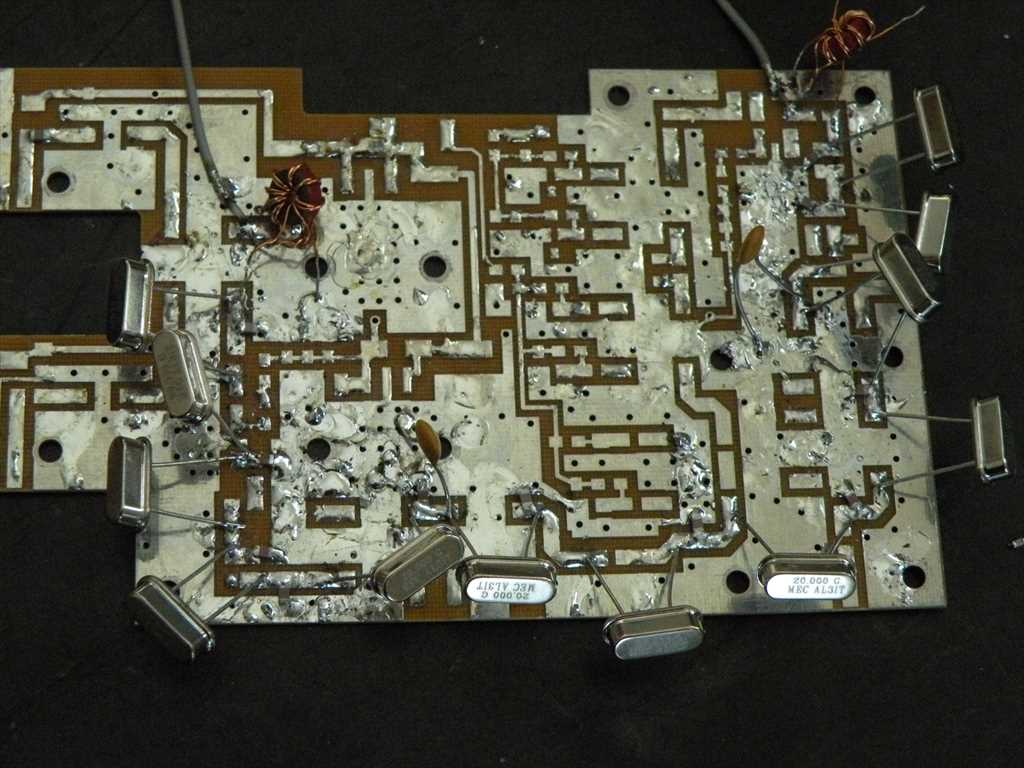

12段実験基板_R

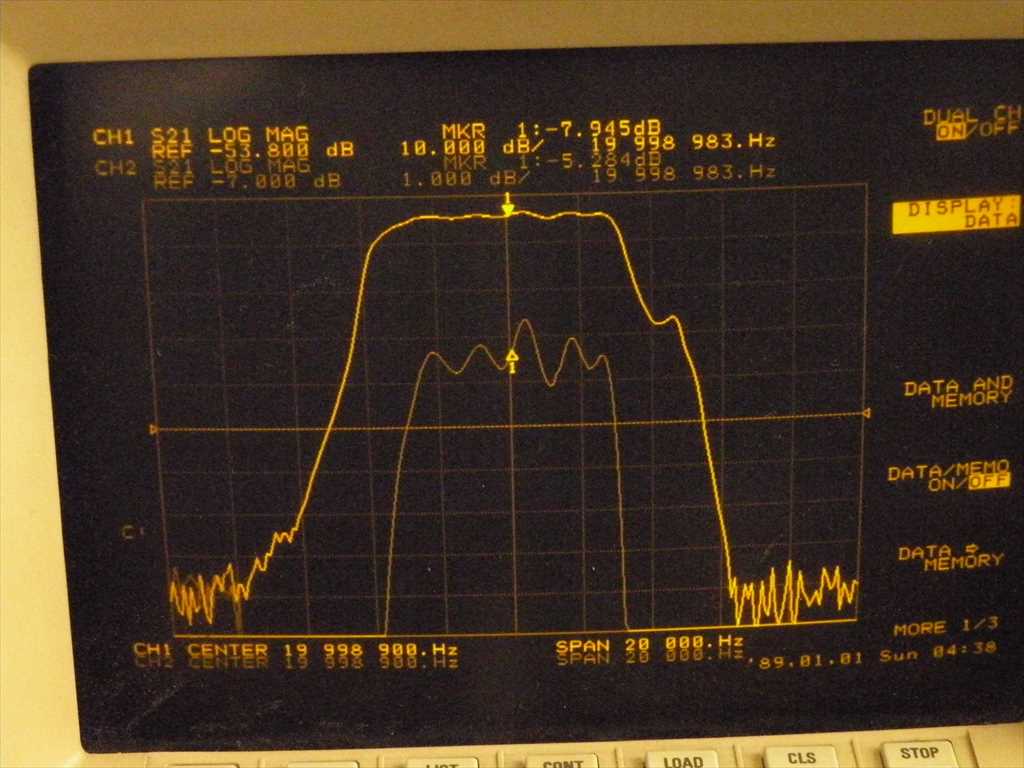

20MHz12段_R
