77GHｚ_LNA de JA8CMY Dec/15/2017

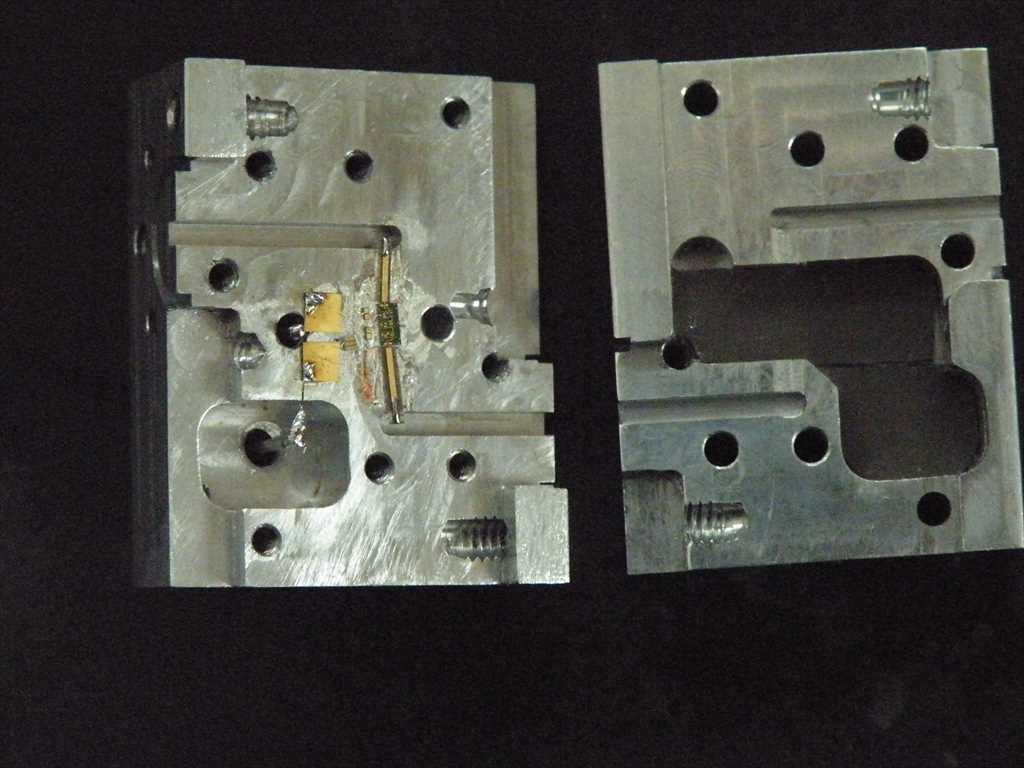

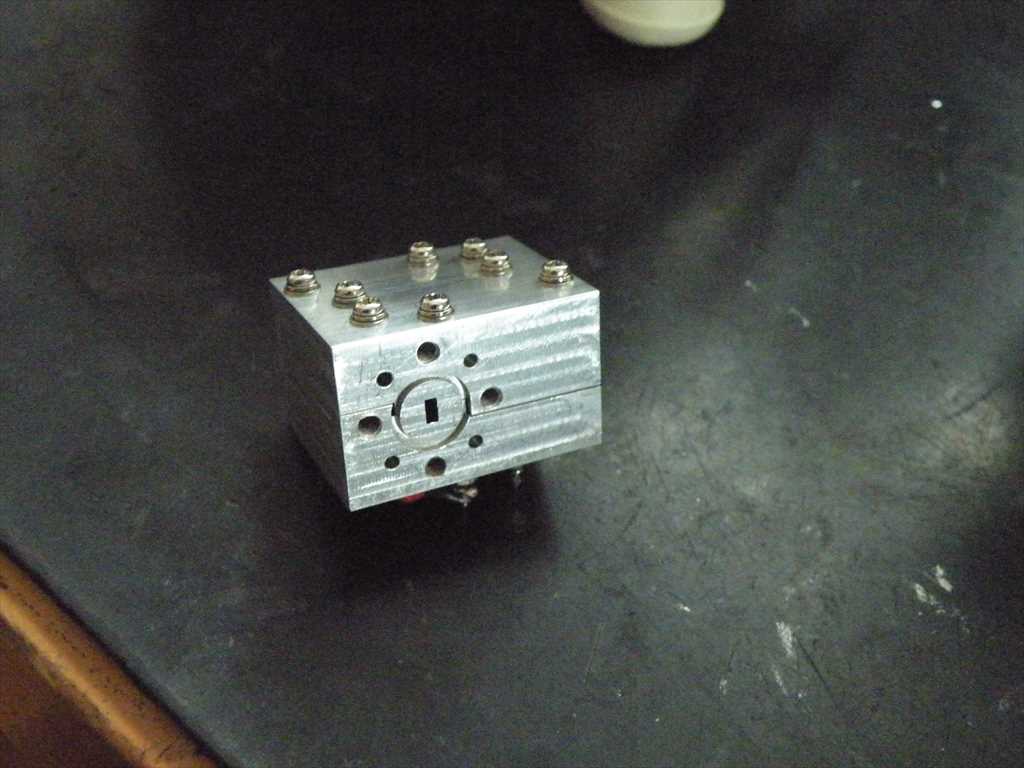

増田です 77GHｚのLNAを試作してみました、 デバイスはUMSのCHA1077を使っています。 小信号利得は10.8ｄBで、P1dBは+5.5ｄBm、飽和出力は+9.2ｄBmでした。 MMICのデータでは利得15ｄB、P1dBは+9ｄBmですのでかなり低い値です、 各接続部での損失を考えるとこの程度が妥当な値かもしれません。 MMICの最悪値から見ると、利得11ｄB　P1dBが+6ｄBmですのでこの値に近いです。 無調整の状態では利得が11.7ｄBありましたが、 もう少し良くしようと調整してかえって悪くなりました。 この周波数帯では調整が難しいです。 NFは測定環境がないので不明です。 MMIC単体のNFは4.5ｄBですが、2〜3ｄB以上は悪いと想定されます。 LNAとしては、利得15ｄB以上は欲しいところですので、2段増幅とするか、 利得の大きなデバイスを使うことになります。 de JA8CMY 増田 幸雄 札幌市厚別区 77GLNA内部 77GLNA_R
