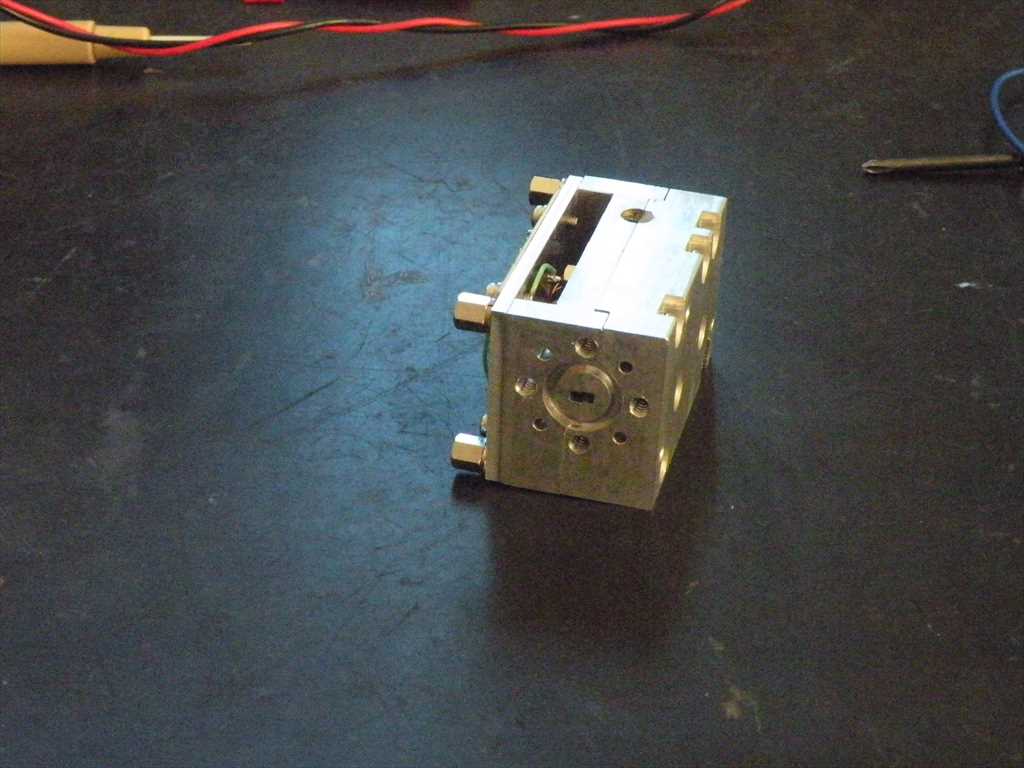

83ＧＨｚアンプの試作　de JA8CMY Aug/29/2016

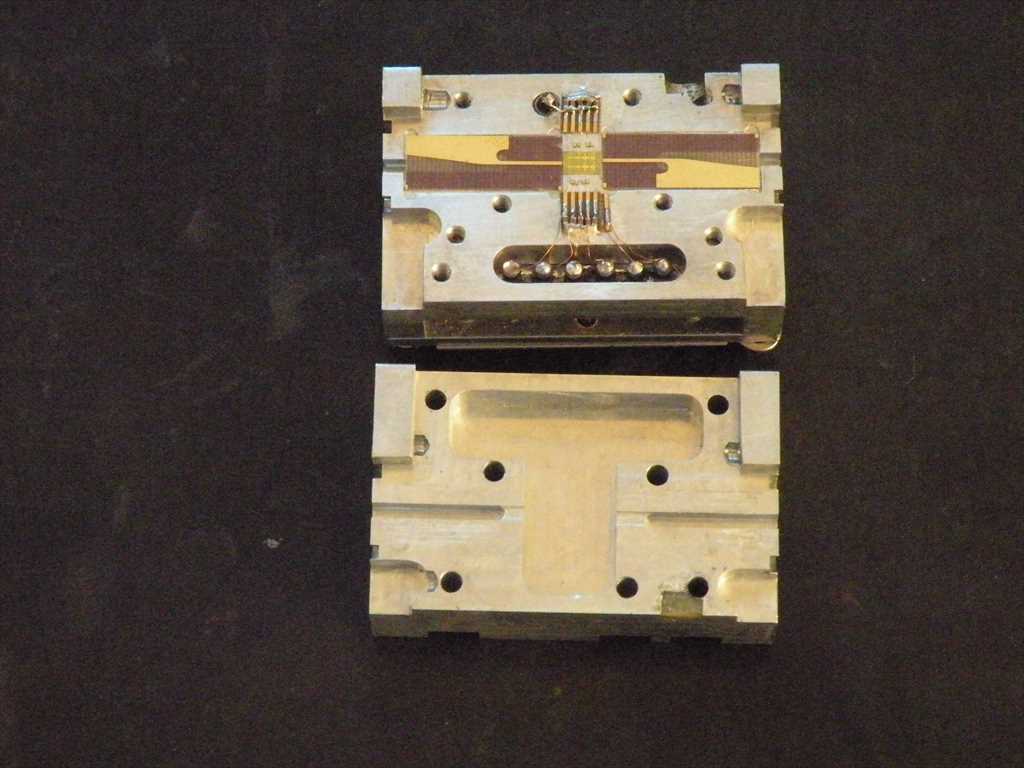

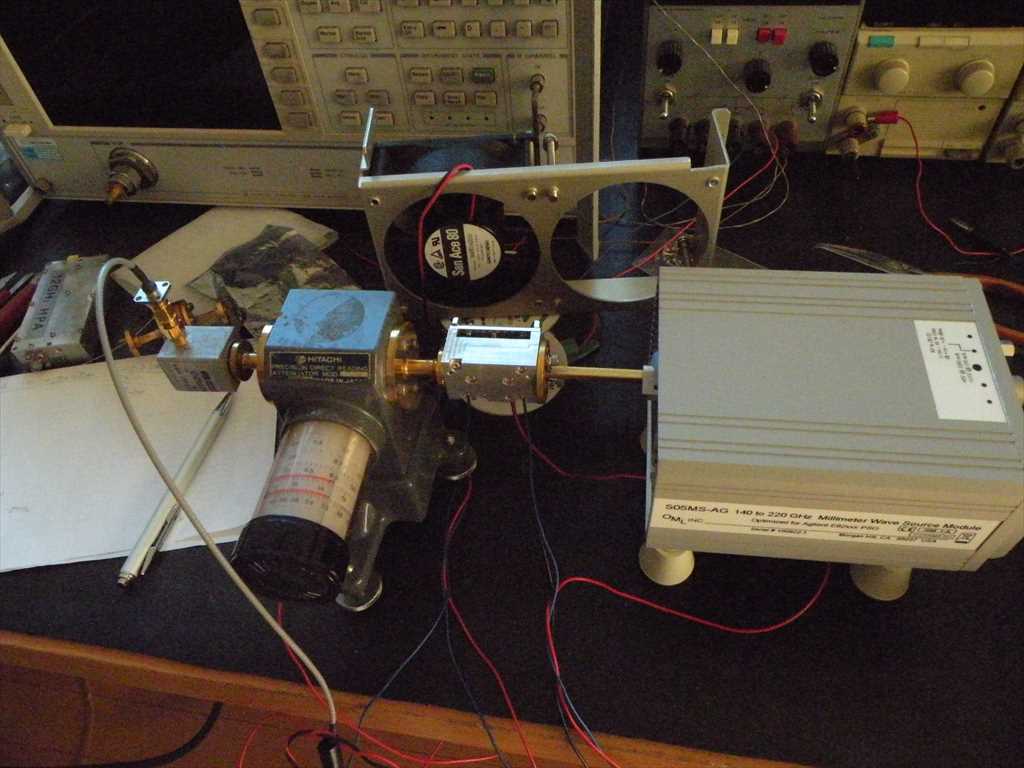

各局　増田です 　249ＧＨｚ用に83ＧＨｚのＰＯＷアンプを試作しようと思い、昨年から準備をしていたのですが、 なかなか手を付けることが出来ずのびのびになっていました。 最大の難関はボンディングで、最近用やっと成功率が向上し、失敗も少なくなってきたので、 83ＧＨｚアンプに挑戦、 ところが、最初から難関が待ち受けていました、手元にあったデータシートに接続パットの 記載誤りがありその後改定されていることがわかりました。 メーカのデータシートの記載誤りが見つかったのは初めてです。 記載誤りでＭＭＩＣ２個をボンディングの失敗と勘違いして不良にしてしまいました。 さらに今度はボンディング不良で１個をオシャカにし計３個も高価なＭＭＩＣを駄目にして しまいかなり落ち込みました。 しかし、ここであきらめず、４個目に挑戦、性能は悪いが一応動作するものが出来上がりました。 ＭＭＩＣは利得20ｄＢ、出力300ｍＷのものですが、出来上がったアンプを測定しましたら、 利得12ｄＢ程度、出力50ｍＷ程度とかなり悪い値です、もっとも測定系が正確ではないので、 目安ですが、手元の虎の子の70ｍＷアンプと比較してほぼ近い値と思われます。 入出力の整合が悪いのが原因と考えられますが、フインライン構造では調整が難しいので、 次は構造を変更して作り直しを思案しています。 増田 幸雄 札幌市厚別区
