24GHzフランジの製作 de JA8CMY Mar/31/2016

増田です、

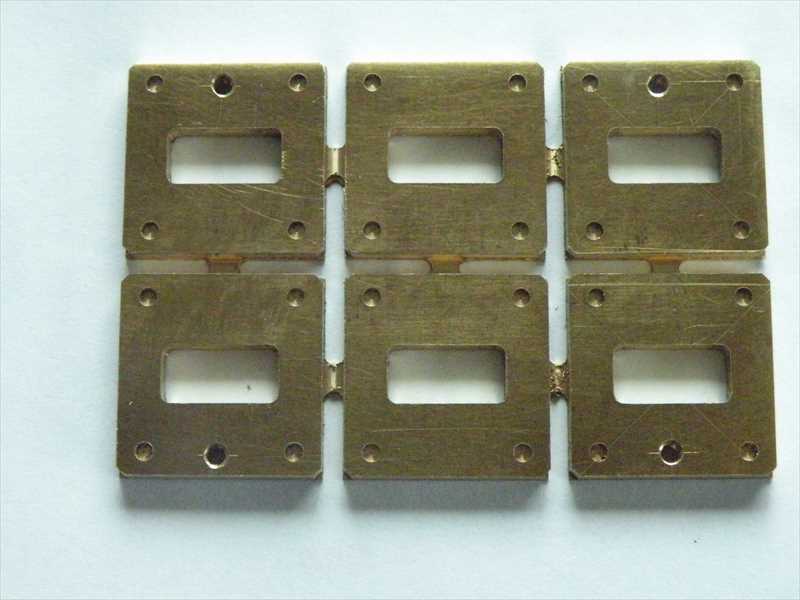

24GHzの導波管用に、フランジを作りました

3mm厚の真鍮板をNCフライスで6枚作成しましたが、4時間もかかってしまいました。

2mmのエンドミルなので折損しないように負荷を軽く設定したためですが、

真鍮は思ったよりは柔らかく、アルミのような粘りもなく切削はしやすいです。

6枚を4時間ではヤスリを使って手加工した笠井さんとあまり違いがないですね、

ただ見ているだけですので途中で眠気が襲ってきました。

CAMの設定にまだ自信が無くそばについていないと何が起こるか心配なもので・・・・


増田 幸雄
札幌市厚別区

こんにちは

4時間で6枚はとても早いです、それにやはり綺麗ですね。

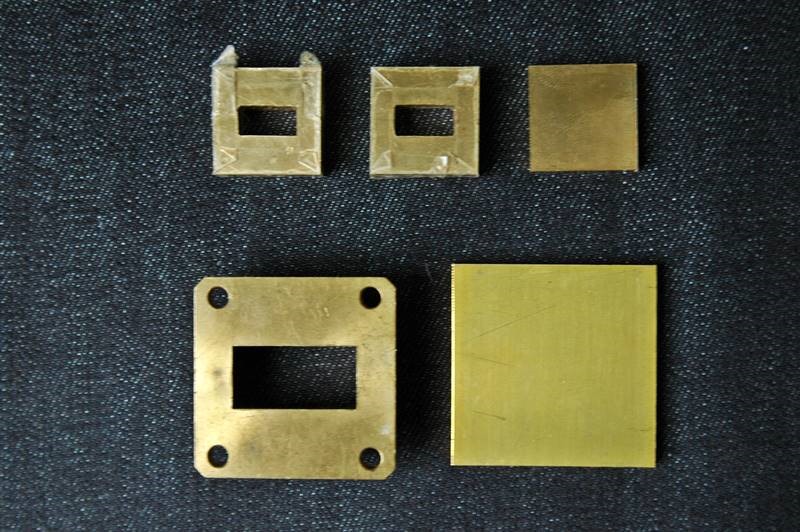

添付の物も同じ3mmですが、ボール盤穴あけ+やすりがけです。
少しでも早くと2枚をセロテープで張り合わせ2個一で作りますが
4枚作るのに4時間では出来ませんね・・・
人間は、いや老人は機械と違い疲れる飽きるですので

 お見受けした所四隅は手で「 」を作る様ですね。
でも楽ちんはよい事です、100枚くらい頼みましょうかHi

De JA1WQF 笠井
