24GHz 2Wアンプの制作 de JA8CMY Jan/03/2016

24GHz 2Wアンプの制作   JA8CMY

新年あけましておめでとうございます、

本年もよろしくお願いいたします。

24GHzでHigh Power を出せるデバイスが製造中止になり、

在庫品を探しが見つかりませんでした。

27GHz以上の周波数帯用はあるのですが、

24GHzでは出力、利得とも低下して使えそうもありません。

2W出力のMMICを入手し、16合成して出力20Wを目指すことにしました。

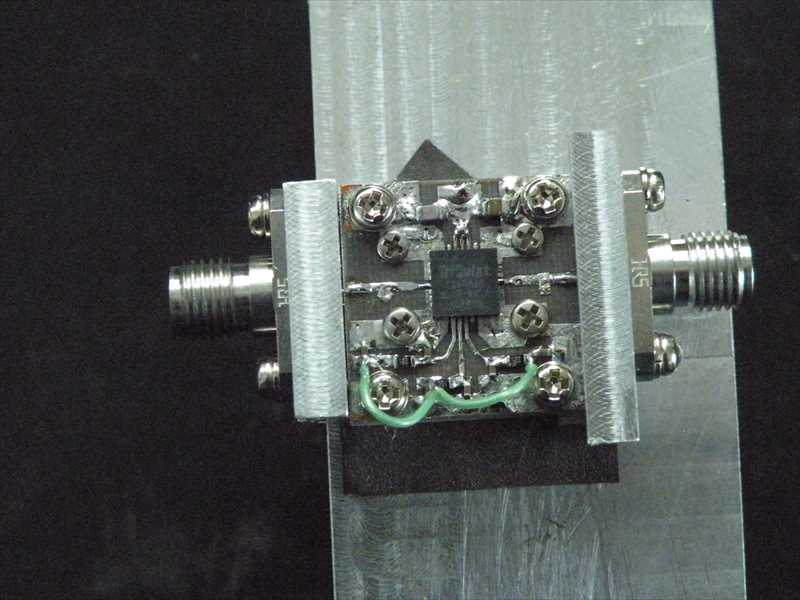

まず単独のアンプユニットを作り特性をみてみました、

定格電圧6Vでは1.8W程度の出力ですので、無理を承知で

最大定格の6.5Vまで上げてやっと2Wの出力に達しました。

電流も2.5A流れ発熱も大きいです。

MMICは5mm×5mmと小さく放熱はこれまでと同じ方法で

1.8mm×1..8mmの銅板を基板に埋めこんでいます。

アンプユニットは18mm×18mmと小型ですが、DRV段用も含めて20個を作り

出力は導波管による合成です。


これまで手掛けたのは8合成が最大で16合成は初めてになります。

周波数が高くなるにつれ電力合成も難しくなりますので、

構想通りに出来るかはやってみないとわかりません


増田 幸雄
札幌市厚別区
