830GHzでの通信実験  de JA8CMY Mayr/13/2014


830GHzでの通信実験 JA8CMY 増田 幸雄


屋外で830GHzの屋外通信実験を行いました。

830GHzは屋内のフイードホン対向で数cmしか届きませんでしたが

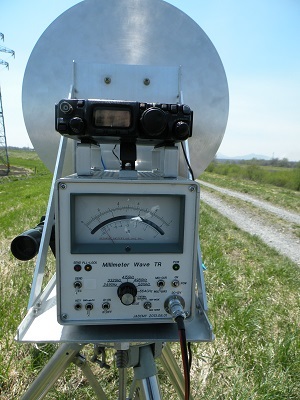

パラボラを使った屋外実験で50mまで信号を確認できました。

50mではまだ信号に余裕があったので100mまで距離をのばして受信を試みました。

結果は残念ながら信号らしきものが何とか判別できる程度でした。

830GHzの場合ANTが400mm径では大きすぎて方向調整がかなり微妙です。

200mm以下の小さいANTの方が良いようです。

ルビジュームOSC基準なので830GHzでも周波数安定度に問題はありませんでした。

使用したルビジュームOSCは周波数の揺らぎがあるので、

25MHzのOCXOをロックしてREF信号としています。

逓倍数が大きくC/Nの劣化はありますが、トーンは安定していました。

受信用MIXを送受信に使った実験ですので、83GHzLO信号の10倍波利用です。

498GHzまではかなり強力に受信できるので、

低い周波数から順に方向合わせを行いながら微調整をして、

弱い信号でも何とか方向を合わせることができました。

現状83GHzのLO信号レベルは20mW程度ですので、

60mWまで上げた3号機でPOWアップを計画中です。


増田 幸雄
札幌市厚別区
