249GHz MIXのバックショート改造 de JA8CMY Feb/02/2014

ミリ波用バックショートの紹介  増田 幸雄

249GHz用のMIXを利用して300GHz以上周波数を受信する場合、
周波数ごとにバックショートの位置が異なる問題がありました。
MIXのバックショート位置により6dB~8dB程受信感度が変化しますので、
周波数毎に最適値に調整できるよう超小型のマイクロメータヘッドを利用して、
可変型のバックショートを製作しました。
バックショートの穴径は0.9mmで、マイクロメータの先端径2mmのため
そのままは使えませんでした。

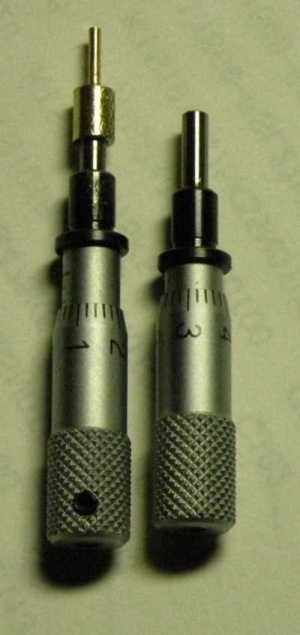

写真のように2mm→0.9mmのアダプタを作り、
バックショートの穴径を0.95mmに広げて装着しました。
各周波数ごとの最良位置をマイクロメータの目盛りで読み取れますので、
周波数を切り替えても即調整できるようになりました。
アダプタの肩の部分で止まる様に穴を加工し、
押し込み過ぎてダイオードを壊すことを防いでいます。


増田 幸雄
札幌市厚別区


μメータヘッド

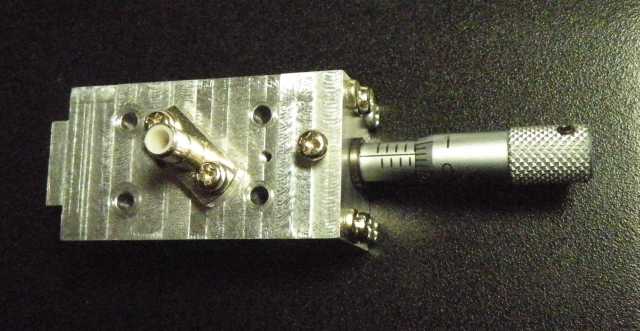

MIX
