24GHz_EME用TRV de JA8CMY Jan/09/2013

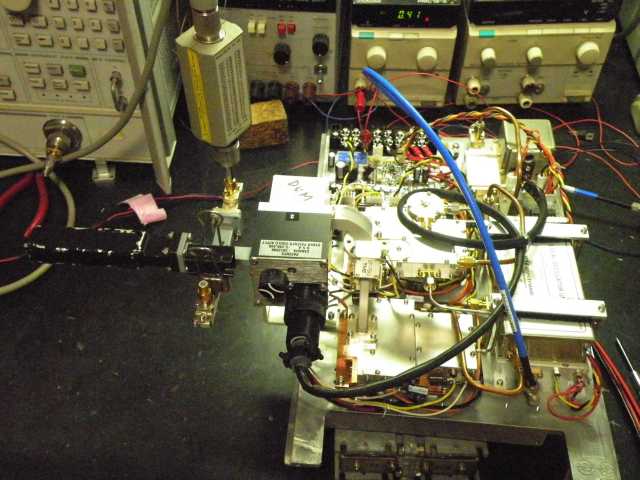

 24GHz 20WTRVが完成    JA8cmy 増田

 今年の正月休み中はEME用のTRVを作っておりまして、やっと完成しました。
以前に製作したものは8合成で30W出力でしたが、POW用ICが高額なので、
今回は4合成で20Wを目標にしました。

 POW ICは温度が上がると出力が大きく低下する特性があるので、
ペルチェモジュールで冷却し、安定した出力を得ます。
ペルチェモジュールは200Wものを2枚直列に使い、12Vで15A程度流しました。
 4合成アンプでは冷却なしで18W程度ですが、
冷却すると22Wと20%ほど出力がUPし有効な方法です。

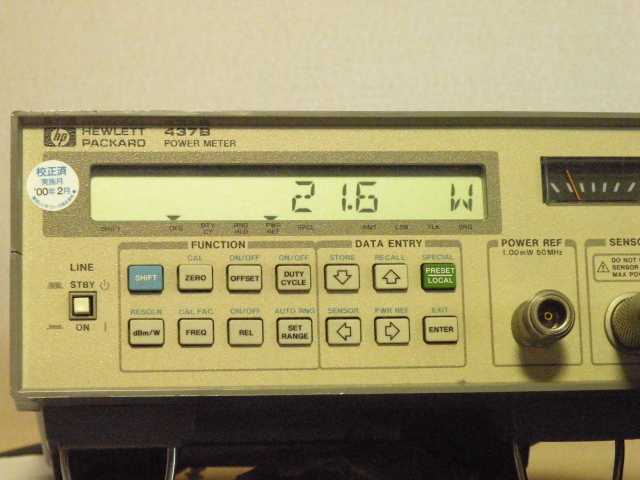

完成したTRVは導波管切り替え器を通したFEED 口で
20〜21Wとなり目標とした出力になりました。

 20W出力でのQSOが可能か確認するために使うようで、JA−JAでの初QSOを目指しているとの事


増田 幸雄
札幌市厚別区
