JA8CMY 24GHz_POWamp  Feb/16/2011

各局      JA8CMY 増田

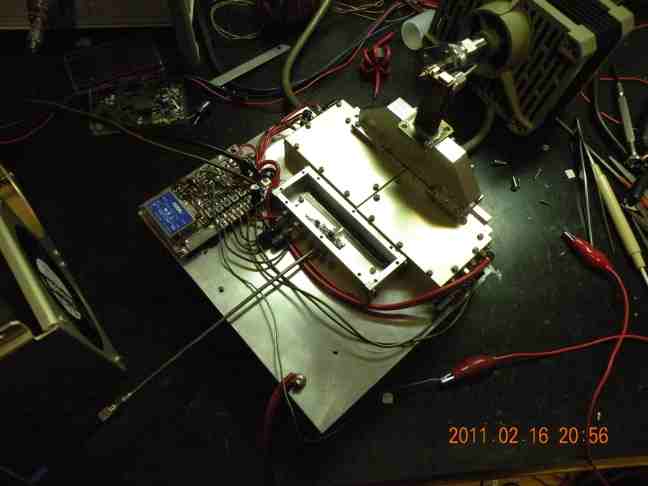

24GHzの30W POWアンプの製作を進めておりますが、

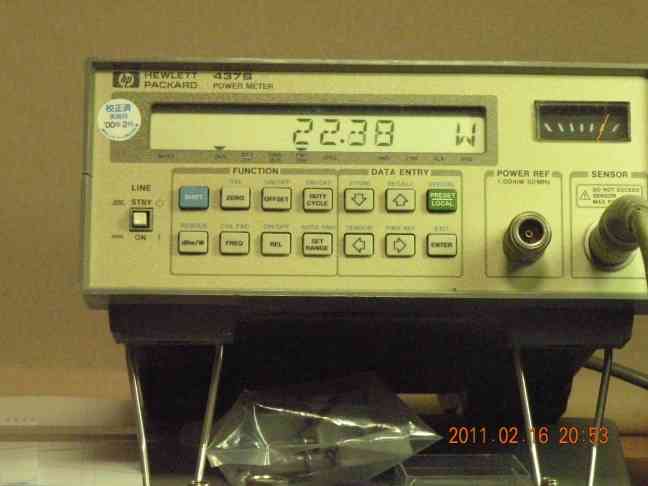

4合成の段階で目標の18Wを超え22Wとかなり良い結果です。
2合成の段階で12W程度でしたので、合成損失は2Wと予想より少ない値でした。
出力合成は導波管のT分岐方式ですが、調整箇所はビス1本のみで、
効果も0.3dB程度ですので無調整でも良いぐらいです。

今後はこの4合成アンプ2台を合成して30W以上を得る計画ですが、
この調子でうまく行くと40Wに近いPOWが期待できそうです。

増田 幸雄
札幌市
