JA8CMY 5.7GHz100Wアンプ製作実験報告  Jun/04/2006

YQP−ML各局
               JA8CMY 増田です

明けましておめでとうございます
今年もよろしくお願いします。

EME用として製作依頼を受けていました

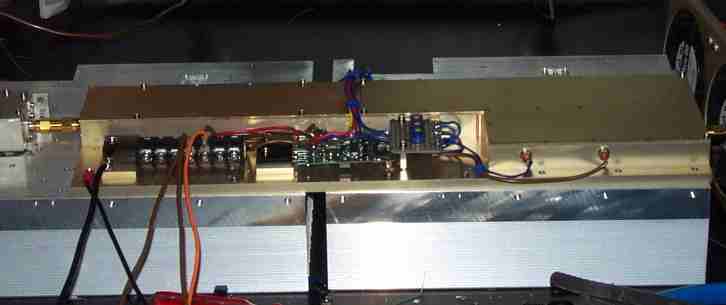

5.7GHz100Wアンプが昨年の暮れに完成しました。
5.7GHz帯でのHIGHパワーは初めてなのでなかなかPOWが出ず、しかも高価なFETを2個も飛ばしてしまいました。
構成は
FLL351⇒TIM5359-35SL⇒TIM5359-60SL×2です。
入力300mWで出力100Wの性能が得られました

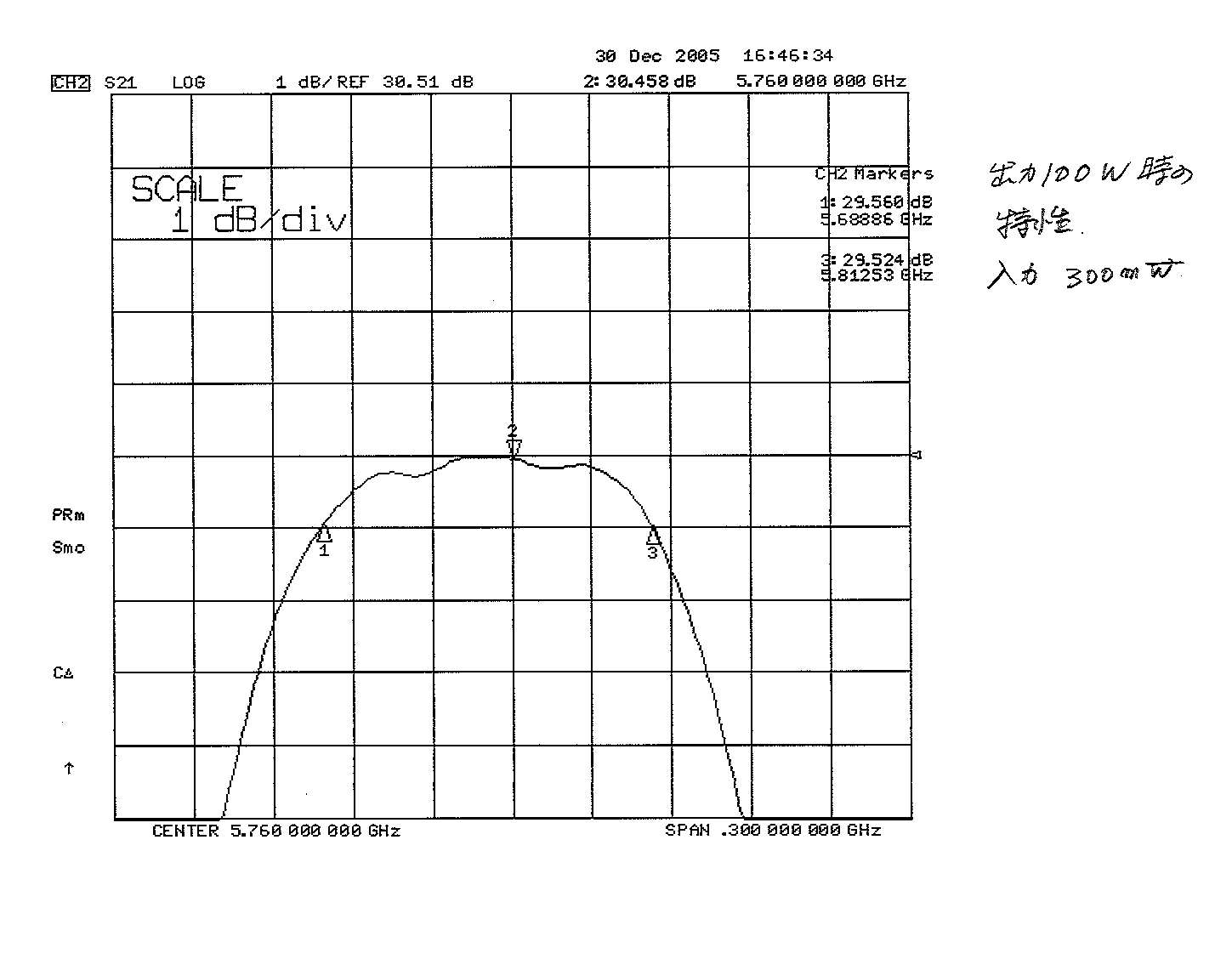

添付したのは300MHzスパーンでの特性で120MHz帯域で1dB以内の振幅特性でした。
内部整合型のFETは広帯域なのですが、初段のFLL351と測定用プリアンプの特性で狭帯域になっています。

消費電力は大きく、13Vで、35A程度流れます。

製作依頼の物件は一段落したので、今年の計画は83GHzのインパットOSCを注入同期で周波数安定化後、
3逓倍して249GHzのHIGH POW化です。

増田 幸雄
