◎◎●７７Ｇ帯ＴＲＶ信号源の製作 ●◎◎ JA0BNK 坂上要作 2011-1-6
◆◆ ７７Ｇ帯信号源の製作 ◆◆ JA0BNK 坂上要作 2011-1-6
１．要旨
ドレーク 2880 を使って、「７７Ｇ帯信号源」を製作しました。
２．ユニット

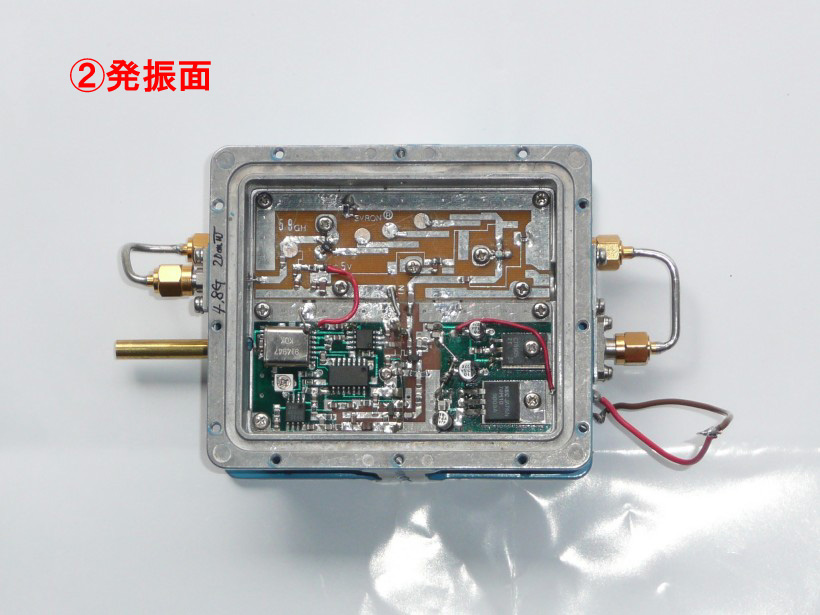

①局発ユニット；ドレーク 2880 で、9.494M の水晶にて、2.430G を発振。

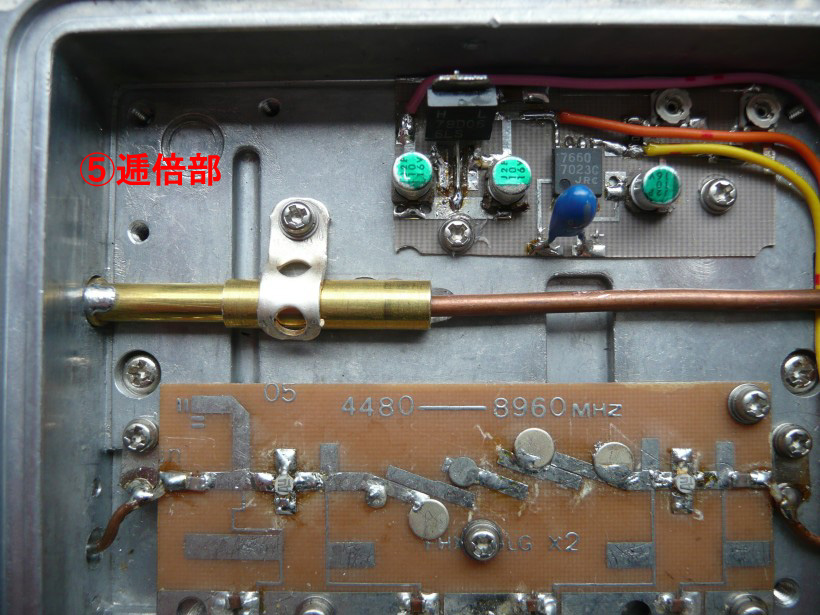

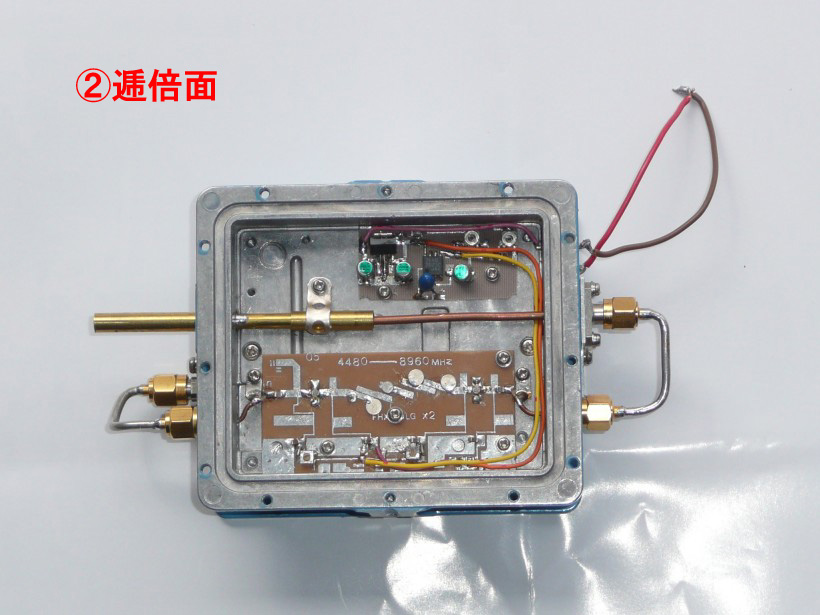

②逓倍ユニット；2.430G を、2逓倍の 4.86G 13dbm を出力。(セブロン製）

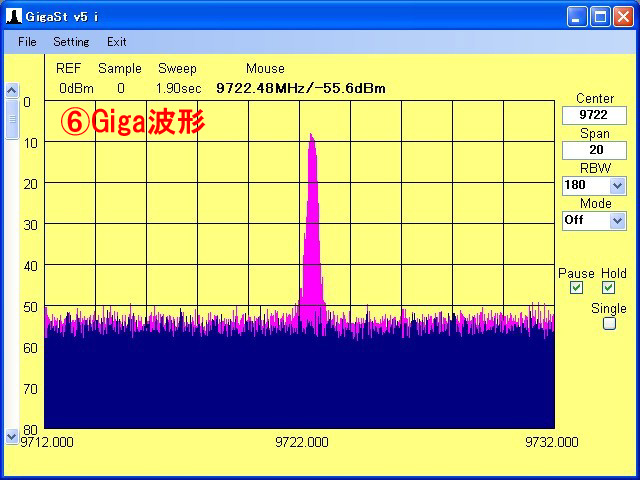

③逓倍ユニット；4.86G を 9.72G に逓倍 13dbm 出力。（セブロン製）

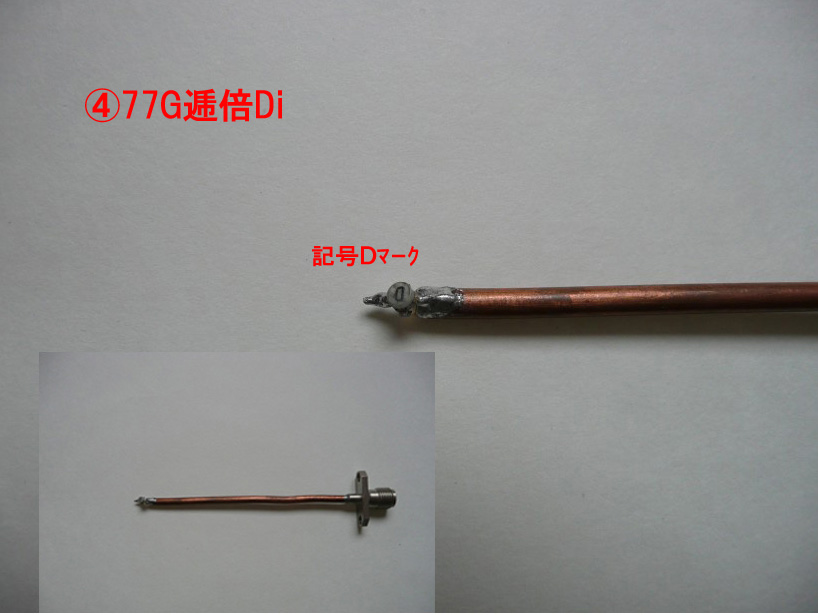

④逓倍；③の出力を GaAs FETの G-Dにて、８逓倍の 77.780G を出力。
３．組立てと調整

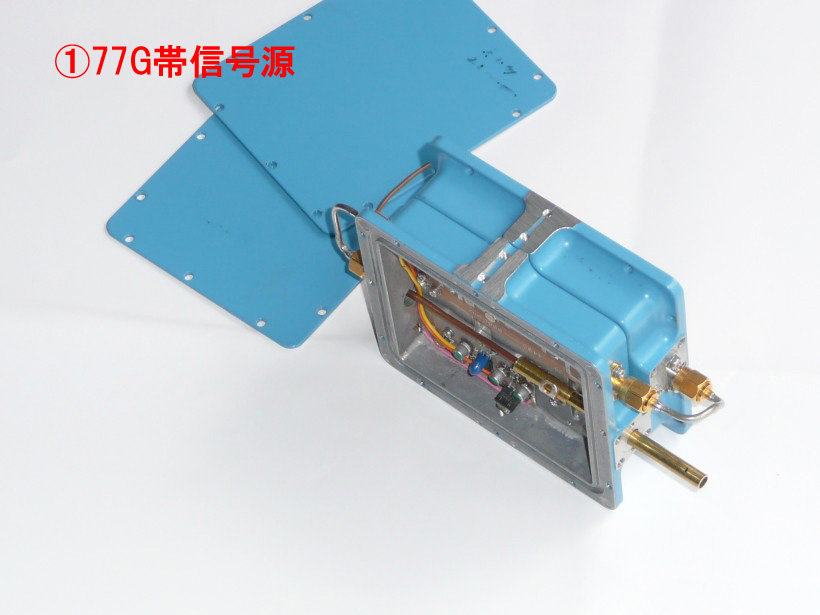

①組立は：ドレークケース２台を背中合わせにして内蔵した。
②測定器：GIGA-5と、HP432A、テスター（一般用）を使用。
４．結果
信号源のパイプと、７７ＧのＴＲＶパイプの状態で、２ｍ間では５９。
信号源にホーンをつけて、ＴＲＶにパラボラでの実験は良好でした。
