２〜２．５ＧＨｚ PLL+PIC OSC
de JA6BLS 瀧本 和美 May / 19 / 2009

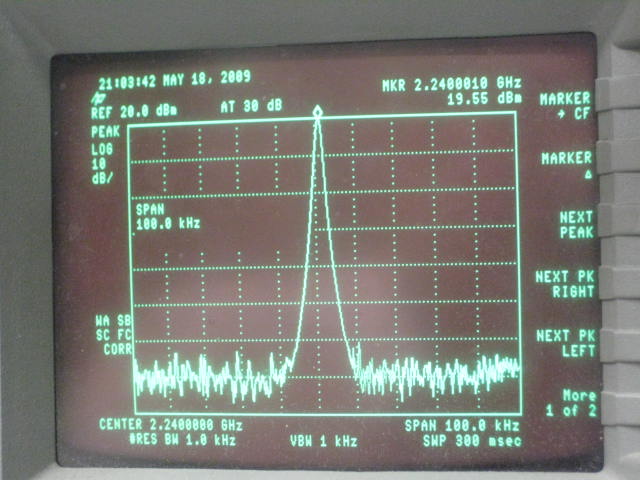

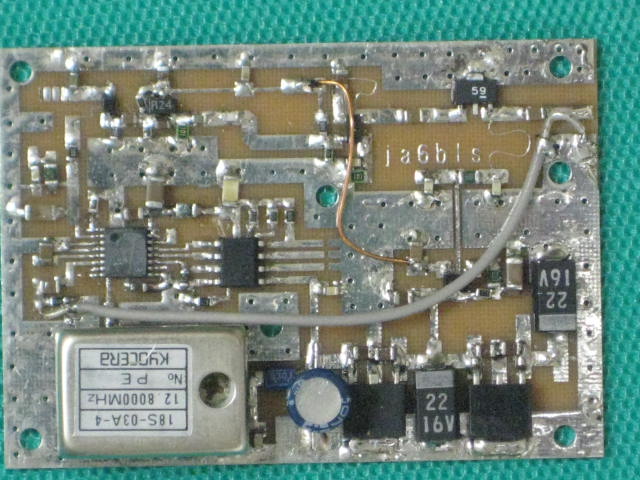

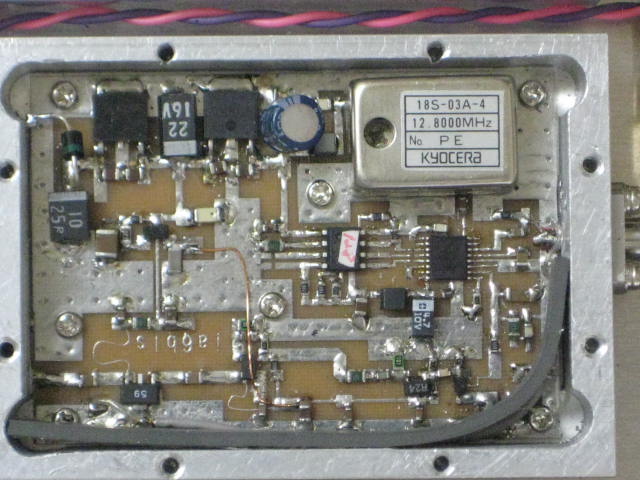

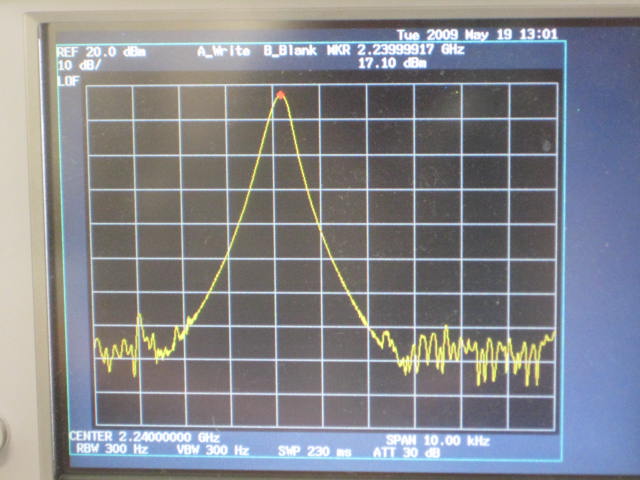

ＰＬＬ ＋ ＰＩＣ１６ｆ６２９ で ２２４０ＭＨｚ の発信機を試作しました
発信周波数は定数（Ｃ・Ｌ）変えれば１．５ＧＨｚ程度まで発信出来ると思います
上限は２．５ＧＨｚ以上は無理かと思います。

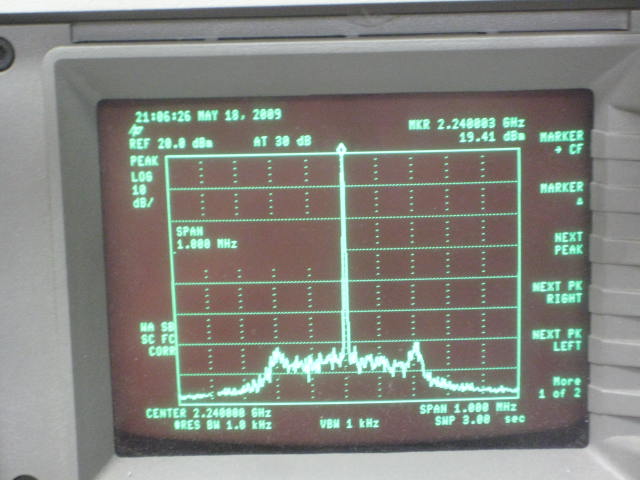

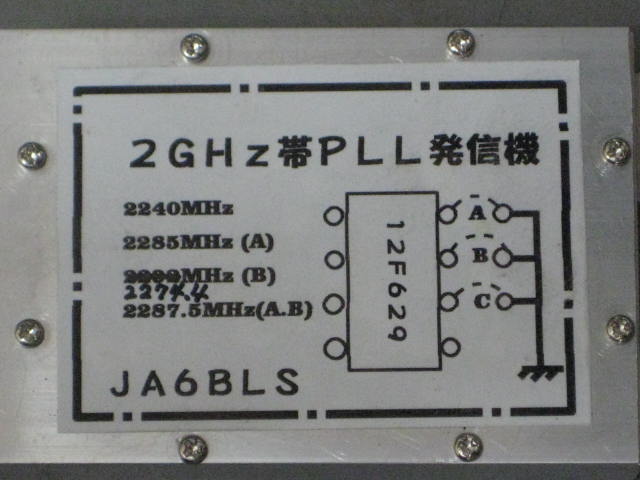

PIC１６ｆ６２９ はＳＯＰタイプの８ピンで電源の２ピン以外は入出力（Ｉ・Ｏ）に使用でき
ただ１ピンだけは、入力だけですが、３本のピンをＰＬＬの制御に使用し、残り３本を
周波数設定に使っています、３本のピンで８通りの周波数設定が出来
２本のピンで４通りの周波数を設定し、残り１本のピンで目的周波数の１／８
周波数でロックする様に周波数を設定しています。

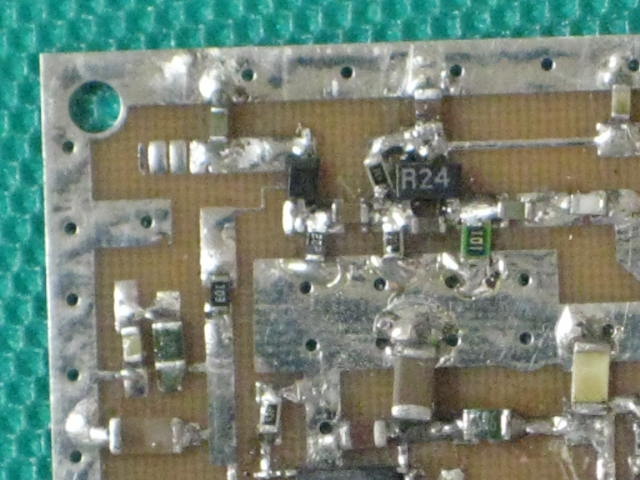

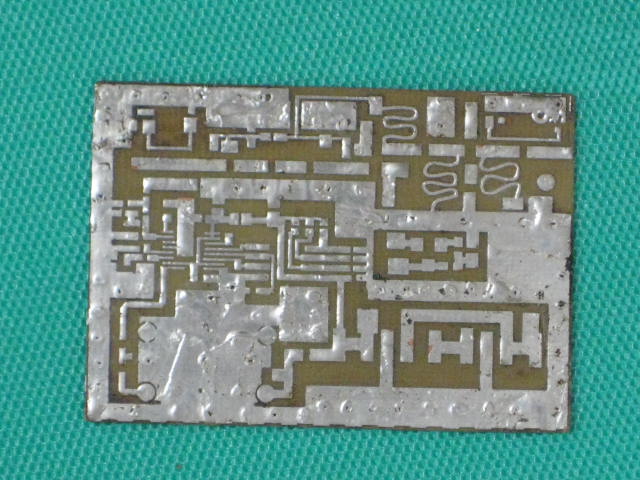

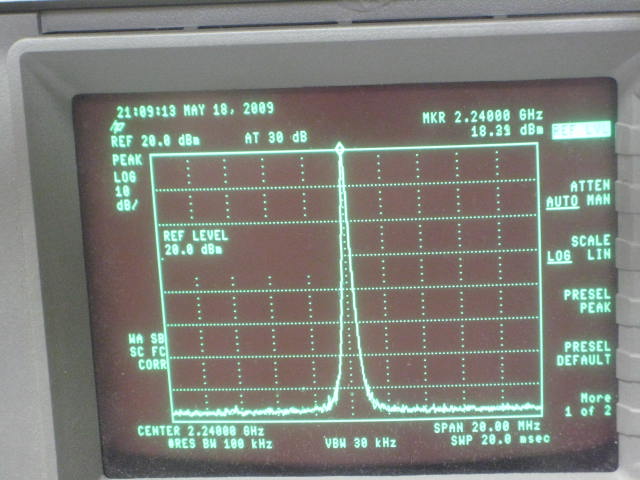

例えば、２２４０ＭＨｚを発信し４逓倍して８９６０ＭＨｚに成ります、この８９６０ＭＨｚ
をプリスケラーで１／８して、１１２０ＭＨｚを発信部の入力周波数にします、
この周波数でロックが掛かるように、プログラムします。
ＰＬＬの比較周波数は、なるべく高くするのが望ましいのですが、難しいところです
今回はＴＣＸＯを１０ＭＨｚの場合は、最高周波数の１０ＭＨｚでロックします
又、ＴＣＸＯが１２．８ＭＨｚの場合は１０ＭＨｚに分周出来ませんので、１／２分周
で６．４ＭＨｚを比較周波数にしています。 |
|
