24GHz 導波管切替器の試作  de JA6BLS Jul/31/2010

24GHz 導波管切替器の試作  2010/07/31  JA6BLS    瀧本 和美


24GHz用導波管切替器です、ジャンク寄せ集めの24GHzTRVが出来あがり
アンテナ切替を之もジャンク出身の同軸リレーを使用していましたが、パワー
ロスは多く、JA0DFR浅妻様よりQSYして頂いた1Wアンプも、パワーロスの
餌食に成っていました、それで小型導波管切替器を試作しました。

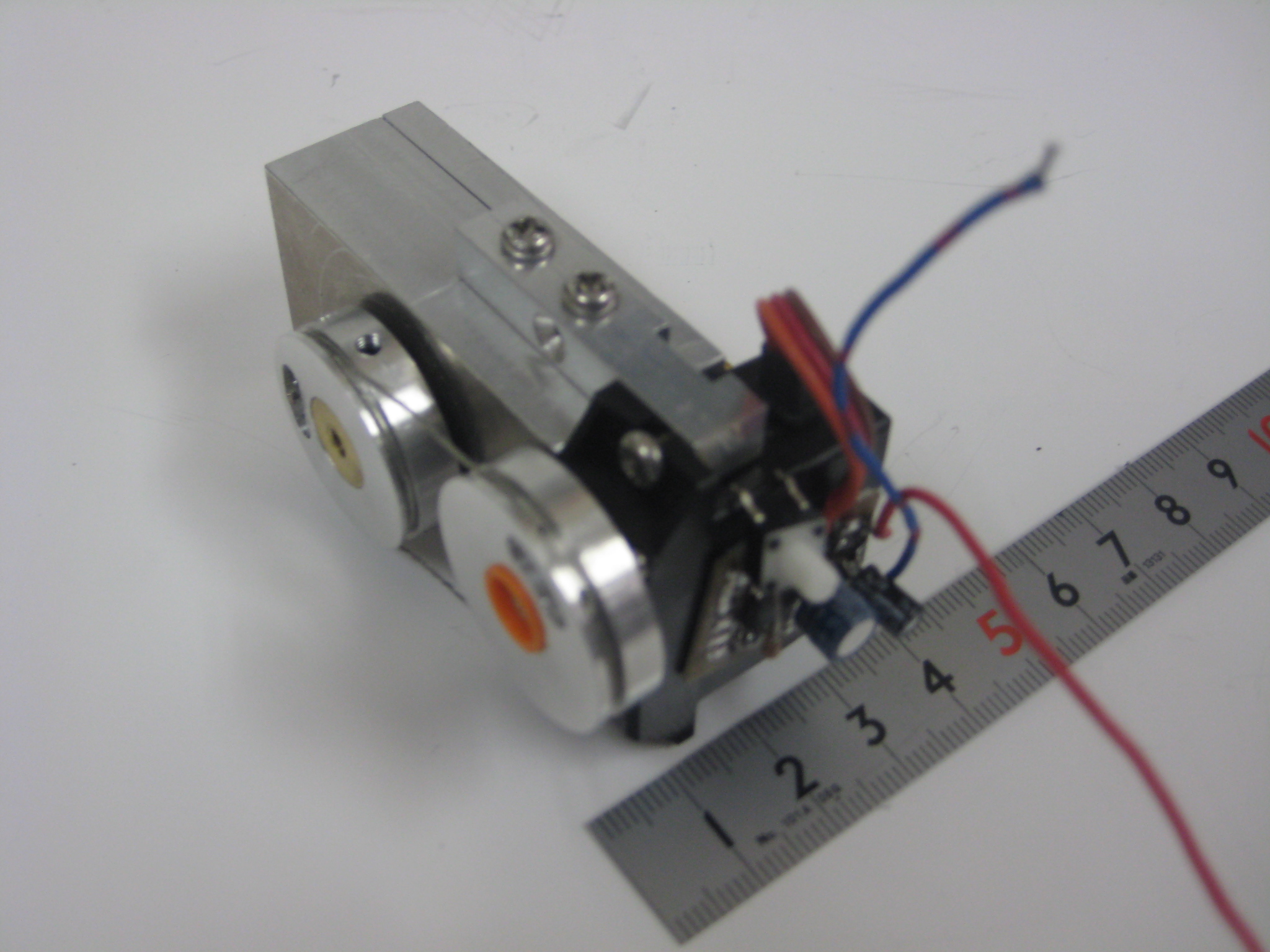

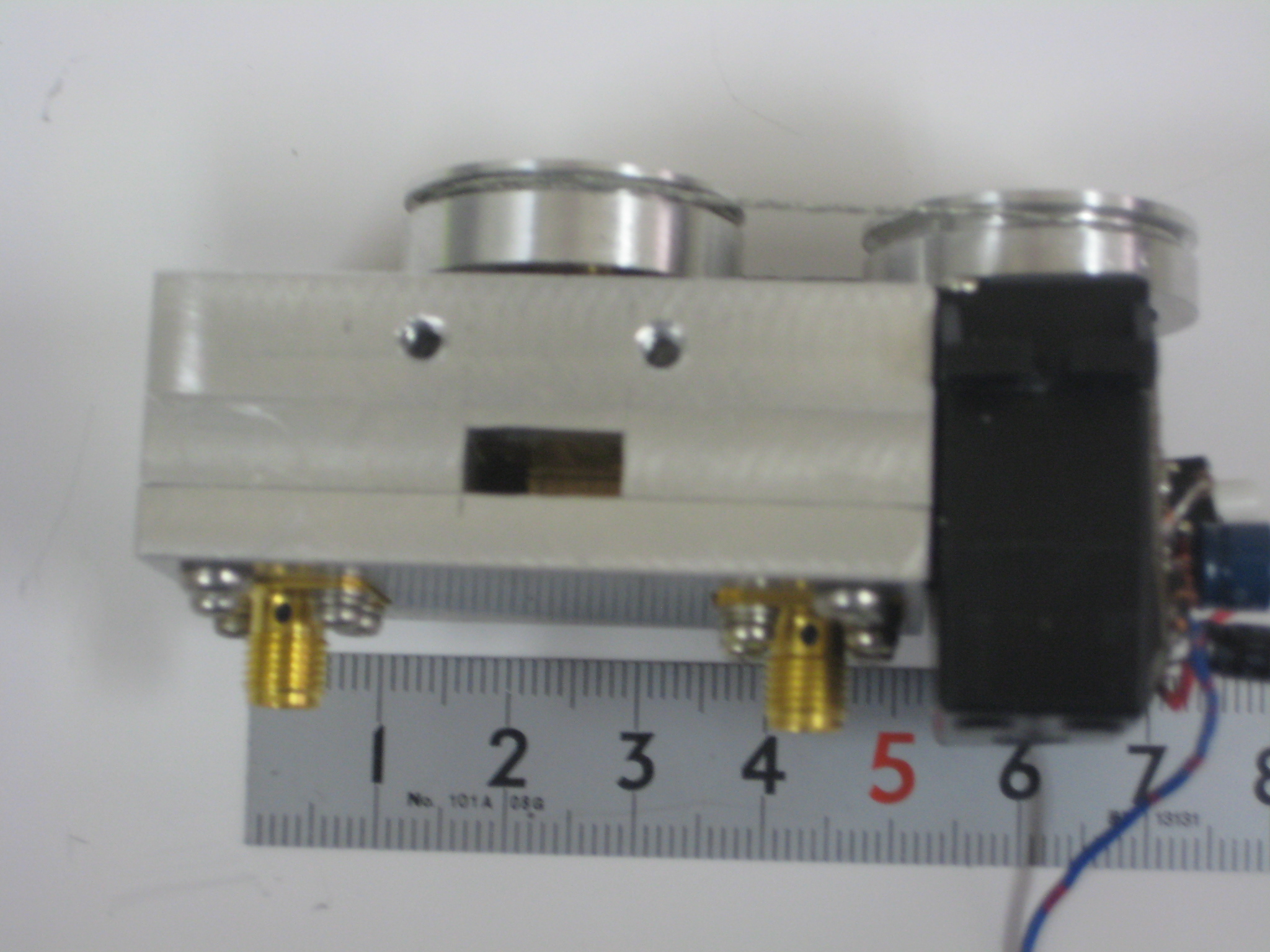

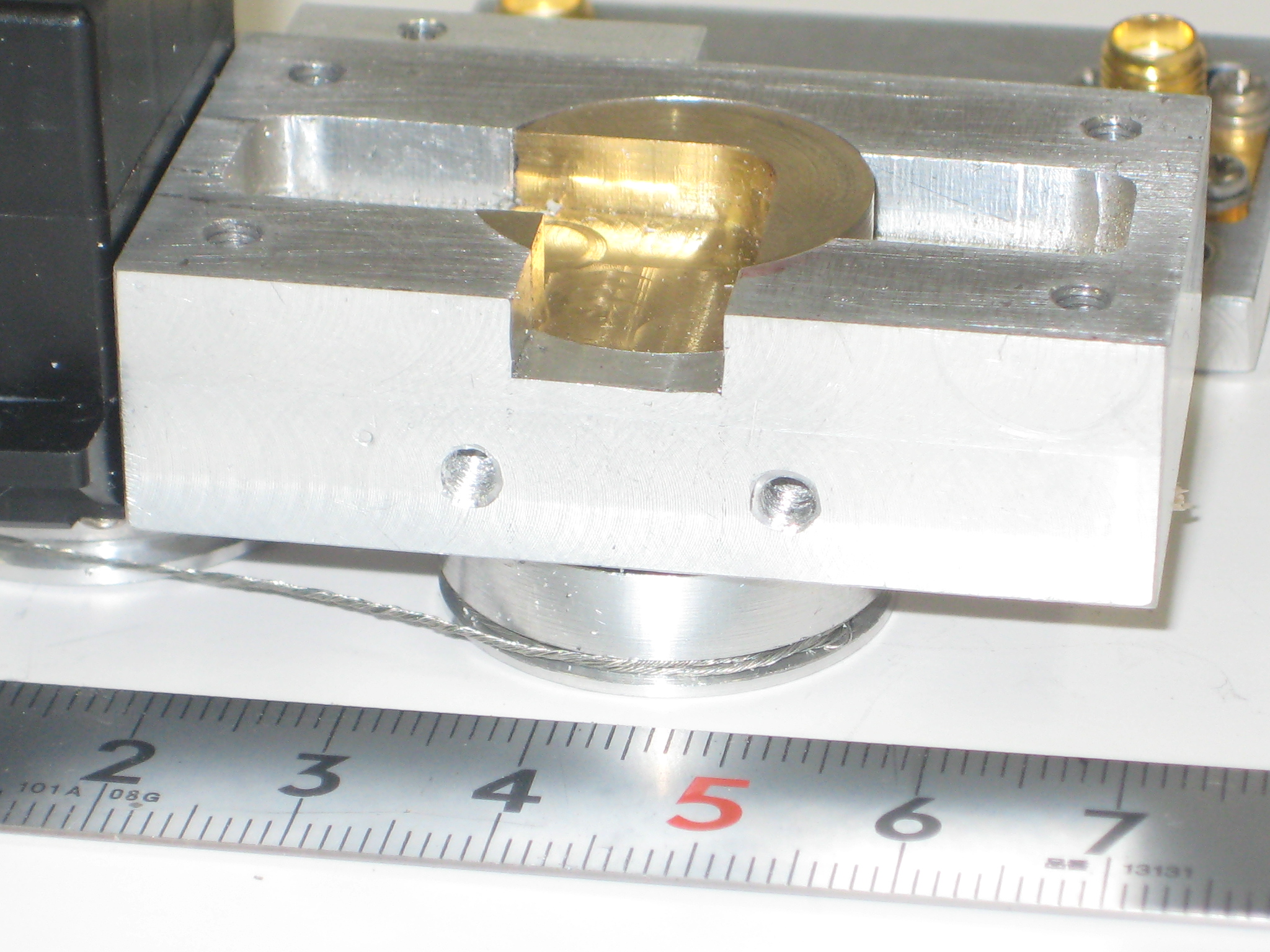

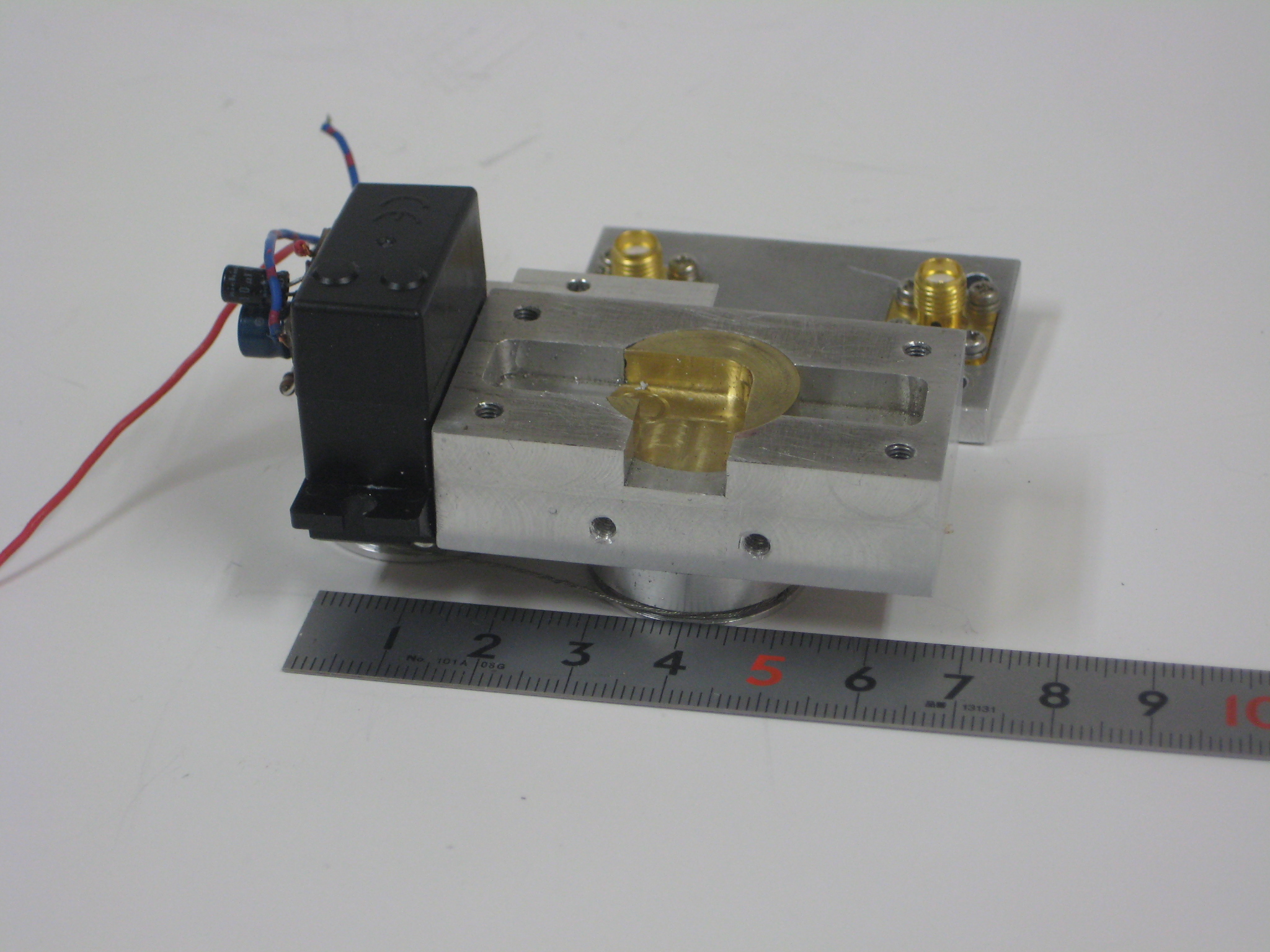

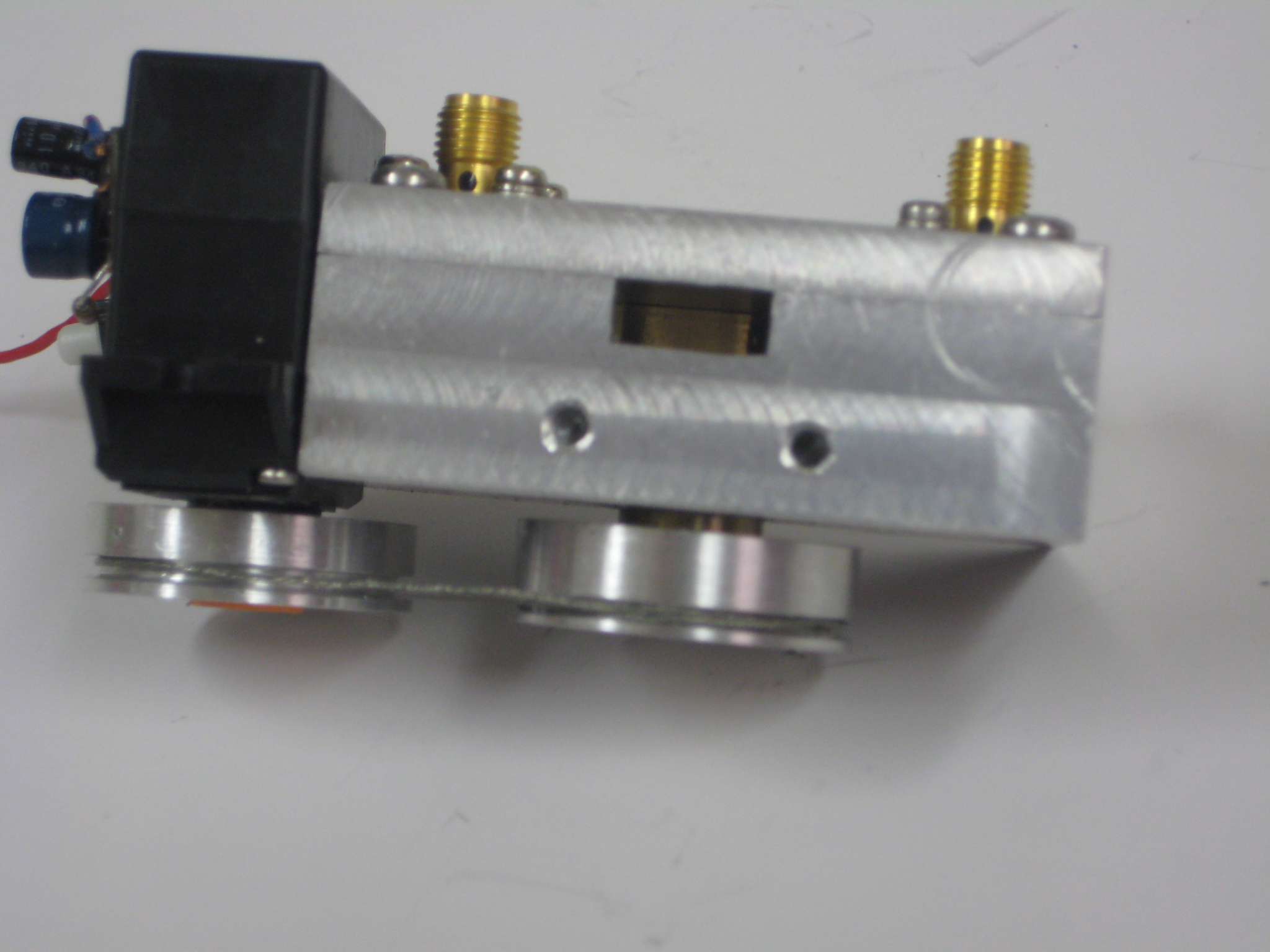

アンテナ入出力と送信・受信の切替は導波管で行い、送信・受信ユニットへの

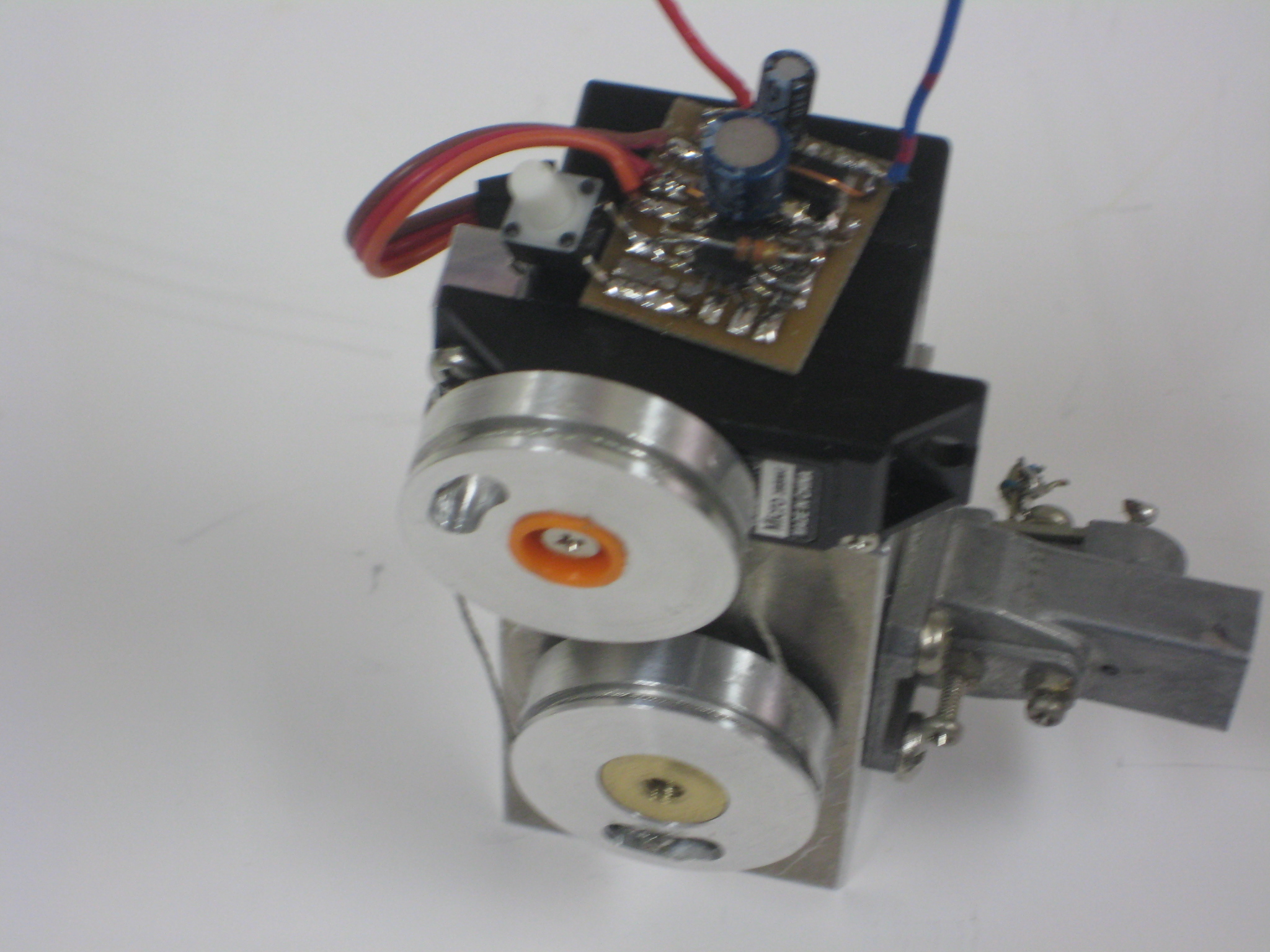

接続はSMAに成っています、切替の回転機構は、RCサーボモーターを

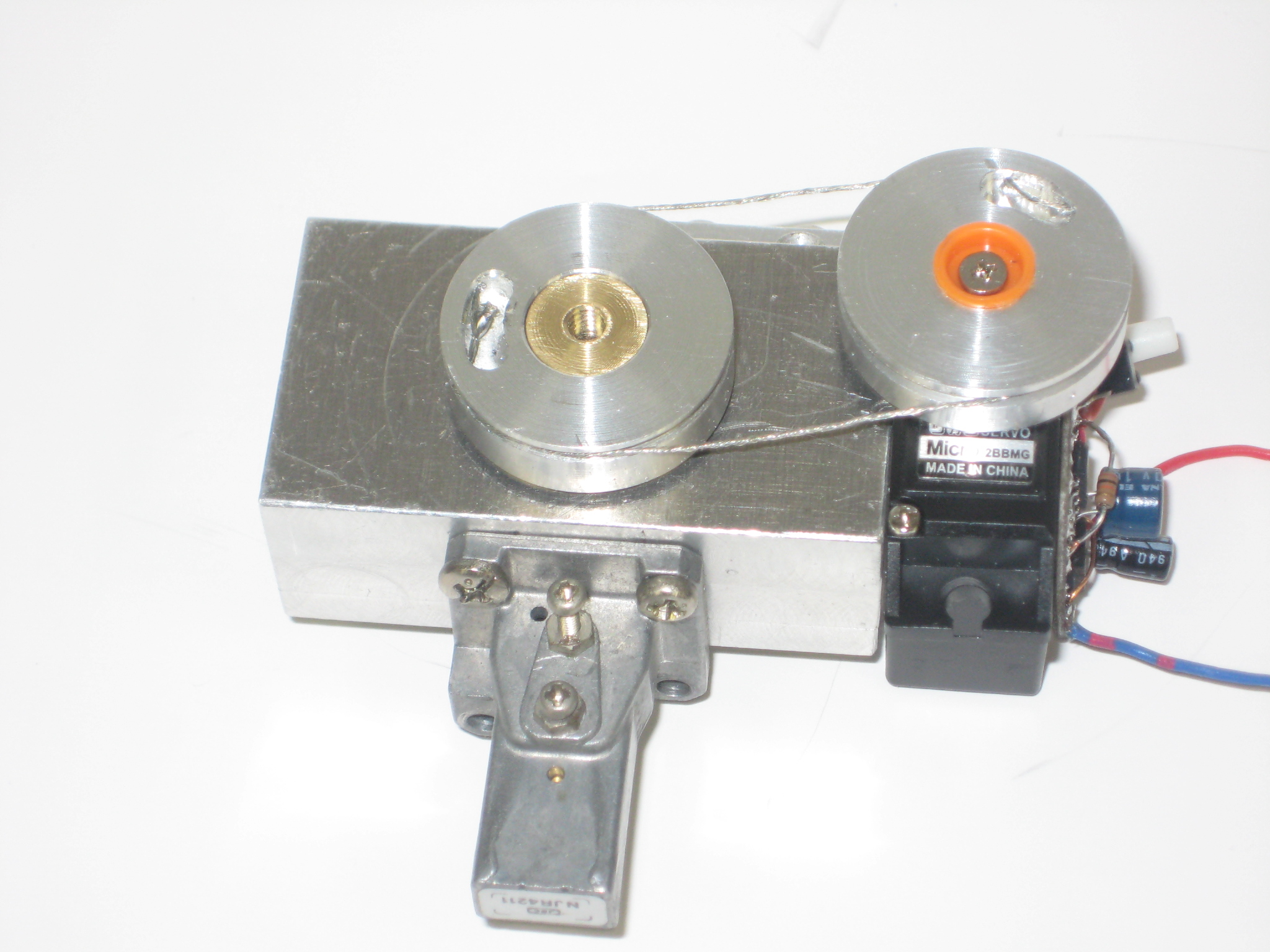

PIC12F629でコントロールしています、RCサーボモーターと回転切替との
連結はプーリー+細いステンレス撚り線です、又PIC12F629には、回転

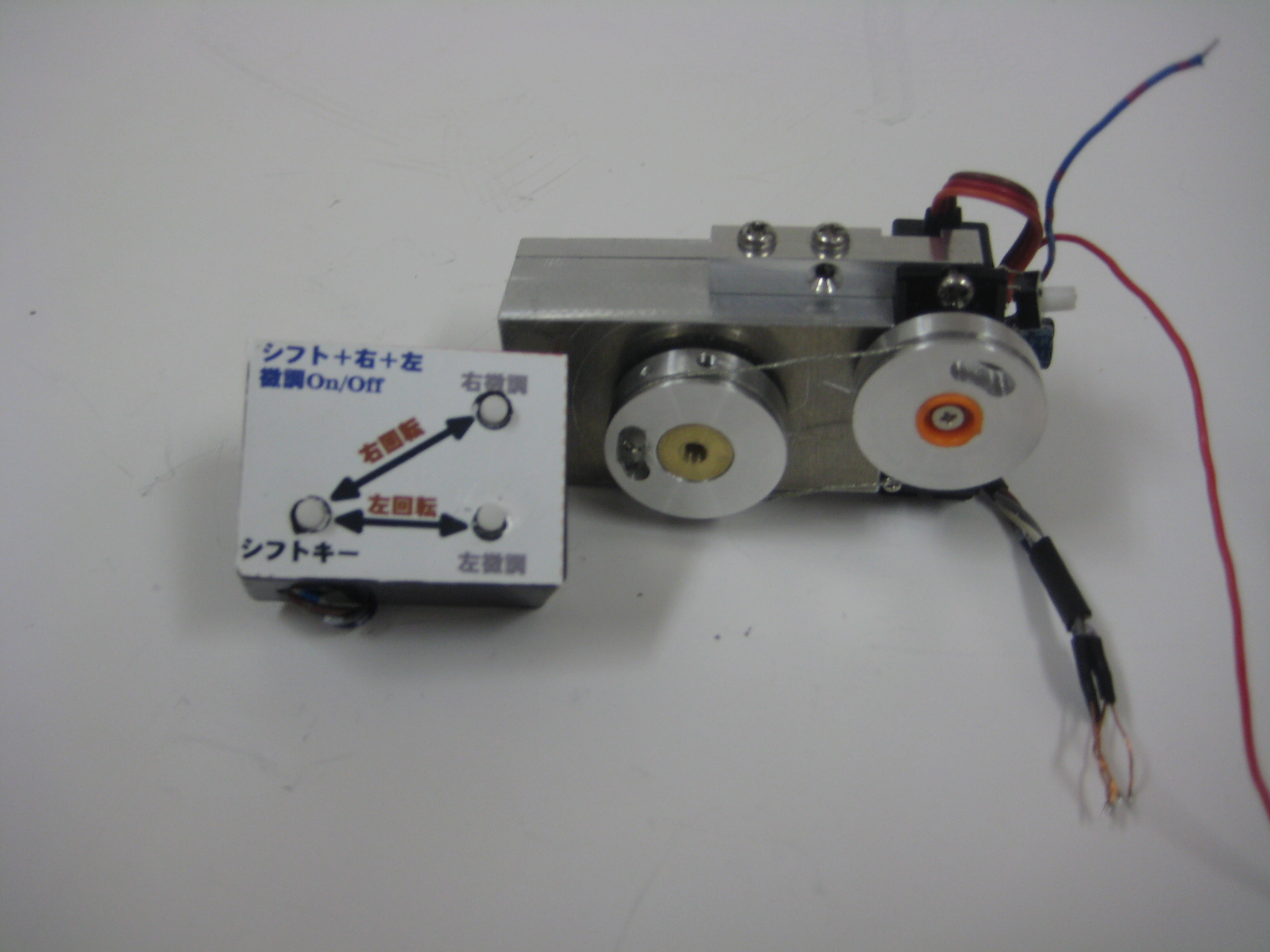

位置微動調整の機能をプログラムしています、最適位置にセット後は
PIC12F629の内臓メモリーに記憶し、次回からは此のデーターで位置決め
をしますので、微動調整ユニットは必要な時に半田で接続します。
