１０ＧＨｚ ＴＲＶ 制作 ｄｅ ＪＡ６ＢＬＳ 瀧本 和美 Ｍａｙ/19/2009
１１ＧＨｚ帯ジャンクの送信部を１０ＧＨｚのＴＲＶに改造・制作しました。

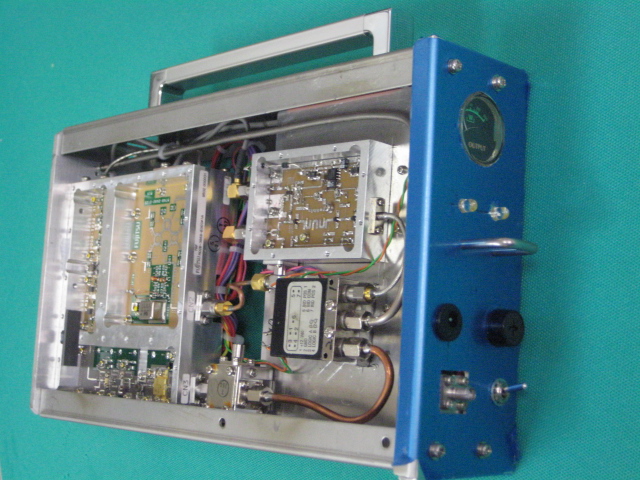

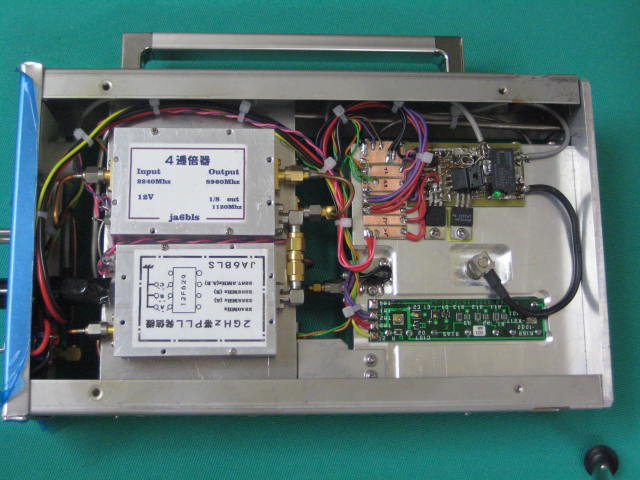

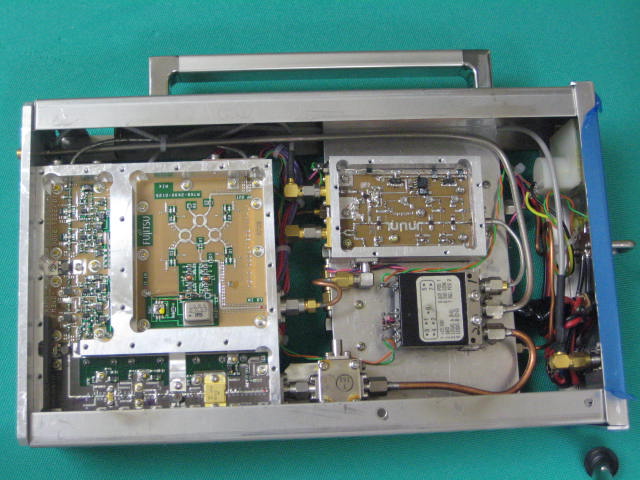

局発部を取払い、２２４０ＭｈｚＰＬＬ＋ＰＩＣ１６ｆ６２９＋４逓倍器＋１／８プリスケラー
８９６０ＭＨｚを１／８ して 1120MHzを発信部に注入しＰＬＬをロックしています。

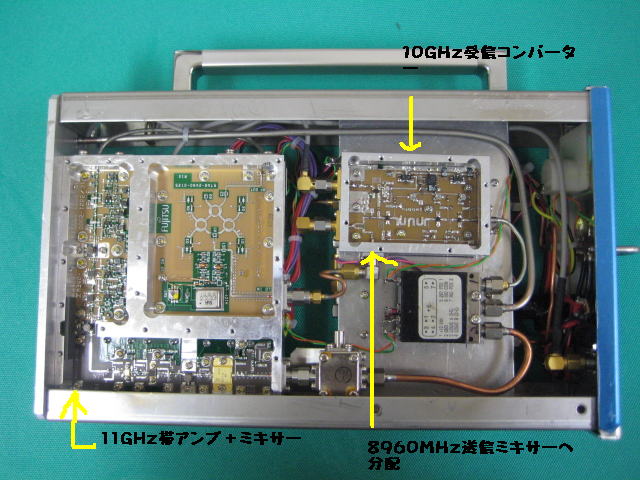

受信機はＲＦ２段＋フィルター＋アクティブミクサー＋ＩＦ ＡＭＰ（１０ｄＢ）

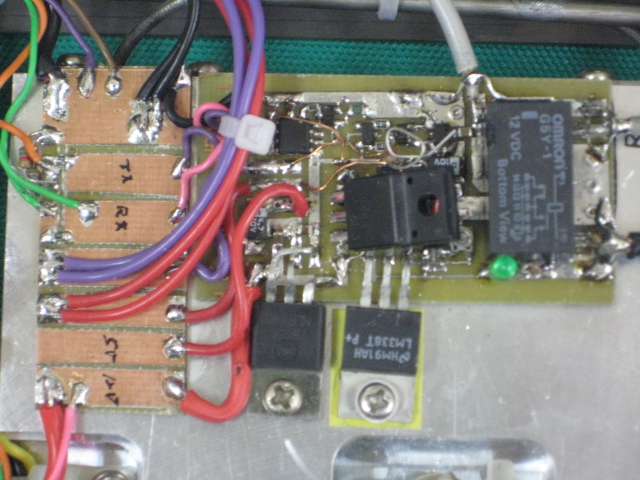

局発は受信部で分配し送信機のミキサーへ注入しています。

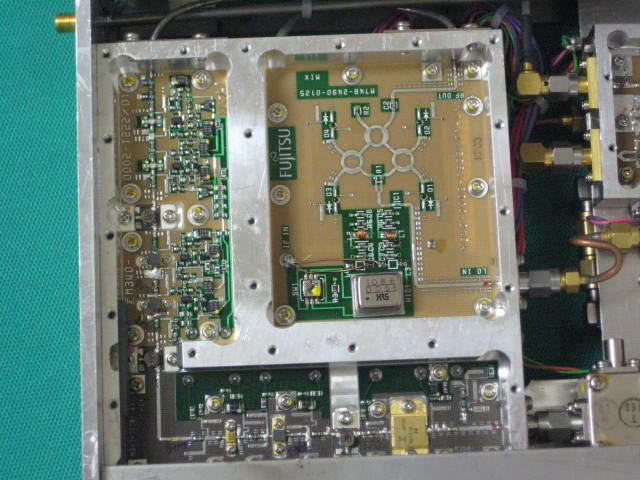

送信部は元々７０ＭＨｚのＩＦ入力部を１２００ＭＨｚ入力にミクサーを改造
ＩＦ入力１０〜１５ｄＢｍで出力約１．５ＷですファイナルＦＥＴは１０１１−２
が付いています、ＩＦ入力１５ｄＢｍ以上では飽和状態です。
|
|
