ADF4351中華PLLのUSBコントロール 　de JO3DTY 　Apr/19/2018

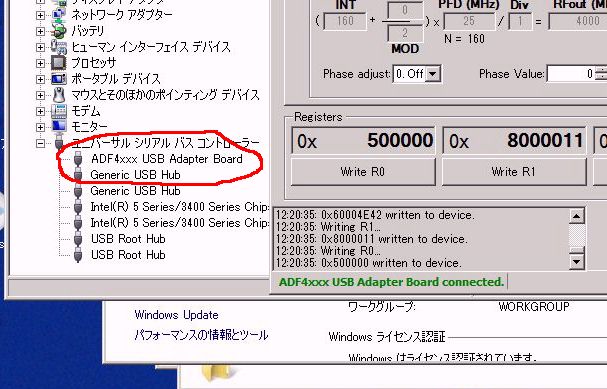

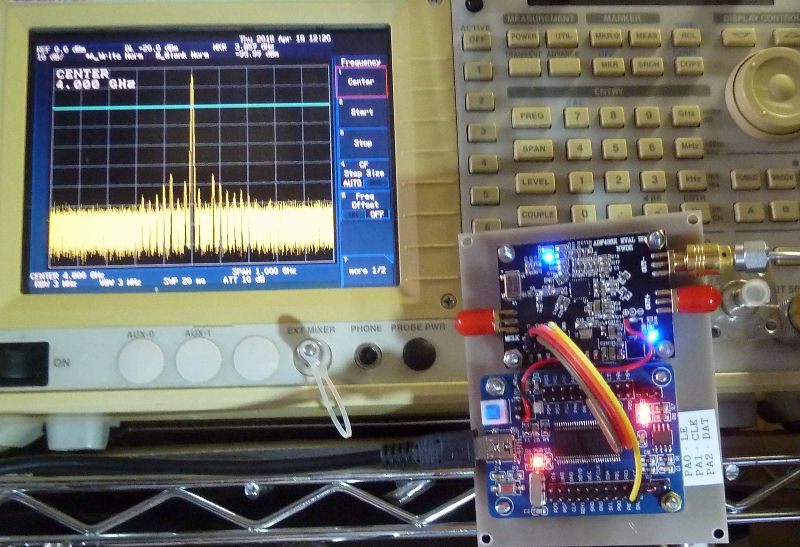

先日からADF4351を使った中華PLL基板を少しいじっていますが ebayで購入したCY7C68013基板 ebayで約\450(送料込み)で入手 https://www.ebay.com/itm/CY7C68013A-56-EZ-USB-FX2LP-USB2-0-Develope -Board-Module-Logic-Analyzer-EEPROM-GM/262136734114?ssPageName=STRK% 3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649 がADF4XXXX用として認識せず　いろいろやってみたところ昨日やっと認識しました 方法は https://gm8bjf.joomla.com/2-uncategorised/9-pc-control-of-analog- devices-adf4xxx-synthesiser-chips に書かれている方法を試してみただけなのですが 内容はCY7C68013基板上にあるEEPROM(24C128A)のデータを書き換えて CY7C68013のベンダーIDとデバイスIDを書き換えるだけなのですが 最初上の記述のとおりやってもうまくいきませんでした うまくいかなかった理由はCY7C68013基板上のジャンパーピンで これがささっていると基板上のEEPROMが無効になるということでした ジャンパーピンを抜いて無事認識されました EEPROM書き換えだけなのでこんな面倒なことをしなくても基板からEEPROMチップを 取り外してライターで書き換えてもいいかもしれませんがこの方法はまだ未確認です。 同じ基板を購入して使えなくて困っている方は試して見られてはいかがですか ソフトをインストールしたり結構手間がかかるのと うまくいかないリスクがあるので これから買うのならADF43XX対応ROM付きというのをお勧めします。 -- JO3DTY 山本　 :大阪府豊中市 ADF4351-USB ADF4351-USB-1
