各局
お世話になっております。
やっと設計した基板が出来上がり、動作させて見ました。
基板は0.6mm厚さのFR4です。
極力ノイズを減らすために、ローノイズレギュレターを3個電圧別に使用しています。
周波数は2cHで
845MHz(IF435MHz RF1280MHz)
860MHz(IF435MHz RF1295MHz)
となります。

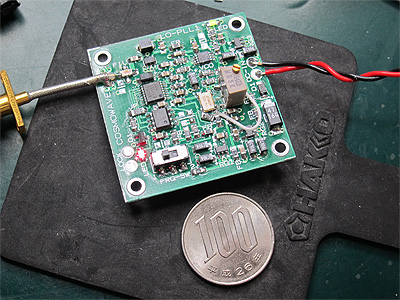

基板サイズは約40mm角です。(100円は比較用)

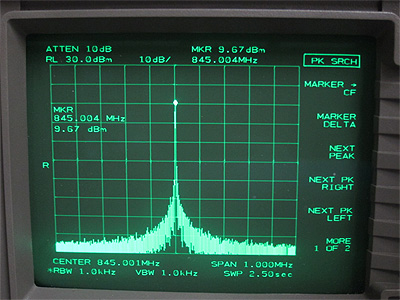

性能はマアマアですかな?
(ループフィルターが適当なので、まだ追い込んでいません)
基板のパターンに1箇所ミスが有り、ジャンパーしています。
赤LEDはロック表示 緑LEDは電源ON
スイッチはcH切替用

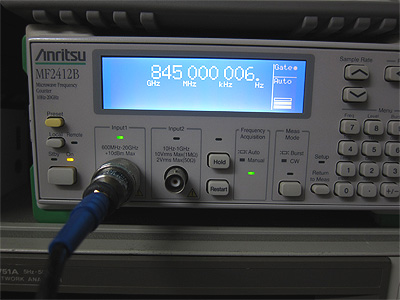

多回転トリマーは周波数微調整用でTCXOを10Hz以内まで追い込めます。
1ppm程度
出力は約10mW
電源は7Vで50mA程度です。(6VでもOK)
LPF装備で、スプリアスは-60dBcでした。
この基板で、2300MHz程度まで発信が可能です。
この次はトランスバーター本体の設計です。
7L1WQG 荒井義浩
