TRV用ローカル発信器の実験 de 7L1WQG May/27/2014

各局 いつもお世話になっております。

先日のミーティングで少しお話しましたが、市販のユニットを
使用したローカル発信器の実験をしてみました。
(とある国産?LNBの基板です)

TCXOを特注していたのが来たので、早速組み込んでみました。
基板はバラックなので、仕上がったら紹介させていただきます。

この基板は、殆ど無改造で2240MHzと4480MHzを得られます。

11370MHz(24GHz用)も−10dBm以上得られることが解ってい
ます。

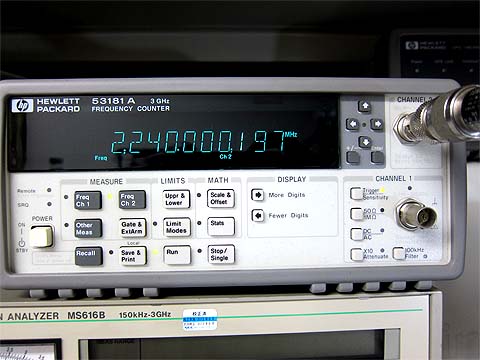

まず、2240MHzですが、周波数安定度はTCXOなので200Hz程度
が限度でした。(追い込むのが難しい)
但し、周波数の揺らぎは10Hz以下です。

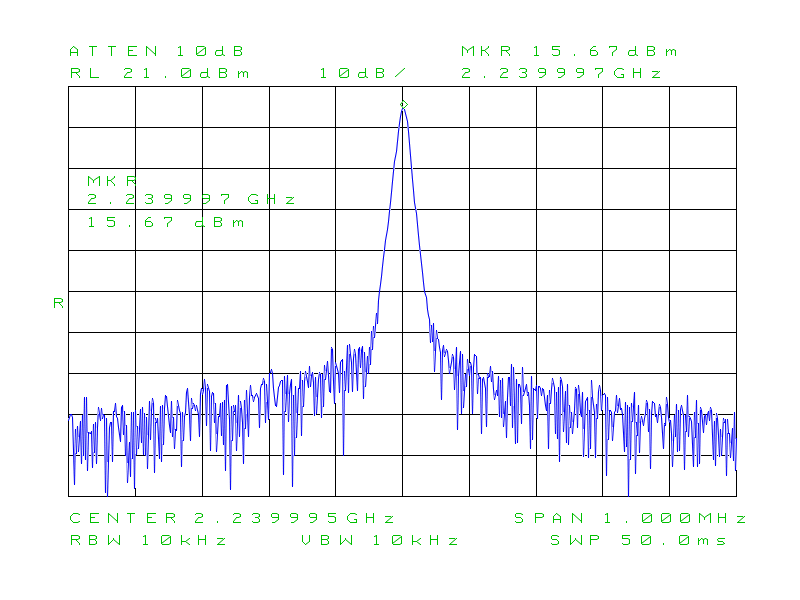

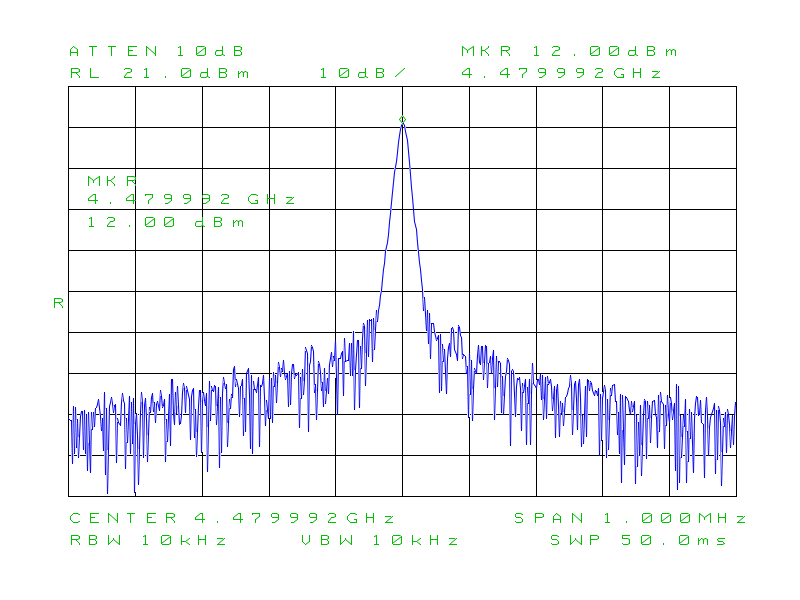

レベルは2240MHzで16dBm程度、4480MHzで12dBm程度
です。

波形については添付の写真を参考にしてください。
これも追い込めばもっと良くなると思います。(ケースに入れていないので)

5GHz帯、10GHz帯の殆どがFMかDATVなので、この程度でも問題
ないと思います。

トランスバーターの完成までは、まだ道半ばですが、少しずつ仕上げて行きた
いと思っています。

7L1WQG 荒井義浩
