5.7GHz帯プリアンプの実験　de 7L1WQG May/14/2014

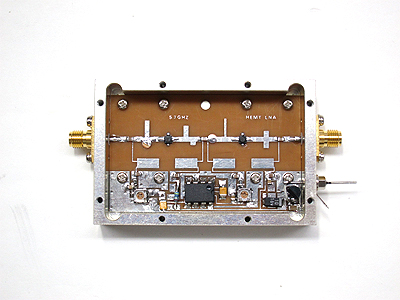

先日、新しいデバイスを入手したので、プリアンプ（ＬＮＡ）を製作してみました。 デバイスは旧ＮＥＣのNE3515S02というGaAs-FETです。 セブロン電子さんのＬＮＡ基板に実装して、スタブで簡単に調整して見たところ ＧＡＩＮが３７ｄＢもとれました。（ＦＥＴ２段構成です） １段あたり１８ｄＢ以上のゲインです。 ＮＦは追い込まなかったので、１．３ｄＢ程度でしたが、中々良さそうなデバイスです。 飽和出力は−２０ｄＢｍ入力時に１５ｄＢｍ出力でした。（５７６０ＭＨｚ） 試しに２２４５ＭＨｚで−１０ｄＢｍ入力すると、４４９０ＭＨｚで １〜３ｄＢｍが得られました。（無調整です） これからはこのデバイスで色々と実験してみたいと思います。 （１リール注文してしまいました・・・） ７Ｌ１ＷＱＧ　荒井義浩 ７Ｌ１ＷＱＧのブログ：http://7l1wqg.jp/ ７Ｌ１ＷＱＧのＨＰ：http://www.7l1wqg.com/
