広帯域LNAと高ゲインパワーアンプの実験　de 7L1WQG Apr/09/2014

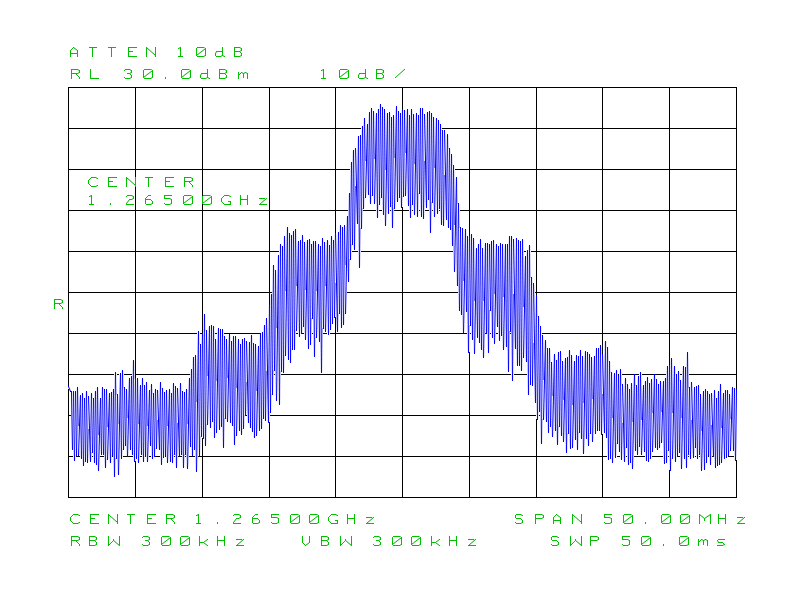

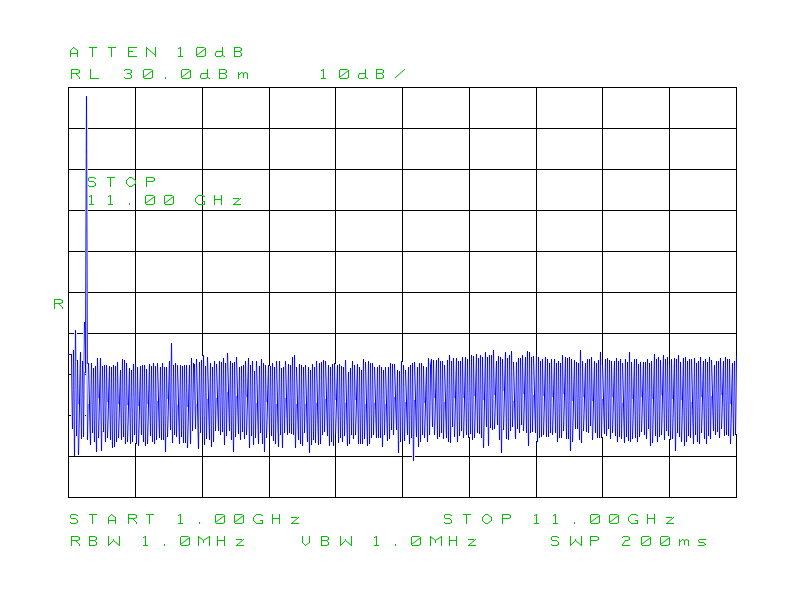

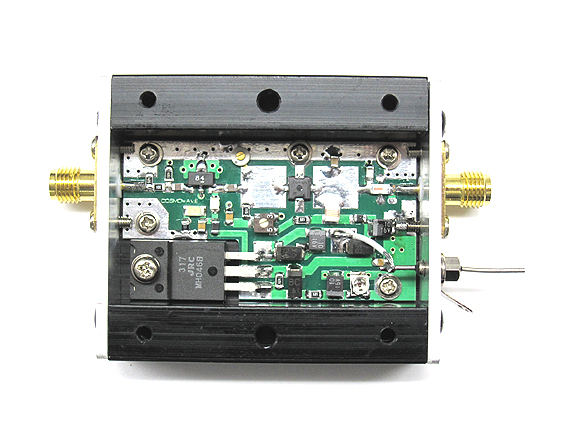

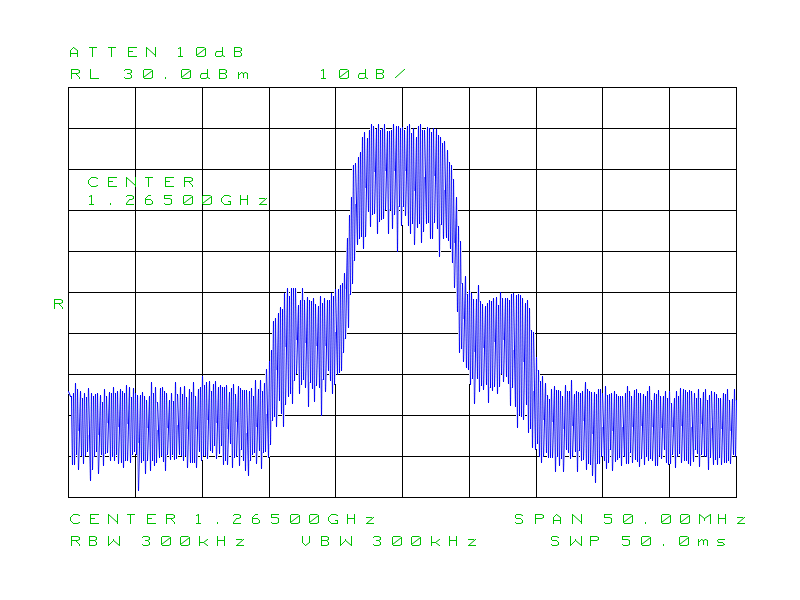

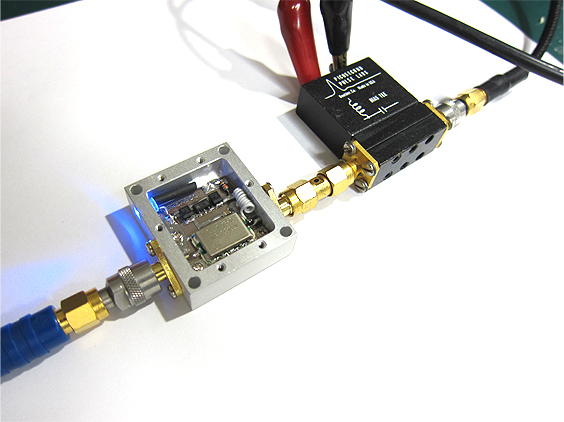

その1:電源重畳式の広帯域LNA DVB-Sの受信機の重畳電源を利用したLNAです。 MMICモジュールを使用して製作しています。 消費電流は50mA程度なのでかなり同軸を長くしても問題なさそうです。 周波数は1~3GHzで1.2GHz帯で利得34dB程度、NFは0.8程度 2.4GHz帯で利得24dB、NFは1程度です。 TT S2-3200でTUTIOUNE3200で動作させたところ、中々好調に動作しました。 電源電圧は7V~16Vです。 その2:高ゲインパワーアンプ いままでPW-M12DXでアンプしていましたが、もうひとつゲインが少ないので、 高ゲインアンプを製作しました。 1mW入力で1.5W以上の出力があります。(CWモード) DATVではGAIN-10の設定で、私の送信基板では1Wの出力が得られました。 S/N(トップから2段目の肩まで)は30dB以上は有ると思います。 0.5W出力ではS/N:40dBは取れます。 スプリアスですが、高調波は2倍が有るのですが、1W出力時にその値は約1uWでしたので、 新電波法でも十分に余裕がある値でした。 (確か出力1W以下の場合はスプリアス強度は50uW以下と思いました) DC8V以上で0.9A程度必要です。 どちらも材料の関係で1台しか製作できませんでしたので、試作としてお持ちします。 もし当日宜しければ、PC受信機の「TUTIOUNE3200」で受信実験をしたいと思いますので、 何方かDATV送信機(1.2GHz帯)1式を持ってきて頂ければと思います。 「TUTIOUNE3200」はジャンクのPCにTT S2-3200を組み込んでいます。 うまく行けば、今回のLNAの実験も出来ると思います。 (TT S2-3200もジャンク品です) 宜しくお願いします。 ミーティングまでには少し測定データを用意しておきます。 7L1WQG 荒井義浩 7L1WQGのブログ:http://7l1wqg.jp/ その2　高ゲインパワーアンプ   その1 電源重畳式の広帯域LNA 実際にパワーアンプの測定画面をとって見ました。 スペアナの画面をコピーしています。 出力は1W、0.5Wです。(パワー計で測定)周波数は1265MHz、スパンは50MHzです。 スプリアスは1~11GHzの範囲で見ています。 7L1WQG 荒井義浩     datv-amp0.5W datv-amp1W-スプリアス datv-amp1W
