5.7G MMIC AMP ・24GHz局発製作 de JA3FNU  Oct/29/2008

5.7G MMIC AMP ・24GHz局発製作


  ご無沙汰しております堺市の小猿です。

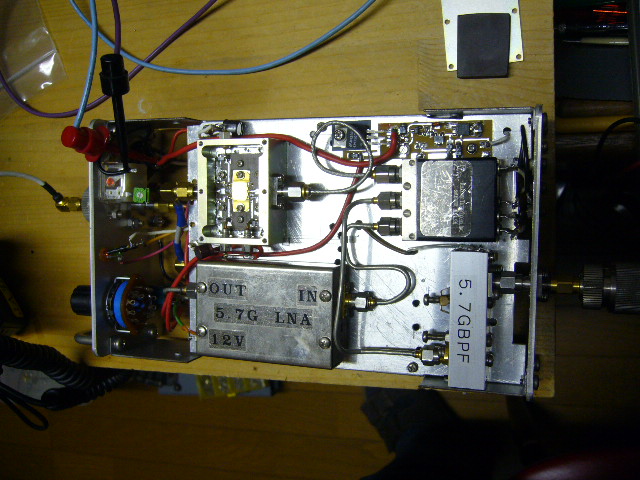

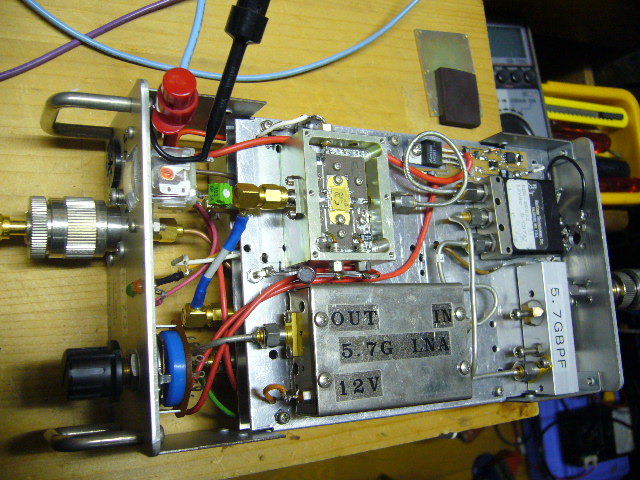

以前お世話頂いた5056をやっとTRVに組み込みま

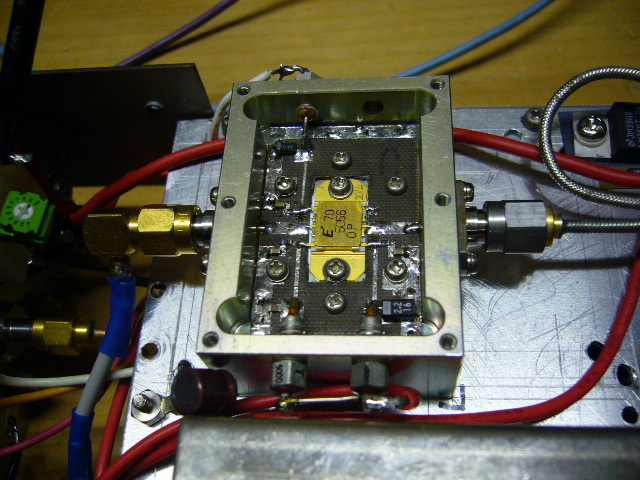

した。BPFに2.5dBm位ロスが有るので出力は31〜32dBm位です。
BPFのロスをもう少し減らさないと成りませんが一応完成です。

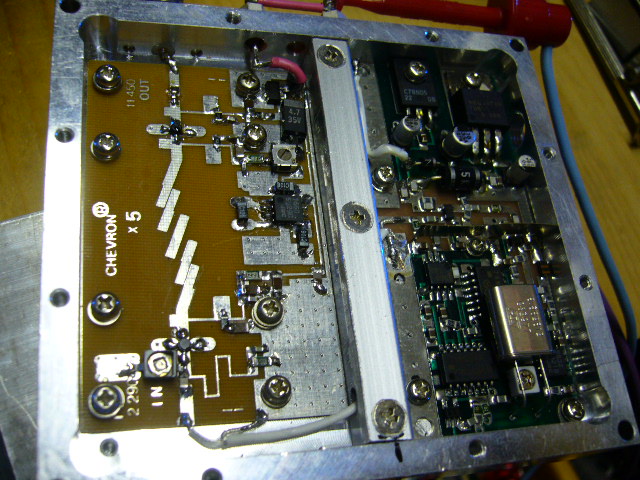

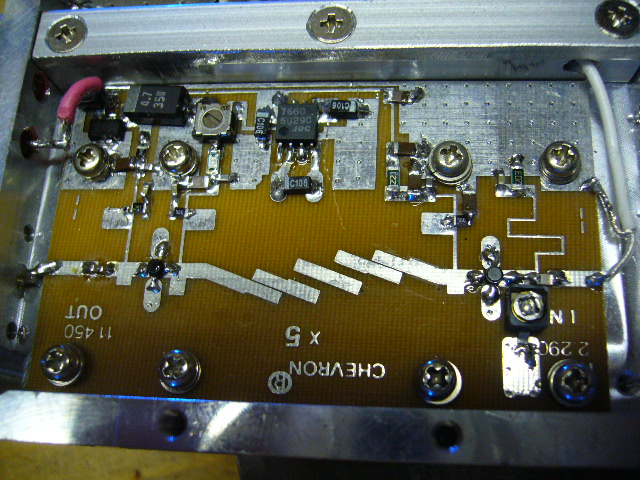

 24G用の2逓倍基板の方は11.37GHzのLOは出来ている
のですがTRV本体と24GHzのBPFの製作の困難さに手こずりまくっています。
24Gはぼちぼち作ります。(PLLドレーク改+5逓倍基板)

 5.7Gは早速勤め先の屋上でQRVしてみます。有難う御座いました。
汚い写真ですが添付します。

 堺市 小猿 JA3FNU
