IN 1W 　　OUT 10W
　ファイナル　FLL190  Vd 13.5V

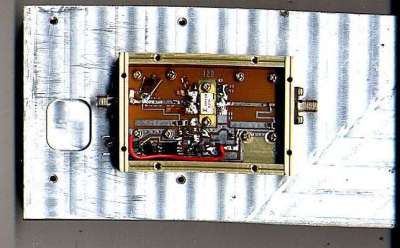

　FLL120 1段用基板・ケ−ス(セブロン電子)　
　
　　* -Vgは-0.5〜-1.7Vでそれぞれ調整
    * ゲート用のマイナス電源は7660を内臓　C, R, SMAコネクター,貫通端子類はマキ電機他
　　* ゲート用のマイナス電源を内臓させないで外部供給するには
　　　DC-DC(out 5V)コンバーターに半固定抵抗を使用。
　　　または、マイナス電源基板キットはセブロン電子へ問い合わせてください。

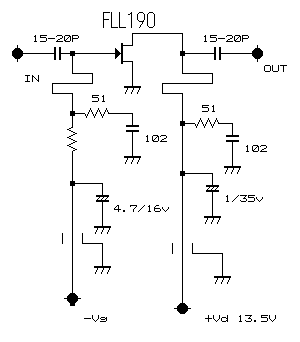

     回路図

ここで使用したアンプについての問い合わせは西新潟クラブ事務局まで
