24GHz MMICパワーアンプ製作 Feb/26/2004

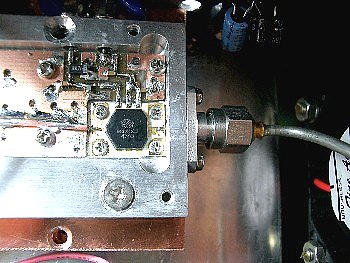

24GHz帯 MMICパワーアンプ製作
(TriQuint Semiconductor, Inc.)
 型番:TGA4905-EPU-CP
(25GHz〜31GHz 4W Ka Band)

in:17.93dBm
out:35.10dBm(同軸リレー後:34.21dBm)
Vd:+6v、2.5A(2.1A)
-Vg:-0.4v(-0.8v)

銅版(5×5cm×10mm厚)の上に取り付け
強制ファンを使用。
(77GHz帯以上のLoに使えそうです?)

浅妻 久和
JA0DFR-JR0YGW
24GHz帯のHPA 電源内蔵タイプの製作。(PDF)
Apr/06/2004
