2.6GHz 受信コンバーター(セブロン電子)

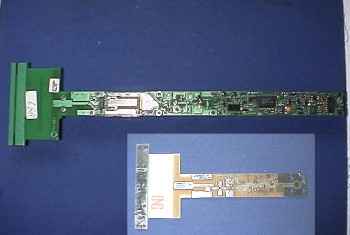

パラボラANTの副射器を兼ねた2.6GHz帯受信コンバーターを
 改造し基準水晶9.367MHz-->8.8125MHz(*256倍)に取り替え
 IF:144MHzで2400MHz帯のコンバーターが出来ます。
 (約利得10〜15dB)

ドレーク2.4GHz帯コンバーターの外付けプリAMP用として
パラボラANTの副射器を兼ねたLNA1段基板(未完成品)が出ました。

局発
2.6GHz受信コンバーターに付いていた局発を取りだしアルミ
ケースに入れました。ドレークPLL局発よりC/Nが10dB綺麗です。
只、出力が-10dBmと少ない。出力に+6v?と電圧が出てくるので
OUTに1000pFを付けました。(+8v:消費電流:50mA)
(サイズ:2*5.5*1cm)

浅妻 久和(Hi.Asatsuma)
JA0DFR-JR0YGW
