2400MHz帯 ATV ビーコンの実験　de JA0DFR

• 2400MHｚ帯の画像を試験的にだします。 2001/06/17

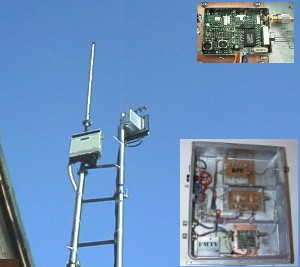

  アンテナ直下タイプの2400ＭＨｚ帯ＡＴＶ専用機
  周波数　2413ＭＨｚの1チャンネル。
• （仕様）
  • *小型の台湾製 2.4ＧＨｚ　Ｍｏｄｕｌｅ　Ｔｒａｎｓｍｉｔｔｅｒ（セブロン電子入手）
    　　　サイズ（44*38*12ｔ-重さ30ｇ）
    　　Ｖｉｄｅｏ　ｉｎ　室内CCDカメラ設置済み・室外予定の2系統
    　　Ａｕｄｉｏ　ｉｎ　2系統
  • *Ｐｏｗｅｒ　Ａｍｐ（自作）
    　　デバイス：ＭＧＦ0904Ａ+ＦＬＬ351ＭＥ
    　　Ｏｕｔｐｕｔ　Ｐｏｗｅｒ：+37ｄＢｍ
    　　Ｖｄ：+10ｖ-1100ｍＡ
  • *４素子インターデジタル型(自作）
    　　5ＧＨｚ帯フランジ付き導波管を加工
  • *ケース(中継器のジャンク品）
    　　240*210*50 mm
  • *アンテナ-6エレ八木(セブロン電子製）
    　　（西方向）
  • *設置場所：新潟県新潟市天明町５‐５
  • *運用時間：20：00より24：00まで



  浅妻　久和（Hi.Asatsuma）JA0DFR-JR0YGW
